软密封电动对夹蝶阀
产品简图及技术性能
D971X软密封电动对夹蝶阀的主要特点有：
1、结构简单、紧凑，90°回转开启迅速；
2、小型轻便，容易拆装和维修，并可在任意位置安装；
3、操作扭矩小，开关轻巧省力；
4、流量特性趋于直线，调节性能好；
5、启闭试验次数可达万次，使用寿命长；
6、密封性能好，气体试验泄漏量为零。
D971X软密封电动对夹蝶阀采用了多种零件材质配对，可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道，适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海赛泰阀门有限公司生产的D971X软密封电动对夹蝶阀的主要部件材质选用：阀体材质：铸铁、球铁、不锈钢、铜合金、铝合金；蝶板材质：球铁、不锈钢、耐蚀钢、钛钢、铜合金；阀座：丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

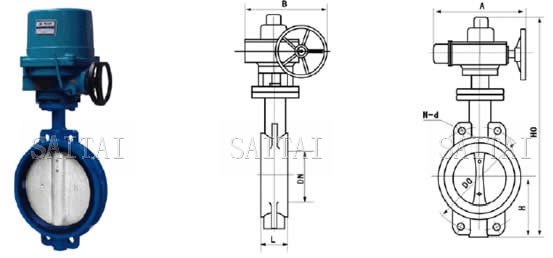

D971X软密封电动对夹蝶阀外形尺寸图
主要连接外型尺寸和连接尺寸
| DN | 主 要 外 形 尺 寸 | 主 要 连 接 尺 寸 | |||||||||
| 0.6MPa | 1.0MPa | 1.6MPa | |||||||||
| L | H | HO | A | B | DO | n-фd | DO | n-фd | DO | n-фd | |
| 50 | 43 | 63 | 438 | 125 | 125 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
| 65 | 46 | 70 | 453 | 125 | 125 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
| 80 | 46 | 83 | 478 | 125 | 125 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
| 100 | 52 | 105 | 519 | 125 | 125 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
| 125 | 56 | 115 | 713 | 325 | 245 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
| 150 | 56 | 137 | 749 | 325 | 245 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
| 200 | 60 | 164 | 843 | 325 | 245 | 280 | 8-18 | 295 | 8-22 | 295 | 12-22 |
| 250 | 68 | 206 | 947 | 363 | 313 | 335 | 12-18 | 350 | 12-22 | 355 | 12-26 |
| 300 | 78 | 230 | 1013 | 363 | 313 | 395 | 12-22 | 400 | 12-22 | 410 | 12-26 |
| 350 | 78 | 248 | 1046 | 363 | 313 | 445 | 12-22 | 460 | 16-22 | 470 | 16-22 |
| 400 | 102 | 289 | 1135 | 363 | 313 | 495 | 16-22 | 515 | 16-26 | 525 | 16-30 |
| 450 | 114 | 320 | 1328 | 465 | 439 | 550 | 16-22 | 565 | 20-26 | 585 | 20-30 |
| 500 | 127 | 343 | 1226 | 546 | 481 | 600 | 20-22 | 620 | 20-26 | 650 | 20-33 |
| 600 | 154 | 413 | 1394 | 546 | 556 | 705 | 20-26 | 725 | 20-30 | 770 | 20-36 |
| 700 | 165 | 478 | 1534 | 546 | 556 | 810 | 24-26 | 840 | 24-30 | 840 | 24-36 |
| 800 | 190 | 525 | 1159 | 546 | 556 | 920 | 24-30 | 950 | 24-33 | 950 | 24-39 |
| 900 | 203 | 585 | 1748 | 617 | 706 | 1020 | 24-30 | 1050 | 28-33 | 1050 | 28-39 |
| 1000 | 216 | 640 | 1805 | 632 | 706 | 1120 | 28-30 | 1160 | 28-36 | 1170 | 28-42 |
| 1200 | 254 | 755 | 2035 | 632 | 706 | 1340 | 32-33 | 1380 | 32-39 | 1390 | 32-48 |
注：
1.本网页的软密封电动对夹蝶阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
