软密封气动对夹蝶阀

产品简图及技术性能

D671X软密封气动对夹蝶阀的主要特点有:
1、结构简单、紧凑,90°回转开启迅速;
2、小型轻便,容易拆装和维修,并可在任意位置安装;
3、操作扭矩小,开关轻巧省力;
4、流量特性趋于直线,调节性能好;
5、启闭试验次数可达万次,使用寿命长;
6、密封性能好,气体试验泄漏量为零。
D671X软密封气动对夹蝶阀采用了多种零件材质配对,可适用于淡水、污水、海水、蒸汽、天然气、食品、医药、油品及各种酸碱介质的管道,适用温度-10°C +150°C,连接标准符合GB2555-81标准。上海赛泰阀门有限公司生产的D671X软密封气动对夹蝶阀的主要部件材质选用:阀体材质:铸铁、球铁、不锈钢、铜合金、铝合金;蝶板材质:球铁、不锈钢、耐蚀钢、钛钢、铜合金;阀座:丁晴、乙丙、氯丁、海泊伦、聚四氟乙烯、天然橡胶等。

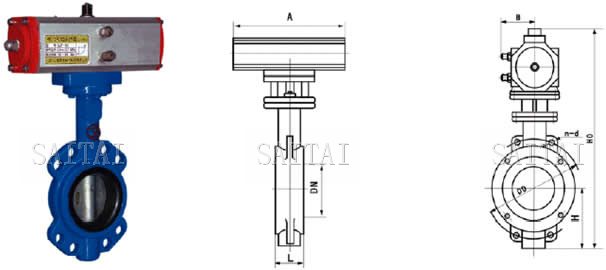

D671X软密封气动对夹蝶阀外形尺寸图
D671X软密封气动对夹蝶阀外形尺寸图

主要连接外型尺寸和连接尺寸

DN 主 要 外 形 尺 寸 主 要 连 接 尺 寸
0.6MPa 1.0MPa 1.6MPa
L H HO A B DO n-d DO n-d DO n-d
50 43 63 315 180 65 110 4-14 125 4-18 125 4-18
65 46 70 330 180 65 130 4-14 145 4-18 145 4-18
80 46 83 390 245 72 150 4-18 160 8-18 160 8-18
100 52 105 431 240 72 170 4-18 180 8-18 180 8-18
125 56 115 455 240 72 200 8-18 210 8-18 210 8-18
150 56 137 626 350 93 225 8-18 240 8-22 240 8-22
200 60 164 720 350 93 280 8-18 295 8-22 295 12-22
250 68 206 800 550 350 335 12-18 350 12-22 355 12-26
300 78 230 860 600 350 395 12-22 400 12-22 410 12-26
350 78 248 883 600 350 445 12-22 460 16-22 470 16-26
400 102 289 972 600 350 495 16-22 515 16-26 525 16-30
450 114 320 1043 750 380 550 16-22 565 20-26 585 20-30
500 127 343 1098 750 380 600 20-22 620 20-26 650 20-33
600 154 413 1236 750 380 705 20-26 725 20-30 770 20-36
700 165 478 1431 750 380 810 24-26 840 24-30 840 24-36
800 190 525 1488 750 380 920 24-30 950 24-33 950 24-39
900 203 620 1615 1250 380 1020 24-30 1050 28-33 1050 28-39
1000 216 725 1765 1500 580 1120 28-30 1160 28-36 1170 28-42
1200 254 780 1976 1500 580 1340 32-33 1380 32-39 1390 32-48

注:
1.本网页的软密封气动对夹蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
