手动对夹式软密封蝶阀

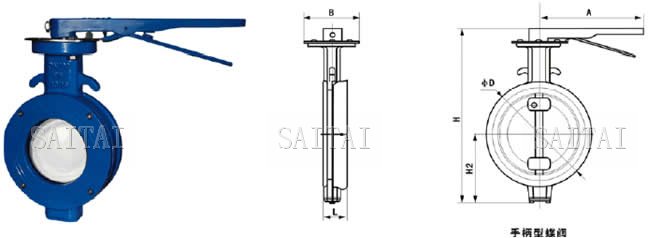

D72X手动对夹式软密封蝶阀外形尺寸图
主要连接外型尺寸和连接尺寸
DN | L | H | H2 | A | B | ФD |
50 | 43 | 224 | 77 | 267 | 112.5 | 106 |
65 | 46 | 260 | 85 | 267 | 123 | 124 |
80 | 46 | 278 | 95 | 267 | 138 | 162 |
100 | 52 | 286 | 105 | 267 | 150 | 162 |
125 | 56 | 329 | 129 | 345 | 168 | 192 |
150 | 56 | 354 | 132 | 345 | 190 | 216 |
200 | 60 | 438 | 165 | 353 | 227.5 | 270 |
250 | 68 | 493 | 197 | 353 | 251 | 326 |
300 | 78 | 570 | 234 | 380 | 284.5 | 376 |
注:对夹式双偏心手动软密封蝶阀压力等级为:1.0MPa,1.6MPa
注:
1.本网页的手动对夹式软密封蝶阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
