单杠杆安全阀
用途
上海赛泰阀门制造有限公司生产的GA42H型单杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上，防止压力超过允许最高值，介质可为蒸汽、空气。
单杠杆安全阀

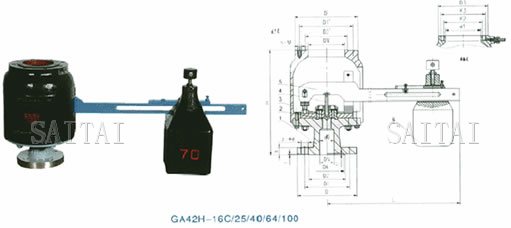

外形及连接尺寸
| 型号 Type |
公称
通径 DN(mm) |
尺寸 Dimension(mm) | |||||||||||||||||||
| do-z | D | D1 | D2 | D6 | f | f1 | b | z-d | L | H | 出口法兰式 | 出口承插式 | |||||||||
| DN’ | D2’ | n-M’ | D1’ | D’ | d1 | K2 | K3 | D3 | |||||||||||||
| GA42H-16 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 16 | 4-18 | 840 | 412 | 125 | 175 | 8-16 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-25 | 50 | 40×1 | 165 | 125 | 100 | / | 3 | / | 20 | 4-18 | 840 | 412 | 125 | 175 | 8-16 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-40 | 50 | 40×1 | 165 | 125 | 100 | 88 | 3 | 4 | 20 | 4-18 | 840 | 412 | 125 | 175 | 8-16 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-64 | 50 | 40×1 | 175 | 135 | 105 | 88 | 3 | 4 | 26 | 4-23 | 840 | 420 | 125 | 175 | 8-16 | 120 | 235 | 120 | 145 | 162 | 190 |
| GA42H-100 | 50 | 40×1 | 195 | 145 | 112 | 88 | 3 | 4 | 28 | 4-25 | 840 | 420 | 125 | 175 | 8-16 | 120 | 235 | 120 | 145 | 162 | 190 |
主要零部件材料
| NO. | 零件名称 Name of part | C型材料 Materials |
| 1 | 阀体 Body | 碳钢 Carbon steel |
| 2 | 导向套 Guide sleeve | 不锈钢 Stainless steel |
| 3 | 阀瓣 Disc | 2Cr13 |
| 4 | 阀杆 Stem | 2Cr13 |
| 5 | 杠杆 Lever | 碳钢 Carbon steel |
| 6 | 重锤 Hammer | 铸铁 Cast iron |
注：
1.本网页的单杠杆安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
