双杠杆安全阀

用途

上海赛泰阀门制造有限公司生产的GA44H型双杠杆安全阀适用于温度≤450℃的电站锅炉和压力容器上,防止压力超过允许、最高值,介质可为蒸汽、空气。

双杠杆安全阀
双杠杆安全阀

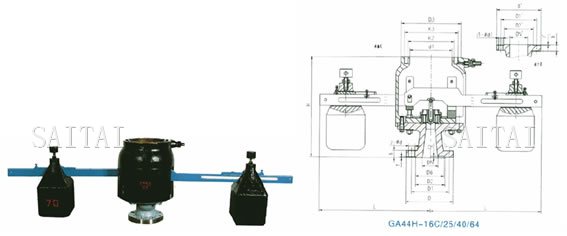

外形及连接尺寸

型号
Type
公称通径
DN(mm)
尺 寸 Dimension(mm)
do-z D D1 D2 D6 f f2 b Z-d H L
GA44H-1.6 80 50×2 200 160 135 / 3 / 20 8-18 410 840
GA44H-2.5 80 50×2 200 160 135 / 3 / 22 8-18 410 840
GA44H-4.0 80 50×2 200 160 135 121 3 4 22 8-18 410 840
GA44H-6.4 80 40×2 210 170 140 121 3 4 30 8-23 480 840
型号
Type
公称通径
DN(mm)
尺寸Dimension(mm)
承插式 法兰式
d1 K2 K3 D3 DN’ D2’ D1’ D’ b’ f’ z1-d1
GA44H-1.6 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-2.5 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-4.0 80 120 145 162 190 150 210 240 280 24 3 8-23
GA44H-6.4 80 200 218 253 285 200 255 280 315 22 3 8-18

主要零部件材料

NO. 零件名称 Name of part C型材料 Materials
1 阀体 Body 碳钢 Carbon steel
2 导向套 Guide sleeve 不锈钢 Stainless steel
3 阀瓣 Disc 2Cr13
4 阀杆 Stem 2Cr13
5 杠杆 Lever 碳钢 Carbon steel
6 重锤 Hammer 铸铁 Cast iron

注:
1.本网页的双杠杆安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
