GA49H型主安全阀

用途及结构

GA49H-40GA49H型主安全阀主要用于电站锅炉、压力容器、减温减压装置等设备,防止压力超过允许最高压力值,保证设备安全运行。上海赛泰阀门制造有限公司生产的GA49H-40GA49H型主安全阀主要结构特点有:
1、通过杠杆和重锤来平稳阀瓣的压力,使阀门保证密封,移动重锤的位置和改变重锤的重量来达到要求的起跳压力。
2、密封面用铁基铬镍不锈钢堆焊而成,阀瓣经热处理,提高了耐磨性和抗冲蚀性。
3、阀门上部带有开启和关闭的电磁铁,机械和电器动作互不干扰。

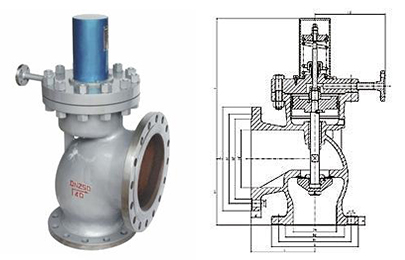

GA49H型主安全阀
GA49H型主安全阀

主要技术参数

工 作 温 度 Working temperature ≤420℃
适 用 介 质 Suitable medium 空气 、蒸汽Air, gas etc

外形及连接尺寸

公称通径DN(mm)
Nominal diameter
尺 寸 Dimension(mm)
D D1 D2 D3 Z-Фd H1 H2 L L1 Lo
25 115 85 65 58 4-14 90 125 100 100 670

安装说明

1、GA49H型主安全阀应与A49H-4型主安全阀等配套使用。
2、脉冲安全阀安装时应严格垂直,杠杆应保持水平,与导向叉两侧面间隙必须均匀。
3、脉冲安全阀安装之前,应将管路冲洗干净。
4、脉冲安全阀引出管与主安全阀的入口管之间应保持一段较长的距离,电接点压力表和主安全阀入口管之间的距离,不得小于5倍主安全阀入口管径,以免主安全阀动作时,因排汽影响电接点压力表和脉冲安全阀工作的正确性。

注:
1.本网页的GA49H型主安全阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
