高压直通止回阀

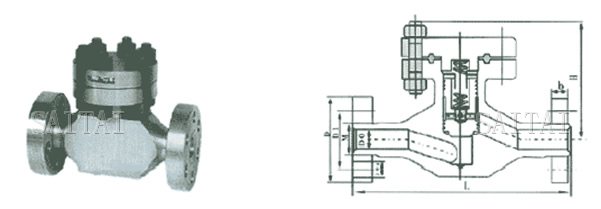

H43Y/W-220/320高压直通止回阀外形尺寸图
性能规范
| 型号 | 公称压力（Mpa） | 试验压力（Mpa） | 工作压力 （Mpa） |
工作温度 | 工作 | |
| 强度 | 密封 | |||||
| H43W-220R | 22 | 33 | 24.2 | 22 | ≤200℃ | 尿素甲胺液 |
| H43W-320R | 32 | 48 | 35.2 | 32 | ≤200℃ | |
主要零件材料：
| 零件名称 | 材料名称 | 材料标准与牌号 |
| 阀体、阀盖、阀瓣、密封圈 | 不锈钢 | 0Cr18Ni12Mo2Ti |
| 弹簧 | 不锈钢 | 0Cr18Ni12Mo2Ti |
| 法兰 | 优质碳钢 | 35 |
主要连接尺寸和重量
| 型 号 | 公称 通径 |
尺寸(mm） | ||||||||
| L | D | D1 | M | Do | n-d | b | H | 重量/?K | ||
| H43Y/W 220 |
25 | 240 | 105 | 68 | M33×2 | 23 | 3-￠18 | 20 | 170 | 29 |
| 32 | 320 | 115 | 80 | M42×2 | 29 | 4-￠18 | 22 | 170 | 43 | |
| 40 | 380 | 165 | 115 | M52×2 | 39 | 6-￠26 | 28 | 210 | 95 | |
| 50 | 440 | 165 | 115 | M64×3 | 48 | 6-￠26 | 32 | 220 | 115 | |
| 65 | 510 | 200 | 145 | M80×3 | 61 | 6-￠29 | 40 | 290 | 156 | |
| 80 | 550 | 225 | 170 | M100×3 | 74 | 6-￠33 | 50 | 305 | 246 | |
| 100 | 600 | 260 | 195 | M125×4 | 93 | 6-￠36 | 60 | 355 | 292 | |
| 125 | 750 | 300 | 235 | M155×4 | 119 | 8-￠39 | 75 | 410 | 351 | |
| 150 | 750 | 330 | 255 | M175×4 | 136 | 8-￠42 | 78 | 470 | 382 | |
| H43Y/W 220/320 |
25 | 240 | 115 | 80 | M42×2 | 23 | 4-￠18 | 22 | 170 | 33 |
| 32 | 320 | 135 | 95 | M48×2 | 29 | 4-￠22 | 25 | 170 | 46 | |
| 40 | 380 | 165 | 115 | M64×3 | 42 | 6-￠26 | 32 | 210 | 110 | |
| 50 | 440 | 200 | 145 | M80×3 | 53 | 6-￠29 | 40 | 220 | 130 | |
| 65 | 510 | 225 | 170 | M100×3 | 68 | 6-￠33 | 50 | 290 | 211 | |
| 80 | 550 | 260 | 195 | M125×4 | 85 | 6-￠36 | 60 | 305 | 341 | |
| 100 | 600 | 300 | 235 | M155×4 | 103 | 8-￠39 | 75 | 355 | 380 | |
| 125 | 750 | 330 | 255 | M175×4 | 120 | 8-￠42 | 78 | 410 | 435 | |
| 150 | 750 | 400 | 315 | M215×6 | 149 | 8-￠48 | 90 | 470 | 480 | |
注：
1.本网页的高压直通止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
