对夹立式高压止回阀

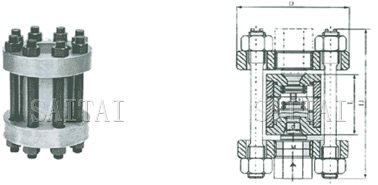

H72H/Y/W－160/220/320对夹立式高压止回阀外形尺寸图
性能规范
| 型号 | 公称压力（Mpa） | 试验压力（Mpa） | 工作压力 (MPa) |
工作温度 (℃) |
工作介质 | |
| 强度 | 密封 | |||||
| H72H-160 | 16 | 24 | 17.6 | 16 | ≤200 | 氨、氢、铜铵， 氨气、碱液 |
| H72H-320 | 32 | 48 | 35.2 | 32 | ≤200 | |
| H72W-220R | 22 | 33 | 24.2 | 22 | ≤200 | 尿素、甲胺 |
| H72W-320R | 32 | 48 | 35.2 | 32 | ≤200 | |
主要零件材料：
| 零件名称 | 阀座、阀瓣 | 阀盖 | 阀体 | O形圈 |
| H72Y-160/H72Y-320 | 铬钢 | 碳钢 | 铬钢 | 氟26-41橡胶 |
| H72W-220R/H72W-320R | 铬镍钼不锈钢 | - | ||
主要结构尺寸和重量
| 型 号 | 公称通径 | 尺寸(mm） | ||||||
| D | D1 | d | Z-M | L | L1 | 重量/?K | ||
| H72H/Y/W 160/220 |
10 | 95 | 42 | 10 | M24×2 | 60 | 155 | 3.4 |
| 15 | 95 | 42 | 12 | M24×2 | 60 | 158 | 4.1 | |
| 25 | 105 | 50 | 15 | M33×2 | 68 | 163 | 6.9 | |
| 32 | 115 | 62 | 25 | M42×2 | 80 | 180 | 8.0 | |
| 40 | 165 | 88 | 32 | M52×2 | 90 | 230 | 15 | |
| 50 | 165 | 88 | 39 | M64×3 | 115 | 265 | 27 | |
| 65 | 200 | 116 | 53 | M80×3 | 140 | 315 | 49 | |
| 80 | 225 | 138 | 60 | M100×3 | 160 | 360 | 88 | |
| 100 | 260 | 160 | 76 | M125×4 | 180 | 420 | 91 | |
| 125 | 300 | 195 | 90 | M155×4 | 200 | 460 | 115 | |
| 150 | 330 | 212 | 120 | M175×4 | 220 | 500 | 145 | |
| H72H/Y/W 220/320 |
10 | 95 | 42 | 10 | M24×2 | 60 | 155 | 3.4 |
| 15 | 105 | 50 | 12 | M33×2 | 68 | 158 | 4.5 | |
| 25 | 115 | 62 | 23 | M42×2 | 80 | 180 | 7.3 | |
| 32 | 135 | 70 | 29 | M48×2 | 90 | 200 | 8.7 | |
| 40 | 165 | 88 | 34 | M52×3 | 115 | 255 | 17 | |
| 50 | 200 | 116 | 53 | M80×3 | 140 | 300 | 30 | |
| 65 | 225 | 138 | 60 | M100×3 | 160 | 345 | 56 | |
| 80 | 260 | 160 | 68 | M125×4 | 180 | 410 | 92 | |
| 100 | 300 | 195 | 85 | M155×4 | 200 | 470 | 109 | |
| 125 | 330 | 212 | 120 | M175×4 | 220 | 510 | 135 | |
| 150 | 400 | 250 | 135 | M215×6 | 240 | 570 | 160 | |
注：
1.本网页的对夹立式高压止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
