汽水分离器

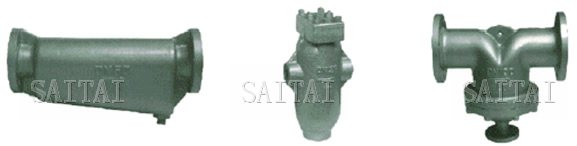

产品图片及流量图
汽水分离器

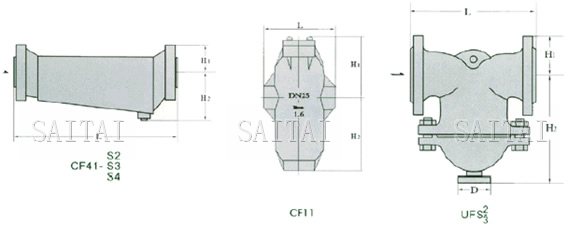

汽水分离器结构图
主要用途及结构特点
CF41型汽水分离器是利用蒸汽流向急剧转换方式，将蒸汽与蒸汽中含有的悬浮状水滴分离开，提高了产品质量和生产效率。
上海赛泰泵阀有限公司生产的汽水分离器主要特点有：
1、蒸汽设备提供高于度蒸汽，送往用汽设备，提高设备的热效率。
2、并防止水击，而分离出来的凝结水，由分离器下部的疏水阀排出。
3、RFS2型汽水分离器也适用于从压缩空气中分离凝结水。
连接尺寸及技术参数
| 产品型号 | 公称通径 (DN) | 连接方式 | 使用压力 （MPa） | 最高允许温度(℃) | 外形尺寸（mm） | |||
| L | H1 | H2 | D | |||||
| CF41 | 20～32 | 法兰 | 0.01～2.5 | 350 | 320 | 65 | 120 | 螺纹 |
| CF41 | 40～65 | 法兰 | 0.01～2.5 | 350 | 455 | 90 | 150 | 螺纹 |
| UFS2 | 80～100 125 | 法兰 | 0.01～2.5 | 350 | 400 | 107 | 320 | DN25 法兰 |
| UFS3 | 150～200 | 法兰 | 0.01～2.5 | 350 | 450 | 150 | 320 | DN25 法兰 |
| CF11 | 25～50 | 螺纹 | 0.01～2.5 | 350 | 130 | 115 | 155 | 螺纹 |
| UFS4 | 250～300 | 法兰 | 0.01～2.5 | 350 | ||||
注：
1.本网页的汽水分离器结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
