波纹管蒸气疏水阀
产品图片及流量图
CS14-A CS711-B CS44 热静力波纹管蒸气疏水阀
波纹管蒸气疏水阀结构图

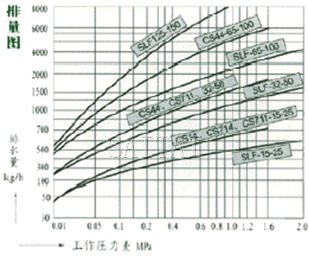

波纹管蒸气疏水阀流量图
主要用途及结构特点
波纹管蒸汽疏水阀在采暖设备中获得广泛的应用，有充分利用热能的优点，特别适用于蒸汽伴热管线的蒸汽采暖等场合。
上海赛泰泵阀有限公司生产的波纹管蒸汽疏水阀的主要特点：
1、平衡压力敏感元件在60-100℃之间自动调节，还可对排放温度手动调整。
2、自动排放空气，无气堵，压力波动时，不影响疏水阀正常工作。
3、波纹管蒸汽疏水阀温度敏感元件，及阀内部件全采用不锈钢，耐蚀性强，使用寿命长。
4、具有直式和角式及法兰连接形式，体积小、重量轻，安装方便，可任意方位安装。
主要零件材料
| 零部件名称 | 材料 |
| 阀体、阀盖 | WCB、不锈钢 |
| 热敏元件 | 不锈钢 |
| 阀座、阀芯 | 不锈钢 |
| 过滤网 | 不锈钢 |
外形连接尺寸及技术参数
| 产品型号 | 公称通径 (DN) | 连接方式 | 使用压力 （MPa） | 最高允许温度(℃) | 外形尺寸（mm） | 参考重量 （?K） | |||
| L | H1 | H2 | W | ||||||
| CS14F-16C | 15～25 | 螺纹 | 0.01～1.6 | 220 | 145 | 40 | 85 | 40 | 1.6 |
| 32～50 | 175 | 40 | 100 | 74 | 2.3 | ||||
| CS44F-16C | 15～20 25 | 法兰 | 0.01～1.6 | 220 | 150 160 | 150 | 53 | 55 | 4.5 |
| 32～50 | 230 | 160 | 75 | 120 | 13 | ||||
| 65～80 100 | 260 310 | 180 | 100 | 150 | 25 | ||||
| 125～150 | 350 | 210 | 130 | 170 | 35 | ||||
| CS714H-16A | 15～25 | 螺纹 | 0.01～1.6 | 220 | 150 | 40 | 75 | 45 | 4.6 |
| 32～50 | 190 | 55 | 100 | 75 | 3.3 | ||||
| CS711H-16B | 15～25 32～50 | 螺纹 | 0.01～1.6 | 220 | 95 120 | 110 | 35 | 53 | 2.2 4 |
| SLF-20 | 15～20 25 32～50 | 法兰 | 0.01～2.0 | 250 | 150 160 230 | 180 | 70 | 40 75 | 5 12.5 |
| SLF-10 20 | 65～80 100 125～150 | 法兰 | 0.01～2.0 | 250 | 250 310 350 | 205 | 100 | 170 | 23 25 34 |
注：
1.本网页的波纹管蒸气疏水阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
