SP系列不锈钢多级深井潜水电泵

SP系列不锈钢多级深井潜水电泵，简称：SP潜水泵。适用于清洁水、软化水的循环和增压
采用304不锈钢精制而成，在输送含有小量氯化物的冷水时，耐腐蚀性较好。也适用于微碱水、脱矿物质水的输送。316不锈钢和氟橡胶制造的泵适用于腐蚀较强的液体
高效率：采用高效率的水力模型设计叶轮，可节省运转成本
安装面积小：泵与电机为直立式组合，机体所占空间小
低安装成本：不锈钢材质意味着水泵重量轻，搬运方便。同时还意味着装配成本低，节省安装和维护时间
止回阀装置：独特的止回阀设计，防止停机时瞬间产生的水锤现象损害电机
产品组合多元化：可依照用户实际需求的流量与扬程提供合理的产品组合，满足用户多元化的需求
对环境不产生污染：产品的部件均采用不锈钢材质，不论运行或损坏都不会对环境造成污染
入口滤网：入口滤网可以防止超过规定数量的颗粒和大颗粒进入泵体
具备滤沙通道的轴承：所有的轴承均采用水润滑、长方形状轴承通道使得存在的沙粒可以同抽送的液体同时排出

SP系列不锈钢多级深井潜水电泵
SP系列不锈钢多级深井潜水电泵

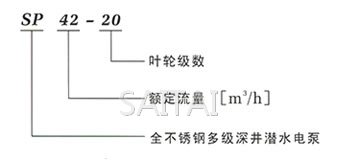

SP潜水泵型号举例说明

SP潜水泵型号说明
SP潜水泵型号说明

SP潜水泵应用条件

泵送液体：含沙量低于200克/立方米的非固体介质
液体温度：最高90℃
液体PH值：2～10
水下最大安装深度：水下70米
电源：电压220/380V、频率50Hz/60Hz

SP潜水泵应用场合

深井提水
农业、园林灌溉
喷泉与景观
高楼生活供水
别墅、度假村、高尔夫球场供水
养殖场、畜牧场给排水
矿山、工业供排水
地热温泉

SP潜水泵型号及数据

型号 数据 SP1 SP3 SP5 SP8 SP12 SP17 SP30 SP42 SP60
额定流量m3/h 1 3 5 8 12 17 30 42 60
额定流量l/s 0.28 0.83 1.39 2.22 3.33 4.72 8.33 11.7 16.7
流量范围m3/h 0.2～2 0.8～4 1～6.5 2～11 3～18 4～22 5～38 5～60 10～75
流量范围l/s 0.06～0.56 0.22～1.1 0.28～1.8 0.56～3.1 0.83～5 1.11～6.1 1.39～10.6 1.39～16.7 2.8～20.8
最大压力bar 28 25 24 27 16 28 28 28 29
电机功率kw 0.37～2.2 0.37～3 0.37～4 0.75～7.5 1.5～7.5 0.55～15 1.1～22 1.1～37 2.2～37
最高效率% 40 56 59 60 60 73 74 75 79
管螺纹联接 Rp11/4 Rp11/4 Rp11/2 Rp2 Rp2 Rp21/2 Rp3 Rp3 Rp4

SP潜水泵零部件及材质

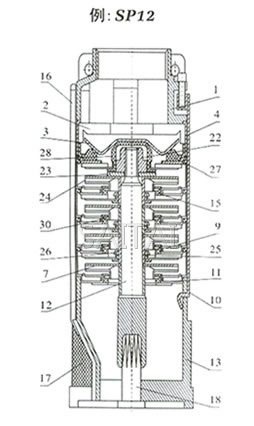

SP12潜水泵结构图
SP12潜水泵结构图

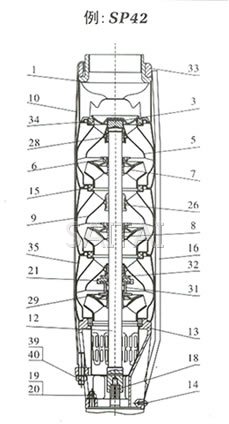

SP42潜水泵结构图
SP42潜水泵结构图

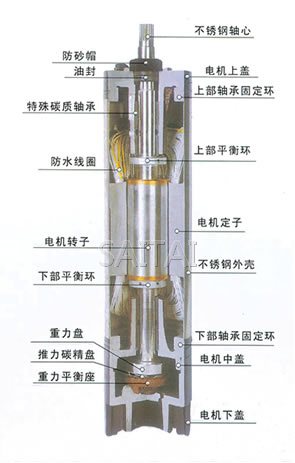

潜水泵结构图
潜水泵结构图
序号 零部件名称 材质 AISI
1 出水体 不锈钢/SS304 AISI304
2 挡圈 不锈钢/SS304 AISI304
3 阀盖 不锈钢/SS304 AISI304
4 阀体 不锈钢/SS304 AISI304
5 出水导叶 不锈钢/SS304 AISI304
6 叶轮螺母 不锈钢/SS304 AISI304
7 叶轮 不锈钢/SS304 AISI304
8 叶轮轴套 不锈钢/SS304 AISI304
9 导叶 不锈钢/SS304 AISI304
10 拉紧件 不锈钢/SS304 AISI304
11 导流器 不锈钢/SS304 AISI304
12 泵轴 不锈钢/SS304 AISI304
  泵轴 不锈钢/SS431 AISI431
13 支架 不锈钢/SS304 AISI304
14 螺钉 不锈钢/SS304 AISI304
15 口环 PVC NBR
16 电缆套 不锈钢/SS304 AISI304
17 滤网 不锈钢/SS304 AISI304
18 电机
19 螺母/螺栓 不锈钢/SS304 AISI304
20 垫圈 不锈钢/SS304 AISI304
21 进水隔套 石墨
22 螺母 不锈钢/SS304 AISI304
23 垫圈 不锈钢/SS304 AISI304
24 出水叶轮 不锈钢/SS304 AISI304
25 叶轮隔套 不锈钢/SS304 AISI304
26 轴圈 不锈钢/SS304
27 阀底 NBR+不锈钢/SS304
28 支撑 NBR
29 进水螺母 不锈钢/SS304 AISI304
30 浮动环 NBR
31 联接套 不锈钢/SS304 AISI304
32 摩擦片 不锈钢/SS304 AISI304
33 出水口外圈 不锈钢/SS304 AISI304
34 出水口环 不锈钢/SS304 AISI304
35 进水导叶 不锈钢/SS304 AISI304
39 垫圈 不锈钢/SS304 AISI304
40 螺母 不锈钢/SS304 AISI304

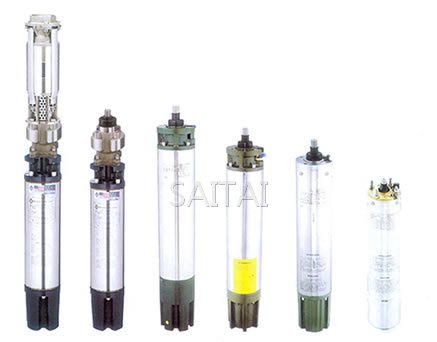

4″6″8″潜水电机引进美国及欧洲的新技术，采用独特的设计与技术措施，并由先进的生产工艺与设备制造。全部按照美国MEMA标准花键头链接。 实践证明，潜水电机具有高可靠性、高效率，使用寿命长、成本低等优点。

SP1不锈钢多级深井潜水电泵

性能曲线

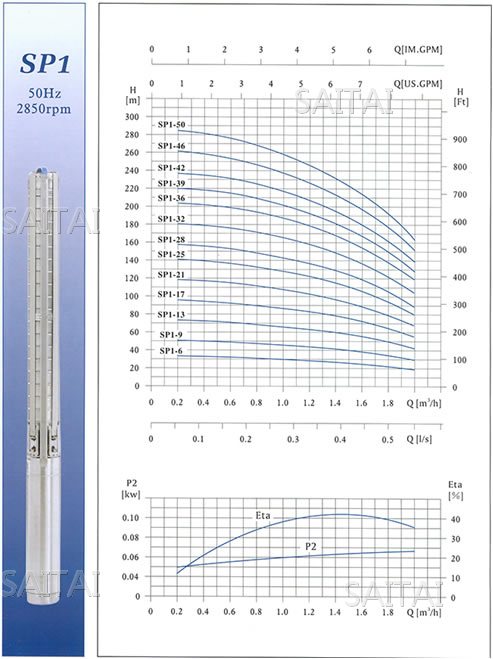

SP1不锈钢多级深井潜水电泵性能曲线图
SP1不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
kw HP L/min 3.33 6.67 10 13.3 16.7 20 23.4 26.7 30 33.3
扬程 H （m）
SP1-6 0.37 0.5   33.5 33 32 31 30 29 27 25 22 19
SP1-9 0.37 0.5 51 50 49 48 46 44 41 38 34 29
SP1-13 0.55 0.75 73 72 71 69 67 64 60 55 49 42
SP1-17 0.75 0.10 96 95 92 90 87 84 78 71 64 55
SP1-21 1.1 1.5 119 118 115 112 108 103 97 89 80 69
SP1-25 1.1 1.5 141 140 137 134 129 123 116 106 95 82
SP1-28 1.5 2.2 158 157 153 150 145 138 130 119 107 92
SP1-32 1.5 2.2 180 179 175 171 165 158 148 136 122 105
SP1-36 1.5 2.2 203 202 197 192 186 178 167 153 137 118
SP1-39 2.2 3.0 221 219 214 209 202 193 181 166 149 128
SP1-42 2.2 3.0 238 236 230 225 217 208 195 179 160 137
SP1-46 2.2 3.0 260 258 252 246 238 227 213 196 176 151
SP1-50 2.2 3.0 284 282 276 269 260 248 233 214 192 165

尺寸和重量

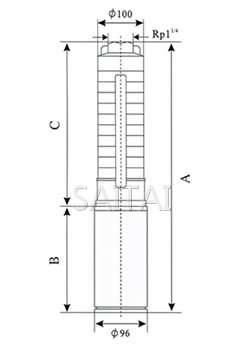

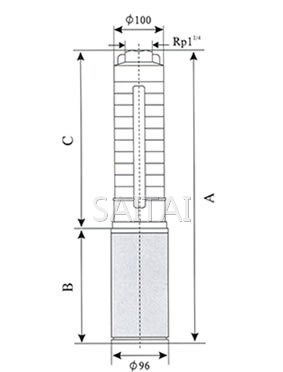

SP1不锈钢多级深井潜水电泵外形尺寸图
SP1不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C
SP1-6 667 370 297 12
SP1-9 730 370 360 13
SP1-13 824 380 444 15
SP1-17 928 400 528 17
SP1-21 1052 440 612 19
SP1-25 1136 440 696 20
SP1-28 1229 470 759 23
SP1-32 1313 470 843 24
SP1-36 1397 470 927 25
SP1-39 1500 510 990 29
SP1-42 1563 510 1053 30
SP1-46 1647 510 1137 31
SP1-50 1731 510 1221 32

SP3不锈钢多级深井潜水电泵

性能曲线

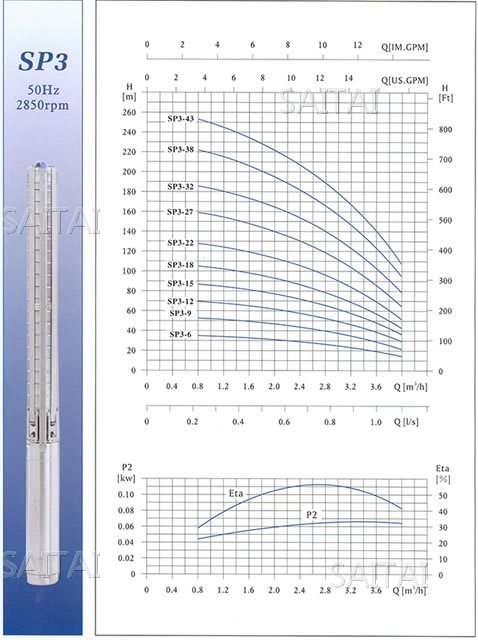

SP3不锈钢多级深井潜水电泵性能曲线图
SP3不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 0.8 1.2 1.6 2.0 2.4 2.8 3.0 3.2 3.6 4.0
kw HP L/min 13.3 20 26.7 33.3 40 46.8 50 53.5 60 66.7
扬程 H （m）
SP3-6 0.37 0.55   36 34 32 30 28 26 24 23 18 13
SP3-9 0.55 0.75 53 51 48 45 42 38 36 33 27 20
SP3-12 0.75 1.0 70 68 64 61 57 52 49 44 37 27
SP3-15 1.1 1.5 87 85 81 77 72 65 61 56 47 34
SP3-18 1.1 1.5 105 103 97 92 87 78 74 68 57 42
SP3-22 1.5 2.2 130 126 120 113 106 96 91 84 70 53
SP3-27 2.2 3.0 159 154 146 138 130 118 111 104 87 66
SP3-32 2.2 3.0 189 183 173 163 154 140 131 122 102 79
SP3-38 3.0 4.0 224 217 205 194 183 168 157 146 122 94
SP3-43 3.0 4.0 254 246 233 220 207 190 178 166 139 107

尺寸和重量

SP3不锈钢多级深井潜水电泵外形尺寸图
SP3不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C
SP3-6 667 370 297 12
SP3-9 740 380 360 13
SP3-12 823 400 423 16
SP3-15 926 440 486 18
SP3-18 999 440 549 19
SP3-22 1103 470 633 22
SP3-27 1248 510 738 27
SP3-32 1353 510 843 28
SP3-38 1589 620 969 31
SP3-43 1694 620 1074 32

SP5不锈钢多级深井潜水电泵

性能曲线

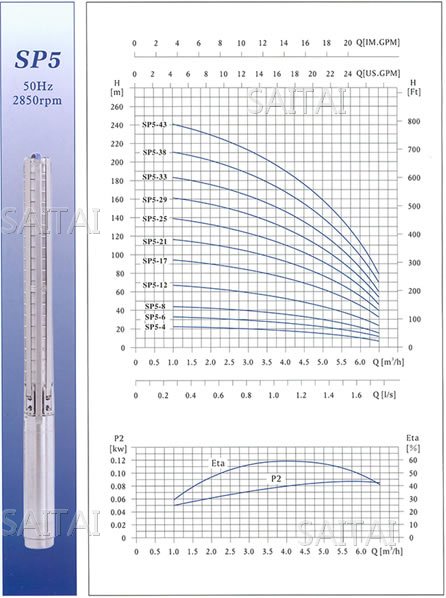

SP5不锈钢多级深井潜水电泵性能曲线图
SP5不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 1.0 2.0 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5
kw HP L/min 16.7 33.3 50 58.3 66.7 75 83.3 91.5 100 108.5
扬程 H （m）
SP5-4 0.37 0.5   21 20.5 20 19 18 17 15 13 10 8
SP5-6 0.55 0.75 32 31 30 28 27 25 22 19 15 11
SP5-8 0.75 0.10 43 42 40 38 36 33 30 25 20 15
SP5-12 1.1 1.5 66 63 59 57 54 50 45 38 30 23
SP5-17 1.5 2.2 95 91 84 80 76 71 64 54 43 32
SP5-21 2.2 3.0 117 112 104 99 94 87 79 67 53 39
SP5-25 2.2 3.0 139 134 124 118 112 104 94 80 64 47
SP5-29 3.0 4.0 161 155 144 137 130 120 108 92 74 55
SP5-33 3.0 4.0 183 177 163 156 148 137 123 105 84 62
SP5-38 4.0 5.5 211 203 188 178 170 158 142 121 97 71
SP5-43 4.0 5.5 239 230 213 203 193 179 161 137 109 81

尺寸和重量

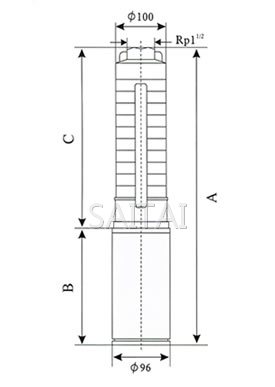

SP5不锈钢多级深井潜水电泵外形尺寸图
SP5不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C
SP5-4 625 370 255 12
SP5-6 677 380 297 13
SP5-8 739 400 339 15
SP5-12 863 440 423 17
SP5-17 998 470 528 21
SP5-21 1122 510 612 26
SP5-25 1206 510 696 27
SP5-29 1400 620 780 29
SP5-33 1484 620 864 30
SP5-38 1719 750 969 33
SP5-43 1824 750 1074 35

SP8不锈钢多级深井潜水电泵

性能曲线

SP8不锈钢多级深井潜水电泵性能曲线图
SP8不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 2 3 4 5 6 7 8 9 10 11
kw HP L/min 33.3 50 66.7 83.3 100 116.7 133.3 150 167 183
扬程 H （m）
SP8-5 0.75 1.0   27 26 24 23 22 21 19 17 14 10
SP8-7 1.1 1.5 38 36 34 33 31 29 27 24 20 14
SP8-10 1.5 2.0 54 52 50 47 45 42 39 35 29 21
SP8-12 2.2 3.0 65 62 60 57 54 51 47 42 35 26
SP8-15 2.2 3.0 81 77 74 71 68 64 59 53 44 33
SP8-18 3.0 4.0 95 93 89 86 81 77 71 63 53 40
SP8-21 4.0 5.5 112 108 104 100 95 90 83 74 62 47
SP8-25 4.0 5.5 135 129 124 119 113 108 99 89 74 56
SP8-30 5.5 7.5 162 155 149 143 136 130 119 106 88 67
SP8-37 5.5 7.5 201 191 184 176 167 159 147 131 109 82
SP8-44 7.5 10 242 227 218 209 199 190 174 156 129 98
SP8-50 7.5 10 272 258 248 238 226 216 198 177 149 111

尺寸和重量

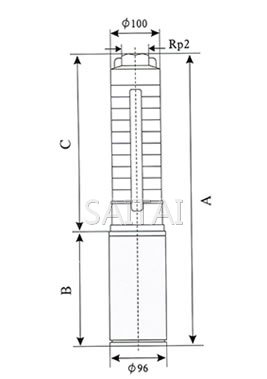

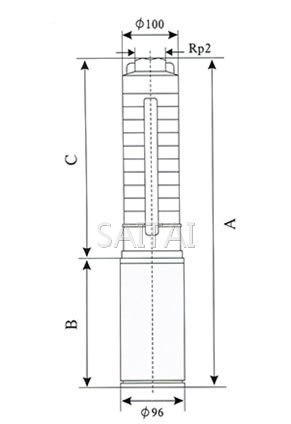

SP8不锈钢多级深井潜水电泵外形尺寸图
SP8不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C
SP8-5 853 400 453 16
SP8-7 977 440 537 19
SP8-10 1133 470 663 22
SP8-12 1257 510 747 27
SP8-15 1383 510 873 29
SP8-18 1619 620 999 32
SP8-21 1875 750 1125 35
SP8-25 2043 750 1293 37
SP8-30 2343 840 1503 43
SP8-37 2637 840 1797 46
SP8-44 3011 920 2091 55
SP8-50 3263 920 2343 58

SP12不锈钢多级深井潜水电泵

性能曲线

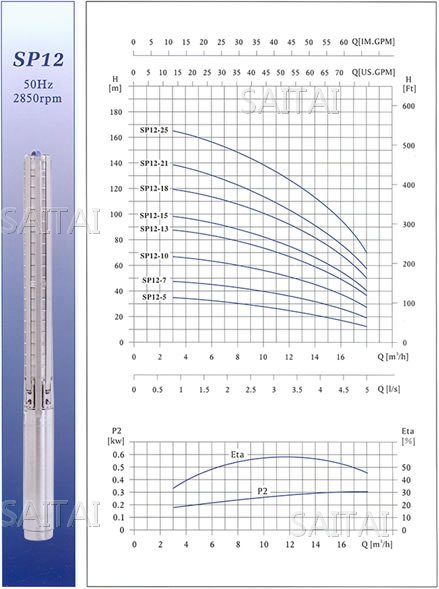

SP12不锈钢多级深井潜水电泵性能曲线图
SP12不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 3 4 6 8 10 12 14 16 18
kw HP L/min 50 66.7 100 133.3 167 200 233.8 267 300
扬程 H （m）
SP12-5 1.5 2.2   34 33 31 29 27 25 22 18 13
SP12-7 2.2 3.0 48 46 43 40 38 35 31 25 19
SP12-10 3.0 4.0 67 65 62 58 55 50 45 36 27
SP12-13 4.0 5.5 88 86 81 76 71 66 59 48 36
SP12-15 5.5 7.5 99 97 93 88 82 76 68 55 41
SP12-18 5.5 7.5 120 118 112 105 99 91 81 66 50
SP12-21 7.5 10 138 136 130 123 115 106 95 77 58
SP12-25 7.5 10 166 163 155 146 137 126 113 92 69

尺寸和重量

SP12不锈钢多级深井潜水电泵外形尺寸图
SP12不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C
SP12-5 1005 470 535 21
SP12-7 1175 510 665 26
SP12-10 1480 620 860 30
SP12-13 1805 750 1055 34
SP12-15 2025 840 1185 38
SP12-18 2220 840 1380 40
SP12-21 2495 920 1575 47
SP12-25 2755 920 1835 50

SP17不锈钢多级深井潜水电泵

性能曲线

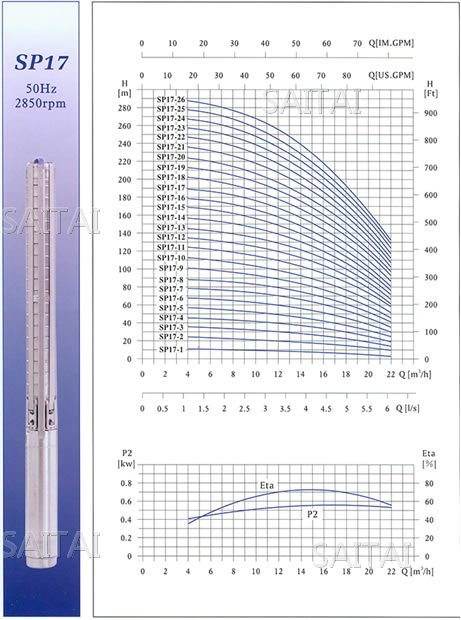

SP17不锈钢多级深井潜水电泵性能曲线图
SP17不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 4 6 8 10 12 14 17 20 22
kw HP L/min 66.7 100 133.3 167 200 234 284 333 367
扬程 H （m）
SP17-1 0.55 0.75   10.5 10 9.5 9 8.5 8 6.5 5 4
SP17-2 1.1 1.5 20.5 20 19.5 19 18 16 13.5 10.5 8
SP17-3 2.2 3.0 31 30 29.5 28.5 27 24.5 20.5 16 13
SP17-4 2.2 3.0 41 40 39.5 38 36.5 33.5 28 22 18
SP17-5 3.0 4.0 52 51 50 48 45 42 35 28 23
SP17-6 4.0 5.5 62 61 60 58 55 51 42 34 27
SP17-7 4.0 5.5 73 71 70 67 64 59 49 40 31
SP17-8 5.5 7.5 83 81 80 77 73 67 57 45 36
SP17-9 5.5 7.5 93 91 90 87 82 76 64 52 40
SP17-10 5.5 7.5 103 101 100 97 91 85 72 58 45
SP17-11 7.5 10 113 111 109 106 100 94 79 64 50
SP17-12 7.5 10 123 121 119 115 109 102 87 70 55
SP17-13 7.5 10 133 131 129 125 118 111 95 75 60
SP17-14 9.2 12.5 143 141 139 134 128 119 102 81 65
SP17-15 9.2 12.5 153 151 148 144 137 128 109 87 70
SP17-16 9.2 12.5 163 161 158 154 146 136 116 92 75
SP17-17 9.2 12.5 173 171 167 163 155 145 123 98 79
SP17-18 11 15 184 181 177 173 164 154 130 104 84
SP17-19 11 15 194 191 187 182 174 162 138 110 89
SP17-20 11 15 204 201 197 192 184 171 145 116 94
SP17-21 13 17.5 214 211 207 202 193 180 152 121 99
SP17-22 13 17.5 224 221 217 211 202 188 160 127 104
SP17-23 13 17.5 235 231 227 221 211 198 167 133 109
SP17-24 13 20 245 241 236 230 220 205 174 139 113
SP17-25 15 20 255 251 246 240 229 213 181 145 118
SP17-26 15 20 265 261 256 250 238 222 189 150 122

尺寸和重量

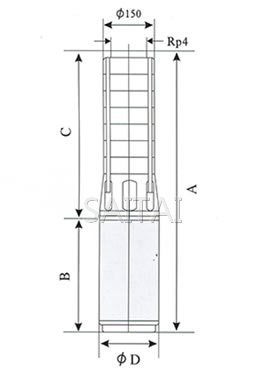

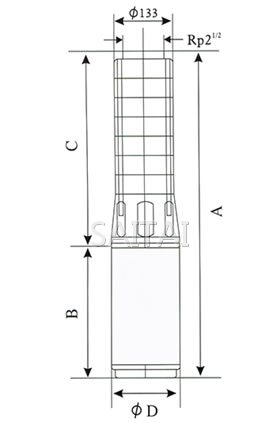

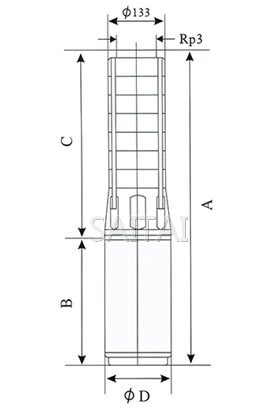

SP17不锈钢多级深井潜水电泵外形尺寸图
SP17不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C ΦD
SP17-1 708 380 328 96 17
SP17-2 828 440 388 96 21
SP17-3 959 510 449 96 28
SP17-4 1019 510 509 96 29
SP17-5 1190 620 570 96 32
SP17-6 1380 750 630 96/143 35/41
SP17-7 1441 750 691 96/143 36/42
SP17-8 1591 840 751 96/143 41/49
SP17-9 1652 840 812 96/143 42/50
SP17-10 1712 840 872 96/143 43/51
SP17-11 1853 920 933 96/143 49/60
SP17-12 1913 920 993 96/143 50/61
SP17-13 1974 920 1054 96/143 51/62
SP17-14 2000 870 1130 143 75
SP17-15 2061 870 1191 143 76
SP17-16 2121 870 1251 143 77
SP17-17 2182 870 1312 143 78
SP17-18 2292 920 1372 143 85
SP17-19 2353 920 1433 143 86
SP17-20 2413 920 1492 143 87
SP17-21 2534 980 1554 143 95
SP17-22 2594 980 1614 143 96
SP17-23 2655 980 1675 143 98
SP17-24 2715 980 1735 143 99
SP17-25 2826 1030 1796 143 106
SP17-26 2886 1030 1856 143 107

SP30不锈钢多级深井潜水电泵

性能曲线

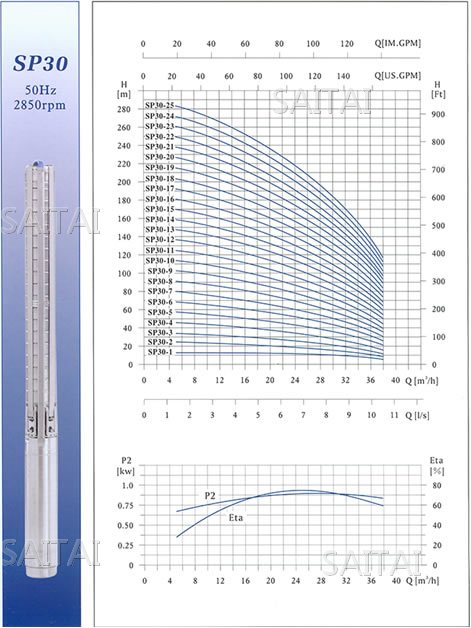

SP30不锈钢多级深井潜水电泵性能曲线图
SP30不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 5 8 12 16 20 24 28 30 32 36 38
kw HP L/min 83.3 133.3 200 267 333 400 468 500 535 600 635
扬程 H （m）
SP30-1 1.1 1.5   11.5 11 10.5 10 9.5 9 8 7.5 7 5.5 4.5
SP30-2 2.2 3.0 22.5 22 21 20 19 17.5 16 15 14 10.5 9
SP30-3 3.0 4.0 33.5 33 32 30 28 26 24 22 20 16 14
SP30-4 4.0 5.5 44.5 44 42 40 37 35 32 29 27 21 18
SP30-5 5.5 7.5 55.5 55 53 50 47 44 40 37 34 27 23
SP30-6 5. 7.5 67 66 63 60 56 52 48 44 41 32 27
SP30-7 57.5 10 77 76 74 70 65 61 55 52 48 37 32
SP30-8 7.5 10 89 87 84 80 75 70 63 59 54 43 36
SP30-9 9.2 15 101 98 95 90 84 78 71 66 61 48 41
SP30-10 9.2 15 112 109 105 100 93 87 79 74 68 53 45
SP30-11 9.2 15 123 120 116 110 103 96 87 81 75 59 50
SP30-12 11 15 134 131 126 120 112 105 95 88 82 64 54
SP30-13 11 15 145 142 137 129 121 113 103 96 88 69 59
SP30-14 13 20 157 153 148 139 130 122 111 103 95 74 63
SP30-15 13 20 168 164 158 149 140 131 119 110 102 80 68
SP30-16 15 20 180 175 168 159 149 140 127 118 109 85 72
SP30-17 15 20 190 186 179 169 158 148 135 125 116 90 77
SP30-18 18.5 25 201 197 189 179 168 157 143 132 122 96 81
SP30-19 18.5 25 212 207 200 189 177 166 150 140 129 101 86
SP30-20 18.5 25 223 218 210 199 186 174 158 147 136 106 90
SP30-21 18.5 25 235 229 221 209 196 183 166 155 143 112 95
SP30-22 22 30 246 240 231 219 205 192 174 162 150 117 99
SP30-23 22 30 258 251 242 229 214 201 182 169 156 122 104
SP30-24 22 30 269 262 252 239 224 209 190 177 163 128 108
SP30-25 22 30 281 273 263 249 233 218 198 184 170 133 113

尺寸和重量

SP30不锈钢多级深井潜水电泵外形尺寸图
SP30不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C ΦD
SP30-1 802 440 362 96 20
SP30-2 968 510 458 96 28
SP30-3 1174 620 554 96 31
SP30-4 1400 750 650 96/143 35/41
SP30-5 1586 840 746 96/143 40/48
SP30-6 1682 840 842 96/143 42/50
SP30-7 1858 920 938 96/143 49/60
SP30-8 1954 920 1034 96/143 51/61
SP30-9 2016 870 1146 143 75
SP30-10 2112 870 1242 143 77
SP30-11 2208 870 1338 143 79
SP30-12 2354 920 1434 143 85
SP30-13 2450 920 1530 143 87
SP30-14 2606 980 1626 143 96
SP30-15 2702 980 1722 143 98
SP30-16 2848 1030 1818 143 106
SP30-17 2944 1030 1914 143 108
SP30-18 3100 1090 2010 143 117
SP30-19 3196 1090 2106 143 119
SP30-20 3292 1090 2202 143 120
SP30-21 3388 1090 2298 143 122
SP30-22 3554 1160 2394 143 138
SP30-23 3650 1160 2490 143 140
SP30-24 3746 1160 2586 143 142
SP30-25 3842 1160 2682 143 144

SP42不锈钢多级深井潜水电泵

性能曲线

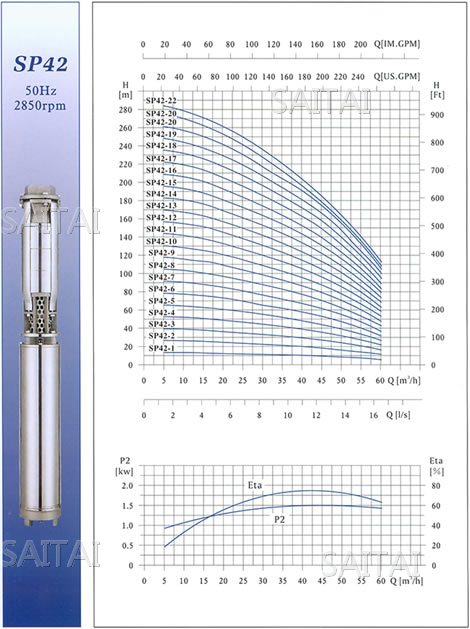

SP42不锈钢多级深井潜水电泵性能曲线图
SP42不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 5 10 20 30 40 42 50 60
kw HP L/min 83.3 167 333 500 667 700 883 1000
扬程 H （m）
SP42-1 2.2 3   13 12.5 12 10.5 9 8.5 7 4
SP42-2 3.0 4.0 26 25.5 34 21.5 18.5 17 14.5 8.5
SP42-3 5.5 7.5 40 38.5 36 32.5 28 26.5 22 13
SP42-4 7.5 10 53 52 49 43 37 36 29 18
SP42-5 7.5 10 66 65 61 54 47 45 38 23
SP42-6 9.2 12.5 79 78 74 66 57 54 45 28
SP42-7 11 15 92 91 86 77 66 63 52 32
SP42-8 13 17.5 105 104 98 87 75 72 58 36
SP42-9 15 20 118 117 110 97 84 80 65 40
SP42-10 15 20 132 130 122 108 93 89 72 45
SP42-11 18.5 25 144 142 134 119 103 98 79 49
SP42-12 18.5 25 157 155 146 130 112 107 87 54
SP42-13 22 30 170 168 158 141 122 116 94 58
SP42-14 22 30 183 181 160 152 131 125 102 63
SP42-15 22 30 196 194 182 163 140 134 109 67
SP42-16 25 40 209 207 194 174 150 143 116 72
SP42-17 25 40 222 220 206 184 159 152 123 77
SP42-18 30 40 235 233 218 195 168 161 131 81
SP42-19 30 40 248 246 231 206 178 170 138 86
SP42-20 30 40 261 259 243 217 187 179 145 90
SP42-21 37 50 274 271 255 228 196 188 152 95
SP42-22 37 50 287 283 267 238 205 197 160 99

尺寸和重量

SP42不锈钢多级深井潜水电泵外形尺寸图
SP42不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C ΦD
SP42-1 888 510 378 96 29
SP42-2 1111 620 491 96 33
SP42-3 1444 840 604 96/143 40/48
SP42-4 1637 920 717 96/143 47/58
SP42-5 1750 920 830 96/143 49/60
SP42-6 1829 870 959 143 73
SP42-7 1992 920 1072 143 80
SP42-8 2165 980 1185 143 89
SP42-9 2328 1030 1298 143 97
SP42-10 2441 1030 1411 143 100
SP42-11 2614 1090 1524 143 109
SP42-12 2727 1090 1637 143 111
SP42-13 2910 1160 1750 143 127
SP42-14 3023 1160 1863 143 129
SP42-15 3136 1160 1976 143 131
SP42-16 3319 1230 2089 143 145
SP42-17 3432 1230 2202 143 147
SP42-18 3645 1330 2315 143 162
SP42-19 3758 1330 2428 143 164
SP42-20 3871 1330 2541 143 167
SP42-21 4224 1570 2654 143 192
SP42-22 4337 1570 2767 143 194

SP60不锈钢多级深井潜水电泵

性能曲线

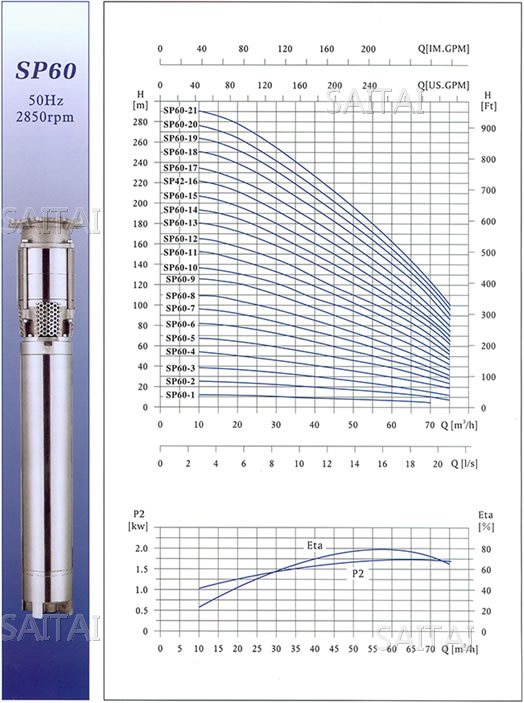

SP60不锈钢多级深井潜水电泵性能曲线图
SP60不锈钢多级深井潜水电泵性能曲线图

性能参数

泵
型
号 		配用功率 流量Q
m3/h 10 20 30 40 50 60 70 75
kw HP L/min 167 333 500 667 830 1000 1170 1250
扬程 H （m）
SP60-1 2.2 3   12.5 12 10.5 8.5 7 6 4
SP60-2 4.0 5.5 26 24.5 22 19 16.5 12.5 9 6
SP60-3 5.5 7.5 40 37 34 29 25 20 14 10
SP60-4 7.5 10 54 51 46 40 35 29 21 17
SP60-5 9.2 12.5 68 65 59 51 45 37 28 21
SP60-6 11 15 82 79 72 62 54 45 34 26
SP60-7 13 17.5 96 92 84 73 63 53 39 30
SP60-8 15 20 110 105 96 84 73 61 45 35
SP60-9 18.5 25 124 121 110 96 85 69 52 40
SP60-10 18.5 25 137 132 121 106 93 77 58 45
SP60-11 22 30 152 145 133 117 102 85 64 50
SP60-12 22 30 165 158 145 127 110 93 70 54
SP60-13 22 30 181 172 157 139 120 100 75 59
SP60-14 25 30 194 185 168 148 128 106 80 63
SP60-15 25 30 207 198 180 159 138 114 85 68
SP60-16 30 40 222 212 192 170 147 122 91 72
SP60-17 30 40 235 224 204 181 157 130 98 77
SP60-18 30 40 251 240 219 194 168 140 105 84
SP60-19 37 50 264 253 231 204 178 148 112 89
SP60-20 37 50 277 265 242 214 186 155 118 94
SP60-21 37 50 291 278 255 226 196 163 123 98

尺寸和重量

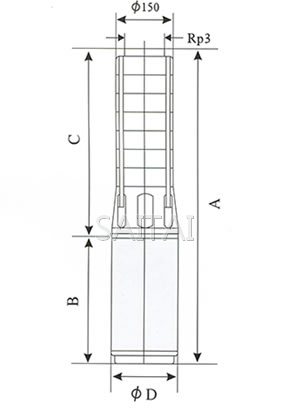

SP60不锈钢多级深井潜水电泵外形尺寸图
SP60不锈钢多级深井潜水电泵外形尺寸图
泵型号 尺寸（mm） 重量
?K
A B C ΦD
SP60-1 878 510 368 96 30
SP60-2 1231 750 481 96/143 35/41
SP60-3 1434 840 594 96/143 41/49
SP60-4 1627 920 707 96/143 48/59
SP60-5 1690 870 820 143 72
SP60-6 1869 920 949 143 78
SP60-7 2042 980 1062 143 87
SP60-8 2205 1030 1175 143 96
SP60-9 2378 1090 1288 143 105
SP60-10 2491 1090 1401 143 107
SP60-11 2674 1160 1514 143 123
SP60-12 2787 1160 1627 143 125
SP60-13 2900 1160 1740 143 127
SP60-14 3083 1230 1853 143 141
SP60-15 3196 1230 1966 143 143
SP60-16 3409 1330 2079 143 158
SP60-17 3522 1330 2192 143 160
SP60-18 3635 1330 2305 143 162
SP60-19 3988 1570 2418 143 188
SP60-20 4101 1570 2351 143 190
SP60-21 4214 1570 2644 143 191

注：
1.本网页的SP系列不锈钢多级深井潜水电泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

SP系列不锈钢多级深井潜水电泵相关产品

下一页：QY型充油式潜水电泵

返回至本系列目录：潜水泵

上一页：BQW矿用型隔爆排污排沙潜水电泵

关闭在线客服
"

  • 销售热线

  • 总机:021-66079660
  • 手机:180 1631 9660
