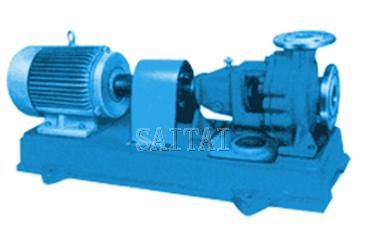

IH型不锈钢化工离心泵

IH型不锈钢化工离心泵
IH型不锈钢化工离心泵

IH型不锈钢化工离心泵是单级单吸(轴向吸入)耐腐蚀离心泵（简称：IH化工泵），供输送不含固体颗粒、具有腐蚀性、粘度类似水的液体。介质温度为-20°C～150°C，需要时采用冷却措施温度可更高。IH型不锈钢化工离心泵适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门。是全国泵行业采用ISO2858国际标准联合设计的系列产品，具有性能范围广，效率高、"三化"水平高和维修方便等特点。 IH泵系列泵有40个基本型，其中33个双速(2900、1450r/min)经过A、B两种型式的叶轮直径切割变型后，大112个规格。 按国际标准设计。其额定性能和尺寸等效采用国际标准ISO2858-1975(E)。是机械工业部确定取代F型耐腐蚀离心泵得节能、更新换代产品。 该泵采用新型的机械密封装置，适用区域广泛。如化工，冶金，电力，造纸，食品，制药，合成纤维等工业部门，用于输送腐蚀性得或不允许污染的介质。

IH化工泵（按设计点计)

转速：2900r/mim和1450r/mm
进口直径：50~200mm
流量：6.3~400m3/h
扬程:5~125m

IH化工泵结构简介

泵盖通过止口固定要中间支架上,然后通过泵体与中间支架止口的连接把泵盖夹紧在中间.泵体是轴向吸入,径向排出,脚支承式,可直接固定在底座上.悬架部件通过止口固定在中间支架上,并用悬架支架支撑在底座上.为拆卸方便,设计了加长联轴器,检修时可以不拆卸进出口联接管路、泵体和电动机。只需拆下长联轴器的中间联接件，即可退出转子部件进行检修。这是国际上一种通用的结构形式。 泵的密封型式采用填料密封或机械密封，由用户根据需要选用，同时根据需要允许采用适合于IS03069规定的密封空腔尺寸的其他结构的轴封型式（如带波纹管的机械密封和付叶轮密封等等）。

IH化工泵性能范围

流量Q 0.3～400m3/h 配带功率 0.55～90KW
扬程H 5～125m 进口直径 32～200mm
转速n 2900、1450r/min 最高工作压力 1.6MPa

IH化工泵性能参数表

泵型号 Model 流量 Q Capacity 扬程 Head H(m) 转速 Speed (r/min) 功率 P (KW) Power 效率 Efficiency η(％) 必需汽蚀余量 NPSHr (m)
M3/h L/S 轴功率Shaft Power 电机功率Motor Power
IH32-20-125 3.2 0.88 20 2900 0.48 按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid 35 5
IH32-20-160 3.2 0.88 32 0.93 30 3.5
IH32-20-200 3.2 0.88 50 1.62 27 4
IH32-20-250 3.2 0.88 80 4.1 17 4.5
IH40-25-125 6.3 1.74 20 0.66 52 5
IH40-25-160 6.3 1.74 32 1.53 36 3.5
IH40-25-200 6.3 1.74 50 2.52 34 3.5
IH40-25-250 6.3 1.74 80 5.3 26 4.5
IH50-32-125 7.5 2.08 23 2900 1.09 43 2
12.5 3.47 20 1.33 51 2
15 4.17 18 1.5 49 2.5
IH50-32-125A 6.8 1.89 18.8 2900 0.87 40 2
11.3 3.14 16.4 1.01 50 2
13.6 3.78 14.7 1.16 47 2.5
IH50-32-125 3.75 1.04 5.57 1450 0.16 36 1
6.3 1.74 5 0.19 45 1
7.5 2.08 4.5 0.21 44 1.2
IH50-32-125A 3.4 0.94 4.7 1450 0.13 33.3 1
5.7 1.59 4.1 0.149 43 1
6.8 1.89 3.7 0.163 42 1.2
IH50-32-160 7.5 2.08 34.5 2900 2.13 33 2
12.5 3.47 32 2.37 46 2
15 4.17 30 2.45 50 2.5
IH50-32-160A 6.8 1.89 28.5 2900 1.76 30 2
11.3 3.14 26.4 1.85 44 2
13.6 3.78 24.8 1.91 48 2.5
IH50-32-160 3.75 1.04 8.6 1450 0.3 29 1
6.3 1.74 8 0.34 40 1
7.5 2.08 7.5 0.36 43 1.2
IH50-32-160A 3.4 0.94 7.1 1450 0.253 25.9 1
5.7 1.59 6.6 0.277 37.1 1
6.8 1.89 6.2 0.28 41 1.5
IH50-32-200 7.5 2.08 51.8 2900 3.78 28 2
12.5 3.47 50 4.36 39 2
15 4.17 48 4.56 43 2.5
IH50-32-200A 6.8 1.89 42.7 2900 3.16 25 2
11.3 3.14 41 3.24 38 2
13.6 3.78 39.5 3.57 41 2.5
IH50-32-200 3.75 1.04 12.9 1450 0.57 23 1
6.3 1.74 12.5 0.65 33 1
7.5 2.08 12 0.68 36 1.2
IH50-32-200A 3.4 0.94 10.6 1450 0.488 20 1
5.7 1.59 10.3 0.516 31 1
6.8 1.89 9.9 0.54 34 1.2
IH50-32-250 7.5 2.08 82 2900 7.28 23 2
12.5 3.47 80 8.25 33 2
15 4.17 78.5 8.79 36.5 2.5
IH50-32-250A 7 1.94 71.9 2900 6.84 20 2
11.7 3.25 70 6.97 32 2
14 3.89 68.8 7.71 34 2.5
IH50-32-250B 6.6 1.83 63.6 2900 5.71 20 2
11 3.06 62 6.19 30 2
13.2 3.67 60.9 6.64 33 2.5
IH50-32-250 3.75 1.04 20.5 1450 1.23 17 1
6.3 1.74 20 1.27 27 1
7.5 2.08 6.2 1.29 31 1.2
IH50-32-250A 3.51 0.98 18 1450 1.12 15.4 1
5.9 1.64 17.5 1.125 25 1
7.02 1.95 17.2 1.18 27.9 1.2
IH65-50-125 15 4.17 21.3 2900 1.85 47 2
25 6.94 20 2.2 62 2
30 8.33 18.6 2.4 63 2.5
泵型号 Model 流量 Q Capacity 扬程H Head (m) 转速 Speed (r/min) 功率 P (KW) Power 效率 Efficiency η(％) 必需汽蚀余量 NPSH r (m)
M3/h L/S 轴功率Shaft Power 电机功率Motor Power
IH65-50-125A 13.6 3.78 17.6 2900 1.48 按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid 44 2
22.7 6.31 16.5 1.67 61 2
27.3 7.58 15.4 1.91 59.9 2.5
IH65-50-125 7.5 2.08 5.4 1450 0.25 44 1
12.5 3.47 5 0.31 55 1
15 4.17 4.5 0.33 56 1.2
IH65-50-125A 6.8 1.89 4.5 1450 0.23 41 1
11.3 3.14 4.1 0.234 54 1
13.6 3.78 3.7 0.258 53 1.2
IH65-50-160 15 4.17 34.2 2900 3.18 44 2
25 6.94 32 3.82 57 2
30 8.33 30 4.15 59 2.5
IH65-50-160A 13.6 3.78 28.4 2900 2.56 41 2
22.7 6.31 26.5 2.93 56 2
27.3 7.58 24.8 3.29 56 2.5
IH65-50-160 7.5 2.08 8.55 1450 0.45 39 1
12.5 3.47 8 0.53 51 1
15 4.17 7.5 0.58 52.5 1.2
IH65-50-160A 6.8 1.89 7.09 1450 0.37 35.5 1
11.3 3.14 6.6 0.41 49.6 1
13.6 3.78 6.2 0.46 49.9 1.2
IH65-40-200 15 4.17 53.2 2900 5.3 41 2
25 6.94 50 6.55 52 2
30 8.33 47.6 7.27 53.5 2.5
IH65-40-200A 13.6 3.78 43.9 2900 4.28 38 2
22.7 6.31 41 5.07 50 2
27.3 7.58 39.3 5.73 51 2.5
IH65-40-200 7.5 2.08 13.3 1450 0.78 35 1
12.5 3.47 12.5 0.93 46 1
15 4.17 11.9 1.02 47.5 1.2
IH65-40-200A 6.8 1.89 11 1450 0.64 31.8 1
11.3 3.14 10.3 0.72 44 1
13.6 3.78 9.8 0.81 44.8 1.2
IH65-40-250 15 4.17 81.2 2900 9.76 34 2
25 6.94 80 11.84 46 2
30 8.33 78.4 12.8 50 2.5
IH65-40-250A 14 3.89 71 2900 8.73 31 2
23.4 6.5 74.8 10.6 45 2
28 7.78 68.6 11.13 47 2.5
IH65-40-250B 13.2 3.67 62.8 2900 7.29 31 2
22 6.11 61.8 8.42 44 2
26.4 7.33 53 8.45 45 2.5
IH65-40-250 7.5 2.08 20.3 1450 1.48 28 1
12.5 3.47 20 1.75 39 1
15 4.17 19.6 1.86 43 1.2
IH65-40-250A 7 1.94 17.8 1450 1.35 25 1
11.7 3.25 17.5 1.47 37.9 1
14 3.89 17.2 1.64 40 1.2
IH65-40-315 15 4.17 126.8 2900 18.5 28 2
25 6.94 125 21.8 39 2
30 8.33 124 23.8 42.5 2.5
IH65-40-315A 14 3.89 111.2 2900 18.1 25 2
23.4 6.5 109.5 18.36 38 2
28 7.78 108.8 22.12 40 2.5
IH65-40-315B 13.2 3.67 98 2900 14.69 24 2
22 6.11 96.5 15.63 37 2
26.4 7.33 95.9 17.67 39 2.5
IH65-40-315 7.5 2.08 32.4 1450 3 22 1
12.5 3.47 32 3.3 33 1
15 4.17 31.7 3.5 37 1.2
IH65-40-315A 7 1.94 28.4 1450 2.84 19 1
11.7 3.25 28 2.78 31 1
14 3.89 27.8 3.12 34 1.2
泵型号 Model 流量 Q Capacity 扬程 H Head (m) 转速 Speed( r/min) 功率 P (KW) Power 效率 Efficiency η(％) 必需汽蚀余量 NPSHr (m)
M3/h L/S 轴功率Shaft Power 电机功率Motor Power
IH80-65-125 30 8.33 23.2 2900 3.16 按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid 60 3
50 13.9 20 3.95 69 3
60 16.7 17.6 4.29 67 4
IH80-65-125A 27.2 7.56 19.1 2900 2.48 57 3
45.3 12.58 16.5 3.14 67 3
54.5 15.12 14.5 3.36 64 4
IH80-65-125 15 4.17 5.8 1450 0.44 54 1.5
25 6.94 5 0.53 64 1.5
30 8.33 4.4 0.58 62 1.7
IH80-65-125A 13.6 3.78 4.8 1450 0.349 51 1.5
22.6 6.28 4.1 0.407 62 1.5
27.2 7.56 3.6 0.452 59 1.7
IH80-65-160 30 8.33 36 2900 5.16 57 2
50 13.9 32 6.5 67 2.3
60 16.7 28.4 7.14 65 3.3
IH80-65-160A 27.2 7.56 29.7 2900 4.08 54 2
45.4 12.6 26.4 5.02 65 2.3
54.4 15.12 23.4 5.39 62 3.3
IH80-65-160 15 4.17 9 1450 0.74 50 1.1
25 6.94 8 0.88 62 1.1
30 8.33 7.2 0.95 62 1.3
IH80-65-160A 13.6 3.78 7.4 1450 0.58 47.3 1.1
22.7 6.31 6.6 0.68 60 1.1
27.2 7.56 5.9 0.74 59 1.3
IH80-50-200 30 8.33 55.2 2900 8.5 53 2
50 13.9 50 10.8 63 2.5
60 16.7 45.2 11.9 62 3.2
IH80-50-200A 27.2 7.56 45.4 2900 6.73 50 2
45.3 12.58 41 8.29 61 2.5
54.4 15.12 37.2 9.35 59 3.2
IH80-50-200 15 4.17 13.5 1450 1.25 44 1.1
25 6.94 12.5 1.49 57 1.1
30 8.33 11.5 1.6 58 1.3
IH80-50-200A 13.6 3.78 11.1 1450 1 41 1.1
22.7 6.31 10.3 1.135 56.1 1.1
27.2 7.56 9.5 1.28 55 1.3
IH80-50-250 30 8.33 84 2900 16 43 2.5
50 13.9 80 20.6 53 2.5
60 16.7 75 22.7 54 2.5
IH80-50-250A 28.14 7.82 73.55 2900 13.2 42.7 2.5
46.9 13.03 70.5 16.1 56 2.5
56.28 15.63 67.4 17.8 58.03 3
IH80-50-250B 26.4 7.33 64.8 2900 11.4 40.86 2.5
44 12.22 62.2 13.8 54 2.5
52.8 14.67 60 15 57.52 3
IH80-50-250 15 4.17 21 1450 2.15 40 1.2
25 6.94 20 2.72 50 1.2
30 8.33 18.8 3.01 51 1.5
IH80-50-250A 14.04 3.9 18.2 1450 1.66 42 1.2
23.4 6.5 17.6 2.25 50 1.2
28.08 7.8 16.7 2.63 48.5 1.5
IH80-50-315 30 8.33 128 2900 33.1 38 2.5
50 13.9 125 34.1 50 2.5
60 16.7 123 38 53 3
IH80-50-315A 28.14 7.82 113.4 2900 21.5 40.4 2
46.9 13.03 110 28.1 50 2
56.28 15.63 107.7 30 55 2.5
IH80-50-315B 26.4 7.33 100.5 2900 17 43.5 2
44 12.22 97 24.2 48 2
52.8 14.67 95 25 54.6 2.5
IH80-50-315 15 4.17 32.5 1450 3.59 37 1
25 6.94 32 4.54 48 1
30 8.33 31.5 4.95 52 1.2
泵型号 Model 流量 Q Capacity 扬程 H Head(m) 转速 Speed (r/min)　 功率 P (KW) Power 效率Efficiency η(％) 必需汽蚀余量 NPSHr (m)
M3/h L/S 轴功率Shaft Power 电机功率Motor Power
IH80-50-315A 14.1 3.92 29.2 1450 3.52 按 液体的比重 和 粘度选用 Select according to viscosity and granite of liquid 31.8 1
23.5 6.53 28.3 4.12 44 1
28.2 7.83 27.1 4.41 47.2 1.2
IH100-80-125 60 16.7 23.7 2900 5.96 65 3
100 27.8 20 7.47 73 4.2
120 33.3 16.3 7.72 69 4.8
IH100-80-125A 55 15.3 19.4 2900 4.68 62 3
91.8 25.5 16.8 5.9 71 4.2
109 30.5 13.7 6.12 67 4.8
IH100-80-160 60 16.7 37 2900 10.1 60 3.8
100 27.8 32 11.9 73 4.3
120 33.3 28 12.5 73 5
IH100-80-160A 54.6 15.17 30.6 2900 7.98 57 3.8
91 25.28 26.5 9.25 71 4.3
109.2 30.34 23.2 9.85 70.4 5
IH100-80-160 30 8.33 9.25 1450 1.3 58 2.1
50 13.9 8 1.58 69 2.1
60 16.7 7 1.68 68 2.3
IH100-80-160A 27.3 7.58 7.66 1450 1.03 55.3 2.1
45.5 12.64 6.6 1.22 67 2.1
54.6 15.16 5.8 1.32 65.3 2.3
IH100-65-200 60 16.7 56 2900 14.5 63 3.4
100 27.8 50 18.9 72 3.9
120 23.3 44 20.3 71 5.2
IH100-65-200A 54.6 15.17 46.5 2900 11.5 60.1 3.4
91 25.28 41.5 14.7 70 3.9
109.2 30.34 36.6 16 68 5.2
IH100-65-200 30 8.33 14 1450 1.91 60 1.8
50 13.9 12.5 2.5 68 1.8
60 16.7 11 2.85 63 2.1
IH100-65-200A 27.3 7.58 11.6 1450 1.51 57 1.8
45.5 12.64 10.3 1.83 66 1.8
54.6 15.16 9.1 2.25 60.1 2.1
IH100-65-250 60 16.7 88 2900 25.2 57 3
100 27.8 80 32 68 3.6
120 33.3 74 36.1 67 4.5
IH100-65-250A 56.11 15.58 77 2900 21.8 54 3
93.5 25.97 70 27.4 65 3.6
112.2 31.16 64.7 30.9 64 4.5
IH100-65-250B 52.7 14.64 67.9 2900 18.3 53.3 3
87.8 24.39 61.7 23.1 64 3.6
105.4 29.28 57 26 62.9 4.5
IH100-65-250 30 8.33 22 1450 3.6 50 1.8
50 13.9 20 4.3 63 1.8
60 16.7 18.5 4.7 64 2.1
IH100-65-250A 28 7.79 19.2 1450 3.12 47 1.8
45.5 12.64 17.4 3.53 61 1.8
56 15.58 16.2 4.06 60.9 2.1
IH100-65-315 60 16.7 132 2900 44.9 48 2.8
100 27.8 125 54.9 62 3.2
120 33.8 119 60.8 64 4.2
IH100-65-315A 56.1 15.58 115.5 2900 39.2 45 2.8
93.5 25.97 109 45.5 61 3.2
112.2 31.16 104 52.1 61 4.2
IH100-65-315B 52.7 14.64 102 2900 33.3 44 2.8
88 24.44 97 38.7 60 3.2
105.4 29.28 92 44 60 4.2
IH100-65-315 30 8.33 33.5 1450 6.2 44 1.6
50 13.9 32 7.5 58 1.6
60 16.7 30.5 8.3 60 1.9
IH100-65-315A 28 7.79 29.3 1450 5.46 41 1.6
46.5 12.92 28 6.33 56 1.6
56 15.58 26.7 7.15 57 1.9
泵型号 Model 流量 Q Capacity 扬程H Head (m) 转速 Speed (r/min)　 功率 P (KW) Power 效率 Efficiency η(％) 必需汽蚀余量 NPSHr (m)
M3/h L/S Shaft Power Motor Power
IH125-80-160 　 　 　 2900 　 按 液体的比重 和 粘度选用 　 　
160 44.4 32 17.7 79 5.3
　 　 　 　 　 　
IH125-80-200 　 　 　 2900 　 　 　
160 44.4 50 28.3 77 4.3
IH125-80-250 　 　 　 2900 　 　 　
160 44.4 80 47.1 74 4
　 　 　 　 　 　
IH125-100-200 120 33.3 61 2900 29.3 68 4.5
200 55.6 50 35.4 77 5
240 66.7 41 38.3 70 5.8
IH125-100-200A 109.1 30.3 50.5 2900 23.1 64.9 4.5
182 50.56 41.4 27.4 75 5
218.2 60.6 34 30.1 67.1 5.8
IH125-100-200 60 16.7 15.25 1450 3.89 64 2.5
100 27.8 12.5 4.66 73 2.9
120 33.3 10.25 5.08 66 3.6
IH125-100-200A 54.7 15.2 12.6 1450 3.08 61 2.5
91 25.28 10.3 3.6 71 2.9
109.4 30.4 8.5 4.02 63 3.6
IH125-100-250 120 33.3 90 2900 47.4 62 3.7
200 55.6 80 58.1 75 4.5
240 66.7 73 64.5 74 5.5
IH125-100-250A 112 31.1 78 2900 40.3 59 3.7
186.5 51.8 69.5 48.35 73 4.5
224 62.2 63.5 54.5 71 5.5
IH125-100-250B 105.5 29.3 69 2900 34.2 58 3.7
175.5 48.75 61.5 41.4 71 4.5
211 58.6 56 46 69.9 5.5
IH125-100-250 60 16.7 22.5 1450 6.23 59 2
100 27.8 20 7.56 72 2.3
120 33.3 18.25 8.4 71 3
IH125-100-250A 56 15.56 19.5 1450 5.31 56 2
93 25.83 17.4 6.29 70 2.3
112 31.1 15.9 7.13 68 3
IH125-100-315 120 33.3 132.5 2900 65.3 52.6 4
200 55.6 125 94.6 72 4.5
240 66.7 120 103 75 5
IH125-100-315 60 16.7 33.5 1450 10.3 53 2.5
100 27.8 32 13.5 65 2.5
120 33.3 30.5 15.1 66 3
IH125-100-400 60 16.7 52 1450 17.7 48 2.5
100 27.8 50 24.8 55 2.5
120 33.3 48.5 25.5 62 3
IH125-100-400A 54.6 15.17 46 1450 13 44 2.5
91 25.28 41 19 51 2.5
109.2 30.34 36.6 19.6 58 3
IH150-125-250 120 33.3 24.8 1450 12.3 66 2.5
200 55.6 20 14.1 77 2.8
240 66.7 15 14.4 68 3.5
IH150-125-250A 109.1 30.3 20.5 1450 9.7 62.8 2.5
182 50.56 16.5 10.9 75 2.8
218.2 60.6 12.4 11.3 65.2 3.5
IH150-125-315 120 33.3 36.3 1450 18.8 63 2.5
200 55.6 32 23.2 75 2.8
240 66.7 28.5 25.9 72 3.8
IH150-125-315A 109.1 30.3 30 1450 14.85 60 2.5
182 50.56 25.5 17.32 73 2.8
218.2 60.6 23.5 20.23 69 3.8
IH150-125-400 120 33.3 57.5 1450 30.8 61 3
200 55.6 50 38.9 70 2.5
240 66.7 44 45.6 63 3
IH150-125-400A 109.1 30.3 47.5 1450 24.3 58 2
182 50.56 41 29.9 68 2.5
218.2 60.6 36.5 36.1 60 3
IH200-150-250 240 66.7 23 1450 23.3 　 2.5
400 111.1 20 29.4 74 2.8
460 127.8 18 30.6 　 3
IH200-150-315 240 66.7 35.6 1450 34.7 67 3
400 111.1 32 44.1 79 3.5
460 127.8 29.4 47.8 77 4
IH200-150-315A 218.2 60.6 29.4 1450 27.3 64 3
363 100.8 25.5 32.7 77 3.5
418 116.1 24.3 37.4 74 4
IH200-150-400 240 66.7 55.8 1450 54.4 67 3
400 111.1 50 69.8 78 3.5
460 127.8 47 78.5 75 4
IH200-150-400A 218.2 60.6 46 1450 42.7 64 3
363 100.8 41 53.3 76 3.5
418 116.1 38.8 61.3 72 4

注：
1.本网页的IH型不锈钢化工离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

IH型不锈钢化工离心泵相关产品

下一页：CZ型标准化工流程泵

返回至本系列目录：化工泵

上一页：FIJ型悬臂式化工离心泵

关闭在线客服
"

  • 销售热线

  • 总机:021-66079660
  • 手机:180 1631 9660
