QDL、QDLF型不锈钢立式多级离心泵

QDL、QDLF型不锈钢立式多级离心泵（简称：QDL、QDLF多级泵），系属轻型不锈钢制立式多级离心泵类产品。具有以下特点：
低噪声：配置Y2型优型电机运行平稳，噪声低
无泄漏：特选机械密封，科学的加工工艺，专业技术的保证，实现了"无泄漏"的追求
拆装简便：刚性联轴器，花键泵轴设计，且重理相比铸铁泵减轻约50％，操作性更好
安装便捷：进、出水口在同一水平面，对管路要求降低，且管路使用更可靠，稳定性高
泵房建筑投资更少：在原来立式多级泵的基础上进行革新，体积小，占地面积小
避免水质的第二次污染：导流部件、轴等用不锈钢制造，克服了铸铁泵污染严重的缺点，保证了水质的质量
无锈蚀困扰：采用不锈钢套筒，更好的适应各种环境，永不生锈
寿命更长：不锈钢板材冲压、焊接叶轮，重量轻、平衡性好，运行稳定
维护费用低：采用水润承设计，运行更可靠，无须润滑保养
高效节能：更优水力模型、光滑的过流部件，大大提高了机械效率

QDL、QDLF型不锈钢立式多级离心泵
QDL、QDLF型不锈钢立式多级离心泵

QDL、QDLF多级泵产品范围

说明/ QDL2 QDL4 QDL8 QDL16 QDL32
额定流量/ [m3/h] 2 4 8 16 32
额定流量/ [1/s] 0.56 1.1 2.2 4.4 8.9
流量范围/ [m3/h] 1～3.5 1.5～8 5～12 8～22 16～40
流量范围/ [1/s] 0.28～0.97 0.42～2.2 1.4～3.3 2.2～6.1 4.4～11.1
最大压力/ [bar] 23 21 21 22 26
电机功率/ [kw] 0.37～3 0.37～4 0.75～7.5 2.2～15 1.5～30
温度范围/ [°C] -15～+120
最高效率 46 59 64 70 76
类型
QDL
QDLF
QDLF管路联接
DIN法兰 DN25 DN32 DN40 DN50 DN65
管螺纹

QDL、QDLF多级泵应用范围

QDL/QDLF是一种多功能产品，可以输送从自来水到工业液体的各种不同介质，适应于不同温度、流量和压力范围，QDL适应于无腐蚀性液体，QDLF适用于轻度腐蚀性液体。供水：水厂过滤器与输送、水厂分区送水、主管增压、高层建筑增压。工业增压：流程水系统、清洗系统、高压冲洗系统、消防系统。工业液体输送：冷却和空调系统、锅炉给水和冷凝系统、机床配套、酸和碱。水处理：超滤系统、反渗透系统、蒸馏系统、分离器、游泳池。灌溉：农田灌溉、喷灌、滴灌。

QDL、QDLF多级泵运行条件

介质：稀薄、干净、非易燃易爆并不含固体颗粒或纤维的液体。 液体温度：常温型-15°C至+70°C。 热水型：+70°C至+120°C。 环境温度：最高+40°C。 海拔：最高1000m。

QDL、QDLF多级泵泵体与电机

QDL/QDLF为安装标准电机的非自吸不锈钢立式多级泵，电机轴通过泵头用联轴器直接与泵轴联接，拉杆螺栓将耐压筒、过流部件固定在泵头和进出水段之间，泵进出水口在泵底同一直线上；本泵可规格需要配置智能保护器，对泵干转、缺相、过载等进行有效保护。 电机为全封闭，风冷式二级标准电机。防护等级：IP55；绝缘等级：F； 标准电压：50Hz：1×220-230/240V；3×200-220/346-380V；3×220-240/380-415V；3×380-415V

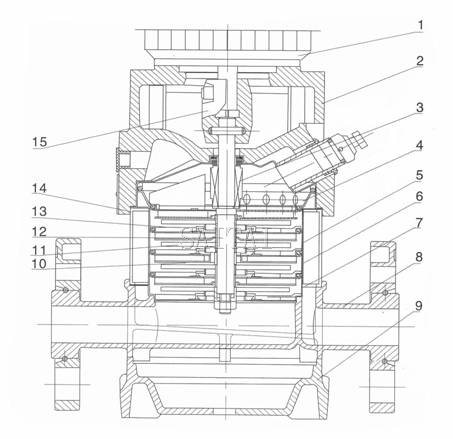

QDL、QDLF多级泵截面图QDL,QDLF2,4

QDL、QDLF多级泵截面图QDL,QDLF2,4
QDL、QDLF多级泵截面图QDL,QDLF2,4

QDL、QDLF多级离心泵 材料QDL，QDLF2，4

序号 名称 材料 AISI 序号 名称 材料 AISI
1 电 机 9 底座 铸铁 ASTM25B
2 电 机 座 铸铁 ASTM25B 10 轴承 碳化钨 AISI304
3 机械密封 11 叶轮 不锈钢 AISI316
4 出口导流器 不锈钢 AISI304 12 轴 不锈钢 AISI304
5 带轴承座导流器 不锈钢 l AISI304 13 叶轮隔 不锈钢 AISI304
6 导流器 不锈钢 AISI304 14 耐压筒 不锈钢
7 进口导流器 不锈钢 AISI304 15 联轴器 碳钢
8 泵座 不锈钢 ASTM25B 橡胶零件 FPM

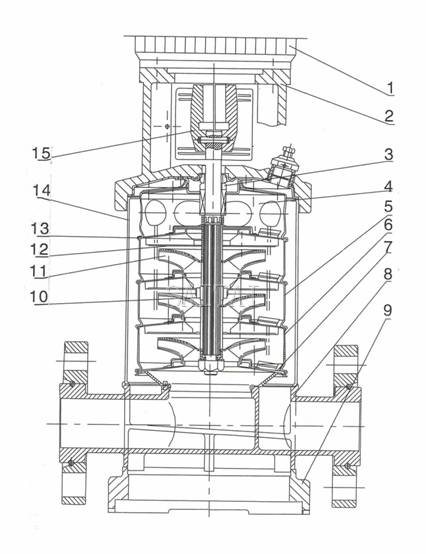

QDL、QDLF多级泵截面图QDL，QDLF8,16

QDL、QDLF多级泵截面图QDL，QDLF8,16
QDL、QDLF多级泵截面图QDL，QDLF8,16

QDL、QDLF多级泵材料QDL，QDLF8,16

序号 名称 材料 AISI ASTM
1 电 机
2 电 机 座 铸铁 ASTM25B
3 机械密封
4 出口导流器 不锈钢 AISI304
5 带轴承座导流器 不锈钢 AISI304
6 导流器 不锈钢 AISI304
7 进口导流器 不锈钢 AISI304
8 泵座 不锈钢 AISI304
9 底座 铸铁 ASTM25B
10 轴承 碳化钨
11 叶轮 不锈钢 AISI304
12 轴 不锈钢 AISI316
13 叶轮隔 不锈钢 AISI304
14 耐压筒 不锈钢
15 联轴器 碳钢
橡胶零件 FPM

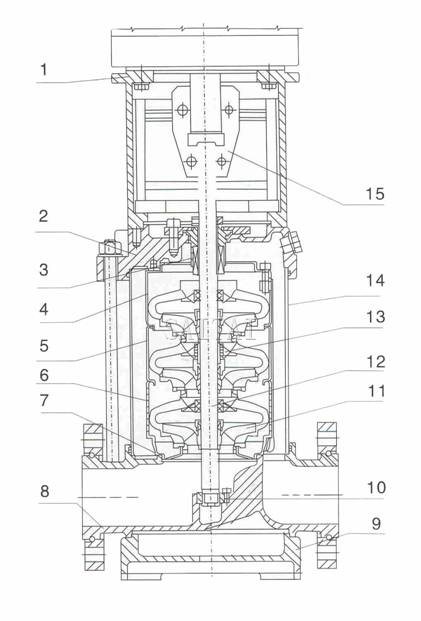

QDL、QDLF多级泵截面图QDL,QDLF32

QDL、QDLF多级泵截面图QDL,QDLF32
QDL、QDLF多级泵截面图QDL,QDLF32

QDL、QDLF多级泵材料QDL，QDLF32

序号 名称 材料 AISI ASTM
1 电 机 座 铸铁 ASTM25B
3 机械密封 碳化钨
4 出口导流器 不锈钢 AISI304
5 带轴承座导流器 不锈钢 AISI304
6 导流器 不锈钢 AISI304
7 进口导流器 不锈钢 AISI304
9 底座 铸铁 ASTM25B
10 下轴承 碳化钨
11 叶轮 不锈钢 AISI304
12 轴 不锈钢 AISI316
13 中间轴套 碳化钨
14 耐压筒 不锈钢 AISI304
15 联轴器 碳钢
橡胶零件 FPM
QDL
2 泵端座 铸铁 ASTM25B

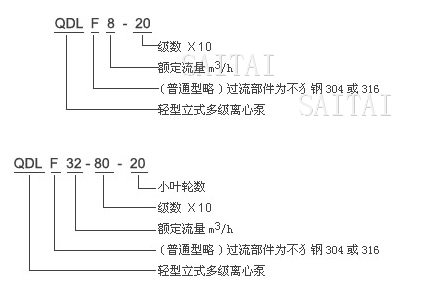

QDL、QDLF多级泵型号含义

QDL、QDLF多级泵型号含义
QDL、QDLF多级泵型号含义

QDL、QDLF多级泵最大进口压力

型号 最大进口压力
QDL, QDLF2
QDL,QDLF2-20 6[bar]
QDL,QDLF2-30～2-110 10[bar]
QDL,QDLF-130～2-260 15[bar]
QDL,QDLF4
QDL,QDLF4-20 6[bar]
QDL,QDLF4-30～4-100 10[bar]
QDL,QDLF4-120～4-220 15[bar]
QDL,QDLF8
QDL,QDLF8-20/1～8-60 6[bar]
QDL,QDLF8-80～8-200 10[bar]
QDL,QDLF16
QDL,QDLF16-20～16-30 6[bar]
QDL,QDLF16-40～16-160 10[bar]
QDL,QDLF32
QDL,QDLF32-10-1～32-20-2 3[bar]
QDL,QDLF32-20～32-40 4[bar]
QDL,QDLF32-50-2～32-100 10[bar]
QDL,QDLF32-110-2～32-140 15[bar]

QDL、QDLF多级泵最大工作压力

型号 曲线号
QDL,QDLF2
QDL,QDLF2-20～150 1
QDL,QDLF2-180～2-260 2
QDL,QDLF4
QDL,QDLF4-20～4-140 1
QDL,QDLF4-160～4-220 2
QDL,QDLF8
QDL,QDLF8-20/1～8-120 1
QDL,QDLF8-140～8-200 3
QDL,QDLF16
QDL,QDLF16-20～16-80 1
QDL,QDLF16-100～16-160 3
QDL,QDLF32
QDL,QDLF32-10-1～32-70 1
QDL,QDLF32-80-2～32-120 4
QDL,QDLF32-130-2～32-140 5

QDL、QDLF2系列多级泵尺寸和重量

泵型号 尺寸（毫米） 重量 （公斤）
B1 B2 B1+ B2 D1 D2
QDL2-20 220 225 445 145 110 20
QDL2-30 238 225 463 145 110 20
QDL2-40 256 225 481 145 110 20
QDL2-50 274 225 499 145 110 20
QDL2-60 297 225 522 145 110 25
QDL2-70 315 225 540 145 110 25
QDL2-90 351 245 596 170 150 30
QDL2-110 387 245 632 170 150 30
QDL2-130 440 245 685 170 150 35
QDL2-150 476 245 721 170 150 35
QDL2-180 530 265 795 180 155 40
QDL2-220 602 265 867 180 155 45
QDL2-260 682 290 972 180 155 50

QDL、QDLF2系列多级泵性能表

泵型号 配用电机（KW） Q m3/h 1 1.2 1.6 2.0 2.4 2.8 3.2 3.5
QDL2-20 0.37 Hm 18 17 16 15 13 12 10 8
QDL2-30 0.37 27 26 24 22 20 18 15 12
QDL2-40 0.55 36 35 33 30 26 24 20 16
QDL2-50 0.55 45 43 40 37 33 30 24 20
QDL2-60 0.75 53 52 50 45 40 36 30 24
QDL2-70 0.75 60 61 57 52 47 41 35 28
QDL2-90 1.1 80 78 73 67 61 54 45 37
QDL2-110 1.1 98 95 89 82 73 64 54 44
QDL2-130 1.5 116 114 106 98 89 78 65 52
QDL2-150 1.5 134 130 123 112 100 90 73 60
QDL2-180 2.2 161 157 148 136 121 108 91 76
QDL2-220 2.2 197 192 180 165 148 130 110 90
QDL2-260 3.0 232 228 214 198 179 158 130 110

QDL、QDLF4系列多级泵尺寸和重量

泵型号 尺寸（毫米） 重量 （公斤）
B1 B2 B1+ B2 D1 D2
QDL4-20 235 225 460 145 110 20
QDL4-30 265 225 490 145 110 20
QDL4-40 295 225 520 145 110 20
QDL4-50 325 245 570 170 150 20
QDL4-60 350 245 595 170 150 20
QDL4-80/7 420 245 665 170 150 25
QDL4-80 420 245 665 170 150 25
QDL4-100 475 265 740 180 155 30
QDL4-120 530 265 795 180 155 30
QDL4-160/4 645 290 935 180 155 35
QDL4-160 645 290 935 180 155 35
QDL4-190 725 325 1050 210 180 35
QDL4-220 805 325 1130 210 180 40

QDL、QDLF4系列多级泵性能表

泵型号 配用电机（KW） Q m3/h 1.5 2.0 3.0 4.0 5.0 6.0 7.0 8.0
QDL4-20 0.37 Hm 19 18 17 15 13 10 8 6
QDL4-30 0.55 28 27 26 24 20 18 13 10
QDL4-40 0.75 38 36 34 32 27 24 19 13
QDL4-50 1.1 47 45 43 40 34 31 23 17
QDL4-60 1.1 56 54 52 48 41 37 28 20
QDL4-80/7 1.5 66 63 61 56 48 43 33 24
QDL4-80 1.5 74 72 70 64 55 50 38 27
QDL4-100 2.2 96 90 87 81 71 62 48 34
QDL4-120 2.2 114 108 104 95 85 75 58 41
QDL4-160/4 3.0 136 126 122 112 101 89 68 48
QDL4-160 3.0 152 144 140 129 115 101 78 55
QDL4-190 4.0 183 171 168 153 137 122 93 67
QDL4-220 4.0 211 200 192 178 160 138 108 79

QDL、QDLF8系列多级泵尺寸和重量

泵型号 尺寸（毫米）   重量 （公斤
B1 B2 B1+ B2 D1 D2 D3
QDL8-20 350 225 575 145 110   25
QDL8-30 380 245 625 170 150   30
QDL8-40 425 245 670 170 150   30
QDL8-50 455 265 720 180 155   40
QDL8-60 485 265 750 180 155   40
QDL8-80 550 290 840 180 155   45
QDL8-100 610 325 935 210 180   55
QDL8-120 670 325 995 210 180   55
QDL8-140 750 395 1145 230 190 300 80
QDL8-160 810 395 1205 230 190 300 80
QDL8-180 870 435 1305 270 210 300 90
QDL8-200 930 435 1365 270 210 300 90

QDL、QDLF8系列多级泵性能表

泵型号 配用电机（KW） Q m3/h 5 6 7 8 9 10 11 12
QDL8-20 0.75 Hm 21 20 19 18 17 16 15 14
QDL8-30 1.1 31 30 29 28 26 24 23 20
QDL8-40 1.5 41 40 39 37 35 32 30 27
QDL8-50 2.2 52 50 48 46 44 41 37 34
QDL8-60 2.2 62 60 58 55 53 49 45 41
QDL8-80 3.0 83 80 78 74 70 65 60 54
QDL8-100 4.0 104 100 97 92 88 80 75 68
QDL8-120 4.0 125 120 116 110 105 97 90 81
QDL8-140 5.5 146 140 136 129 123 113 105 95
QDL8-160 5.5 166 160 155 147 140 130 120 108
QDL8-180 7.5 187 180 175 166 158 146 135 122
QDL8-200 7.5 208 200 194 185 175 162 150 135

QDL、QDLF16系列多级泵尺寸和重量

泵型号 尺寸（毫米）   重量 （公斤
B1 B2 B1+ B2 D1 D2 D3
QDL16-30/2 455 265 720 180 155   40
QDL16-30 455 290 745 180 155   50
QDL16-40 500 325 825 210 180   55
QDL16-50 565 395 960 230 190 300 70
QDL16-60 610 395 1005 230 190 300 75
QDL16-70 655 435 1090 270 210 300 80
QDL16-80 700 435 1135 270 210 300 80
QDL16-100 820 490 1310 330 255 350 115
QDL16-120 910 490 1400 330 255 350 115
QDL16-140 1000 490 1490 330 255 350 160
QDL16-160 1090 490 1580 330 255 350 165

QDL、QDLF16系列多级泵性能表

泵型号 配用电机（KW） Q m3/h 8 10 12 14 16 18 20 22
QDL16-30/2 2.2 Hm 28 27 26 25 23 21 19 17
QDL16-30 3.0 42 41 39 37 35 32 29 26
QDL16-40 4.0 56 54 52 50 47 44 38 34
QDL16-50 5.5 69 68 65 62 59 54 48 43
QDL16-60 5.5 83 81 78 75 70 64 58 52
QDL16-70 7.5 97 95 92 87 82 75 68 61
QDL16-80 7.5 111 108 105 100 94 86 77 70
QDL16-100 11 139 136 131 125 118 108 97 87
QDL16-120 11 167 163 157 150 141 129 116 105
QDL16-140 15 194 190 184 175 165 151 136 122
QDL16-160 15 222 217 210 200 189 173 155 140

QDL、QDLF多级泵并联运行

将多台泵并联取代一台大泵可能更具优越性。在变流量系统中，适应系统所需工作点。增加供水可能性，因为当泵出故障时，仅影响系统的部分流量 检查确保不会/没有处于气蚀状态 如果工作需求变化考虑将两台或更多台并联

注：
1.本网页的QDL、QDLF型不锈钢立式多级离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
