DF型多级卧式离心泵

DF型多级卧式离心泵（简称DF型多级泵）系卧式单吸多级分段式离心泵类产品，采用了国家推荐使用的高效节能产品的水力模型。具有效率高、性能范围广、运转安全和平稳、噪音低、寿命长、安装维修方便等优点，可供输送不含固体颗粒（磨料）、不含悬浮物的清水或物理化学性质类似于其它液体之用。也中通过改变泵的材质（或泵过流部分的材质）、密封形式和增加冷却系统用于输送热水、油类、腐蚀性或含磨料的介质等。

DF型多级泵适用范围

DF型泵供输送不含固体颗粒、温度为－20℃～105℃的腐蚀性液体，泵进口允许压力小于0.6MPa。用户可根据输送介质的名称、浓度、比重、使用温度及泵进口压力行等合理选用泵的材质、密封形式、泵的结构和确定电机的容量等。 DF型泵供输送温度为-20-105℃，不含固体颗粒、有腐蚀性的液体。泵的进口压力小于0.6MPa。 DF型泵是卧式、单吸、多级分段式离心泵。泵的出口入口均垂直向上。用拉紧螺栓将泵的吸入段、中段、吐出段联结成一体。泵转子由装在轴上的叶轮、平衡盘等零件组成。转子两端由滚动轴泵或滑动轴承支撑，滚动轴承用油脂润滑。转子轴向力由平衡盘平衡。 轴封采用机械密封或填料密封。轴两端有密封，内装机械，密封或软填料，密封函中通入有一定压力的水，起水封和冷却作用。在轴封处装有可更换的轴套，保护泵轴。泵通过弹性联轴器由原动机直接驱动。从原动方向看泵，泵为顺时针方向旋转。

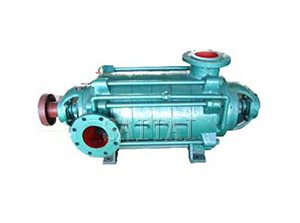

DF型多级卧式离心泵
DF型多级卧式离心泵

DF型多级泵技术参数

泵型号Pump Type 流量 Capacity Q (m3/h) 扬程head H(m) 转速Speed n (r/min) 功率(kw)Power 效率Efficiencyη(%) 允许吸上真空高度Hs(m) permiss 叶轮直径 D2(mm) impellerdiameter 重量WeightW(kg) 外形尺寸(mm)Outlinedimension 口径(mm)caliber 备注Remark
轴功率ShaftPower 配带功率Motorpower 长long 宽weight 高high 吸入imbibe 排出discharged
DF25-50 15 154.5 2950 14.3 22 44 7.7 196 270 930 522 480 80 80 级数3
25 150 18.9 54 7.5
28 144 20.3 54 7.4
DF25-50 15 206 2950 19.1 30 44 7.7 196 295 990 522 480 80 80 级数4
25 200 25.2 54 7.5
28 192 27.1 54 7.4
DF25-50 15 257.5 2950 23.9 37 44 7.7 196 315 1050 522 480 80 80 级数5
25 250 31.5 54 7.5
28 240 33.9 54 7.4
DF25-50 15 309 2950 28.6 55 44 7.7 196 340 1110 522 480 80 80 级数6
25 300 37.8 54 7.5
28 288 40.7 54 7.4
DF25-50 15 360.5 2950 33.4 55 44 7.7 196 360 1170 522 480 80 80 级数7
25 350 44.1 54 7.5
28 336 47.5 54 7.4
DF25-50 15 412 2950 38.2 75 44 7.7 196 385 1230 522 480 80 80 级数8
25 400 50.4 54 7.5
28 384 54.2 54 7.4
DF25-50 15 463.5 2950 43 75 44 7.7 196 405 1290 522 480 80 80 级数9
25 450 56.7 54 7.5
28 432 61 54 7.4
DF25-50 15 515 2950 47.7 75 44 7.7 196 430 1350 522 480 80 80 级数10
25 500 63 54 7.5
28 480 67.8 54 7.4
DF25-50 15 566 2950 52.5 100 44 7.7 196 450 1410 522 480 80 80 级数11
25 550 69.3 54 7.5
28 528 74.6 54 7.4
DF25-50 15 618 2950 57.3 100 44 7.7 196 470 1470 522 480 80 80 级数12
25 600 75.6 54 7.5
28 576 81.4 54 7.4
DF46-50 28 172.5 2950 24.8 37 53 7.4 208 270 930 522 480 80 80 级数3
46 150 29.9 63 7.3
50 144 31 63.2 71
DF46-50 28 230 2950 33.1 55 53 7.4 208 295 990 522 480 80 80 级数4
46 200 39.8 63 7.3
50 192 41.3 63.2 7.2
泵型号PumpType 流量CapacityQ (m3/h) 扬程headH(m) 转速Speedn (r/min) 功率(kw)Power 效率Efficiencyη(%) 允许吸上真空高度Hs(m) permiss 叶轮直径 D2(mm) impellerdiameter 重量WeightW(kg) 外形尺寸(mm)Outlinedimension 口径(mm)caliber 备注Remark
轴功率ShaftPower 配带功率Motorpower 长long 宽weight 高high 吸入imbibe 排出discharged
DF46-50 28 287.5 2950 41.4 55 53 7.4 208 315 1050 522 480 80 80 级数5
46 250 49.8 63 7.3
50 240 51.6 63.2 7.2
DF46-50 28 345 2950 49.6 75 53 7.4 208 340 1110 522 480 80 80 级数6
46 300 59.7 63 7.3
50 288 61.9 63.2 71
DF46-50 28 402.5 2950 57.9 100 53 7.4 208 360 1170 522 480 80 80 级数7
46 350 69.7 63 7.3
50 336 72.2 63.2 7.2
DF4-50 28 460 2950 66.2 100 53 7.4 208 385 1230 522 480 80 80 级数8
46 400 79.6 63 7.3
50 384 82.6 63.2 71
DF46-50 28 517.5 2950 74.4 100 53 7.4 208 405 1290 522 480 80 80 级数9
46 450 89.6 63 7.3
50 432 92.9 63.2 7.2
DF46-50 28 575 2950 82.7 110 53 7.4 208 430 1350 522 480 80 80 级数10
46 500 99.5 63 7.3
50 480 103.2 63.2 7.2
DF46-50 28 632.5 2950 91 132 53 7.4 208 450 1410 522 480 80 80 级数11
46 550 109.5 63 7.3
50 528 113.5 63.2 7.2
OF46-50 28 690 2950 99.3 132 53 7.4 208 475 1470 522 480 80 80 级数12
46 600 119.4 63 7.3
50 576 123.9 63.2 7.2
DF46-30 27 102 2950 11.8 22 54.5 7 166 180 775 600 585 80 80 级数3
46 90 17 66 6
50 87 18.1 65.5 5
DF46-30 27 136 2950 15.75 30 54.5 7 166 190 838 600 585 80 80 级数4
46 120 22.8 66 6
50 116 24.2 May-65 5
DF46-30 27 170 2950 19.7 37 54.5 7 166 214 911 660 610 80 80 级数5
46 150 28.5 66 6
50 145 30.2 65.5 5
DF46-30 27 204 2950 23.6 45 54.5 7 166 231 974 660 610 80 80 级数6
46 180 34.2 66 6
50 174 36.2 65.5 5
泵型号PumpType 流量CapacityQ (m3/h) 扬程headH(m) 转速Speedn (r/min) 功率(kw)Power 效率Efficiencyη(%) 允许吸上真空高度Hs(m) permiss 叶轮直径 D2(mm) impellerdiameter 重量WeightW(kg) 外形尺寸(mm)Outlinedimension 口径(mm)caliber 备注Remark
轴功率ShaftPower 配带功率Motorpower 长long 宽weight 高high 吸入imbibe 排出discharged
DF46-30 27 238 2950 27.6 55 54.5 7 166 248 1037 710 640 80 80 级数7
46 210 40 66 6
50 202 42 65.5 5
DF46-30 27 272 2950 31.5 55 54.5 7 166 265 1100 710 640 80 80 级数8
46 240 45.8 66 6
50 232 48.4 65.5 5
DF46-30 27 306 2950 35.4 75 54.5 7 166 282 1163 760 770 80 80 级数9
46 270 51.3 66 6
50 260 54.2 65.5 5
DF46-30 27 340 2950 39.4 75 54.5 7 166 299 1266 760 770 80 80 级数10
46 300 57 66 6
50 290 60.4 65.5 5
DF85-45 54 153 2950 36.3 55 62 6.8 200 887 840 740 680 150 150 级数3
85 135 46 68 5.1
97 126 47.7 70 4.2
DF85-45 54 204 2950 48.4 75 62 6.8 200 1021 914 740 680 150 150 级数4
85 180 61.2 68 5.1
97 168 63.6 70 4.2
DF85-45 54 255 2950 60.5 90 62 6.8 200 1165 993 740 680 150 150 级数5
85 225 76.7 68 5.1
97 210 79.7 70 4.2
DF85-45 54 306 2950 72.5 110 62 6.8 200 1696 1067 940 775 150 150 级数6
85 270 91.8 68 5.1
97 252 95.5 70 4.2
DF85-45 54 357 2950 84.7 132 62 6.8 200 1832 1114 960 775 150 150 级数7
85 315 107.5 68 5.1
97 294 111 70 4.2
DF85-45 54 408 2950 97 160 62 6.8 200 1958 1215 960 775 150 150 级数8
85 360 122.5 68 5.1
97 336 127.5 70 4.2
DF85-45 54 459 2950 109 185 62 6.8 200 2225 1289 1080 775 150 150 级数9
85 405 138 68 5.1
97 378 142.5 70 4.2
DF85-67 55 222 2950 66.6 90 50 6.7 235 846 1407 674 620 150 150 级数3
85 201 75 62 6
100 183 79.2 63 5.6
DF85-67 55 296 2950 88.8 110 50 6.7 235 964 1495 674 620 150 150 级数4
85 268 100 52 6
100 244 105.6 63 5.6
DF85-67 55 370 2950 111 160 50 6.7 235 1126 1583 674 620 150 150 级数5
85 335 125 52 6
100 305 132 63 5.6
DF85-67 55 444 2950 133.2 190 50 6.7 235 1434 1671 674 620 150 150 级数6
85 402 150 52 6
100 365 158.4 63 5.6
DF85-67 55 518 2950 155.4 190 50 6.7 235 1556 1759 674 620 150 150 级数7
85 469 17 52 6
100 427 184.8 63 5.6
泵型号PumpType 流量CapacityQ (m3/h) 扬程headH(m) 转速Speedn (r/min) 功率(kw)Power 效率Efficiencyη(%) 允许吸上真空高度Hs(m) permiss 叶轮直径 D2(mm) impellerdiameter 重量WeightW(kg) 外形尺寸(mm)Outlinedimension 口径(mm)caliber 备注Remark
轴功率ShaftPower 配带功率Motorpower 长long 宽weight 高high 吸入imbibe 排出discharged
DF85-67 55 592 2950 177.6 220 50 6.7 235 1624 1847 674 620 150 150 级数8
85 536 200 52 6
100 488 211.2 63 5.6
DF85-67 55 666 2950 199.8 250 50 6.7 235 1840 1935 674 620 150 150 级数9
85 603 225 52 6
100 549 237.6 63 5.6
DFl55-30 119 98.1 1480 43.05 75 74 7.5 305 540 1168 605 630 150 150 级数3
155 92.1 50.4 77 6.9
190 84 58.06 75 5.8
DFl55-30 119 130.8 1480 57.4 90 74 7.5 305 620 1283 605 630 150 150 级数4
155 122.8 67.2 77 6.9
190 112 77.42 75 5.8
DFl55-30 119 163.5 1480 71.75 110 74 7.5 305 690 1428 605 630 150 150 级数5
155 152.5 84 77 6.9
190 140 96.78 75 5.8
DFl55-30 119 196.2 1480 86.1 132 74 7.5 305 770 1543 605 630 150 150 级数6
155 184.2 100.8 77 6.9
190 168 116.16 75 5.8
DFl55-30 119 228 1480 100.45 160 74 7.5 305 850 1658 605 630 150 150 级数7
155 214.9 117.6 77 6.9
190 196 135.52 75 5.8
DFl55-30 119 261.6 1480 114.8 190 74 7.5 305 930 1773 605 630 150 150 级数8
155 245 134.4 77 6.9
190 224 154.88 75 5.8
DFl55-30 119 294.3 1480 129.15 190 74 7.5 305 1010 1888 605 630 150 150 级数9
155 276.3 151.2 77 6.9
190 252 174.24 75 5.8
DFl55-30 119 327 1480 143.5 220 74 7.5 305 1090 2003 605 630 150 150 级数10
155 307 168.5 77 6.9
190 280 193.6 75 5.8
DF280-43 168 141 1480 93.6 160 69 7 360 930 1386 737 780 200 200 级数3
280 129 127.8 77 5.5
336 114 141 74 3.9
DF280-43 168 188 1480 124.8 220 69 7 360 1040 1516 737 780 200 200 级数4
280 172 170.4 77 5.5
336 152 188 74 3.9
DF280-43 168 235 1480 156 250 69 7 360 1150 1646 737 780 200 200 级数5
280 215 213 77 5.5
336 190 235 74 3.9
DF280-43 168 282 1480 187.2 320 69 7 360 1260 1776 737 780 200 200 级数6
280 258 255.6 77 5.5
336 228 282 74 3.9
DF280-43 168 329 1480 218.4 360 69 7 360 1370 1936 737 780 200 200 级数7
280 301 298.2 77 5.5
336 266 329 74 3.9
DF280-43 168 376 1480 249.6 440 69 7 360 1480 2066 737 780 200 200 级数8
280 344 340.8 77 5.5
336 304 376 74 3.9
DF280-43 168 423 1480 280.8 440 69 7 360 1590 2196 737 780 200 200 级数9
280 387 383.4 77 5.5
336 342 432 74 3.9

注：
1.本网页的DF型多级卧式离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
