气动隔膜阀
主要功能特点
气动隔膜阀(衬里阀门)还可附装反馈信号、限位器或定位器，以适应自控、程控或调节流量的需要；气动隔膜阀的反馈信号采用无触点传感技术；上海赛泰泵阀有限公司生产的气动隔膜阀采用薄膜式气缸替代活塞式气缸，排除了活塞环易损漏而导致无法启闭阀门的弊端；当气源发生故障时，可操作手轮使阀门开启。
产品简图
EG6K/B41J-6/10/16型 气动衬胶隔膜阀、气动衬氟隔膜阀1
EG6K/B41J-6/10/16型 气动衬胶隔膜阀、气动衬氟隔膜阀2

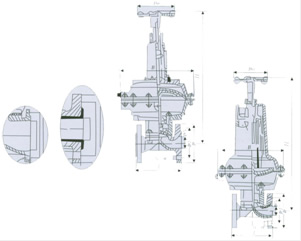

W型 Fs型 EG6K41J-(常开式)EG6B41J-(常闭式)气动隔膜阀结构图
主要零件材料
| 零件名称 | 阀体 | 阀瓣、阀盖 | 气缸、气缸盖 | 隔膜 | 螺杆、阀杆、活塞 |
| 材料 | HT200衬氟塑料、衬橡胶 | HT200 | HT200 | 氟丁橡胶、氟塑料 | 35 |
主要外形、连接尺寸及质量
| 型号 | 公称 通径 DN (mm) | 尺 寸 （mm） | 气 动 装 置 | 质量 ?K | |||||||||||
| L | f | D1 | D | Do | n-d | H | B | 代号 ES | 耗气量 Cn3 | 气源压力 MPa | 气源 接头 in | ||||
| J型 | W型 | ||||||||||||||
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 140 | 4-13.5 | 343 | 168 | 68 | 163.87 | 0.3 | 1/8 | 6.3 |
| 25 | 131 | 127 | 2 | 85 | 115 | 140 | 4-13.5 | 345 | 168 | 68 | 196.65 | 0.3～0.4 | 1/8 | 7.3 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 140 | 4-17.5 | 363 | 260 | 68 | 229.4 | 0.3～0.4 | 1/8 | 8.3 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 140 | 4-17.5 | 430 | 260 | 69 | 1458.7 | 0.3～0.4 | 1/4 | 14.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 140 | 4-17.5 | 575 | 260 | 70 | 3162.7 | 0.3～0.4 | 1/4 | 26 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 140 | 4-17.5 | 588 | 260 | 70 | 3243 | 0.3～0.4 | 1/4 | 30.8 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 769 | 425 | 71 | 6636.8 | 0.4～0.5 | 3/8 | 64.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 71 | 6948 | 0.4～0.5 | 3/8 | 70.3 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 820 | 425 | 71 | 7374.2 | 0.4～0.5 | 3/8 | 80.7 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 280 | 8-22 | 920 | 549 | 72 | 10652 | 0.5 | 3/8 | ||
| EG6K41W.J.FS-6 | 200 | 527 | 521 | 4 | 295 | 340 | 280 | 8-22 | 1010 | 549 | 72 | 16715 | 0.6 | 3/8 | 212 |
| EG6K41W/J/FS-16 | 20 | 121 | 117 | 2 | 75 | 105 | 120 | 4-13.5 | 168 | 61 | 163.87 | 0.3 | 1/8 | 7.2 | |
| 25 | 131 | 127 | 2 | 85 | 115 | 120 | 4-13.5 | 394 | 168 | 61 | 196.65 | 0.3～0.4 | 1/8 | 8.9 | |
| 32 | 150 | 146 | 2 | 100 | 140 | 120 | 4-17.5 | 400 | 168 | 61 | 229.4 | 0.3～0.4 | 1/8 | 10.6 | |
| 40 | 163 | 159 | 2 | 110 | 150 | 165 | 4-17.5 | 485 | 260 | 62 | 1425.7 | 0.3～0.4 | 1/4 | 19.5 | |
| 50 | 194 | 190 | 2 | 125 | 165 | 165 | 4-17.5 | 635 | 318 | 63 | 2284.1 | 0.3～0.4 | 1/4 | 34.9 | |
| EG6K41W/J/FS-10 | 65 | 220 | 216 | 2 | 145 | 185 | 165 | 4-17.5 | 650 | 318 | 63 | 3048 | 0.3～0.4 | 1/4 | 39.9 |
| 80 | 258 | 254 | 2 | 160 | 200 | 165 | 8-17.5 | 660 | 318 | 63 | 3244.7 | 0.4～0.5 | 3/8 | 51.9 | |
| 100 | 309 | 305 | 2 | 180 | 220 | 280 | 8-17.5 | 816 | 425 | 64 | 6964.7 | 0.4～0.5 | 3/8 | 93.2 | |
| 125 | 362 | 356 | 3 | 210 | 250 | 280 | 8-17.5 | 825 | 425 | 64 | 7439.7 | 0.4～0.5 | 3/8 | 105.3 | |
| 150 | 412 | 406 | 3 | 240 | 285 | 310 | 8-22 | 1013 | 549 | 65 | 14912 | 0.5 | 3/8 | 184.5 | |
| EG6K41W.J.FS-6 | 200 | 529 | 521 | 4 | 295 | 340 | 483 | 8-22 | 1300 | 749 | 65 | 49161 | 0.6 | 1/2 | 407.4 |
1、设计与制造按：GB12239或BS5156
2、结构长度按：GB12221或BS5156
3、法兰连接尺寸按：GB4216.4或BS4504
4、试验与检验按：GB/T13927或BS5156
采用标准： 设计与制造：BS5156 结构长度：BS5156 法兰连接尺寸：BS4504
注：
1.本网页的气动隔膜阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
