真空负压安全阀
用途
A72W-10P/R真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，A72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海赛泰阀门制造有限公司生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。
真空负压安全阀
主要性能规范
| 工作温度 Working temperature | ≤200℃ |
| 适用介质 Suitable medium | HFA72W-10P适用于硝酸类介质 Nitric acid etc.medium |
| HFA72W-10R适用于醋酸类介质 Acetic acid etc.medium |
主要零部件材料
| NO. | 零件名称 Name of part | HFA72W-P 材料 Materials | HFA72W-R 材料 Materials |
| 1 | 阀体 Body | ZG1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 2 | 阀座 Nozzle | 1Cr18Ni9Ti | ZG1Cr18Ni12Mo2Ti |
| 3 | 调节阀 Adjusting ring | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 4 | 阀盖 Bonnet | ZG1Cr18Ni9Ti | 1Cr18Ni9Ti |
| 5 | 阀杆 Stem | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 6 | 弹簧 Spring | 50CrVA | 50CrVA 包覆氟塑料 Coated Teflon |

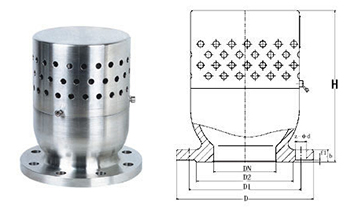

外形尺寸和连接尺寸
| 公称通径DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||||
| D | D1 | D2 | Z-Фd | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
注：
1.本网页的真空负压安全阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
