安全溢流阀
用途
上海赛泰阀门制造有限公司生产的AY42H、HA802Y型安全溢流阀可用于高压注水泵的管路上，作为超压保护装置。
安全溢流阀
主要性能范围
| 型号 Type | 公称压力 Nominal pressure(MPa) |
开启压力分级 Opening pressure |
工作温度（℃） Working temperature |
适用介质 Suitable medium |
| AY42H-160 HA802Y-160 |
16.0 | 6.3-16.0 | 200 | 水、油品等 Water,Oil,goods etc. |
| AY42H-250 HA802Y-250 |
25.0 | 1.0-25.0 | ||
| AY42H-400 HA802Y-400 HA802Y-600 |
40.0-60.0 | 20.0-60.0 |
主要零部件材料
| NO. | 零件名称 Name of part |
AQ-20 材料 Materials |
| 1 | 阀体 Body | 碳钢 Carbon Steel |
| 2 | 阀座 Nozzle | 不锈钢 Stainless steel |
| 3 | 阀瓣 Disc | 不锈钢 Stainless steel |
| 4 | 阀盖 Bonnet | 焊接件 Welding |
| 5 | 弹簧 Spring | 50CrVA |

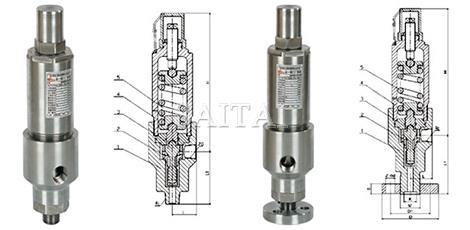

外形及连接尺寸
| 型号 Type |
公称通径DN(mm) Nominal diameter |
尺寸Dimension(mm) | ||||
| Rc | ZG | L | L1 | ≈H | ||
| HA802Y-600 | 15 | 1/2″ | 1/2″ | 52 | 90 | 250 |
| 25 | 1″ | 1″ | 52 | 113 | 275 | |
| 40 | 11/2″ | 11/2″ | 52 | 157 | 336 | |
外形及连接尺寸
| 型号 Type |
公称通径DN(mm) Nominal diameter |
尺寸Dimension(mm) | |||||||||
| D | D1 | K | M | Z-Фd | B | L | L1 | RC | ≈H | ||
| AY42H-160 AY42H-250 AY42H-400 |
15 | 135 | 95 | 25 | M48×2 | 4-22 | 25 | 65 | 140 | 1? | 329 |
| 20 | 165 | 115 | 30 | M52×2 | 6-26 | 28 | 80 | 150 | 11/2? | 447 | |
| 25 | 200 | 145 | 38 | M80×3 | 6-29 | 40 | 90 | 180 | 2? | 485 | |
| 32 | 225 | 170 | 42 | M100×3 | 6-33 | 50 | 100 | 200 | 21/2? | 570 | |
注：
1.本网页的安全溢流阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
