静音止回阀

静音止回阀特点用途:
DRVZ静音止回阀主要是由阀体、阀座、导流体、阀瓣、轴承及弹簧等主要零件组成。DRVZ静音止回阀的内部流道采用流线型设计,压力损失极小,阀瓣启闭行程非常短,停泵时可以快速关闭,防止巨大的水锤声,并具有静音关闭的特点。上海赛泰阀门有限公司生产的DRVZ静音式止回阀主要用于给排水、消防、暖通系统,可安装于水泵出口处,以防止倒流及水锤对水泵的损害,有效的保护了水泵的正常的运行。

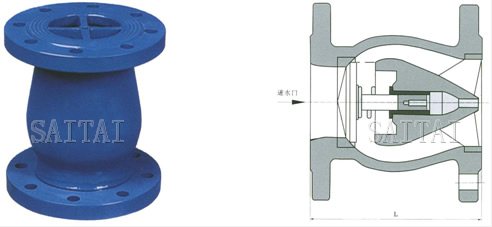

DRVZ静音式止回阀外形尺寸图
DRVZ静音式止回阀外形尺寸图

主要技术参数:

型 号 DRVZ-10 DRVZ-16 DRVZ-25Q
公称压力PN(MPa) 1.0 1.6 2.5
公称通径DN(mm) 50~350
最高工作压力 (MPa) 1.0 1.6 2.5
密封试验压力 (MPa) 1.0 1.6 2.5
壳体试验压力 (MPa) 1.5 2.4 3.75
主要零件材料 阀体、导流体 灰铸铁球墨铸铁
阀座、轴承、阀瓣、轴 铝青铜或不锈钢
弹簧 不锈钢

主要外形尺寸:

公称通径DN(mm) L
50 120
65 150
80 180
100 229
125 254
150 268
200 292
250 330

注:
1.本网页的静音止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
