对夹式静音止回阀

对夹式静音止回阀特点与应用:
CVWR对夹式静音止回阀采用流体型设计,水头损失较小;内部弹簧可加速关闭,达到静音效果;金属对金属确保密封的可靠性;安装空间小。CVWR对夹式静音止回阀可安装于水泵出水口处,能避免产生水锤、水击声和破坏性冲击,达到防止逆流和保护设备的目的。上海赛泰阀门有限公司生产的CVWR对夹式静音止回阀已被广泛用于给排水、消防、建筑、暖通、工业系统。

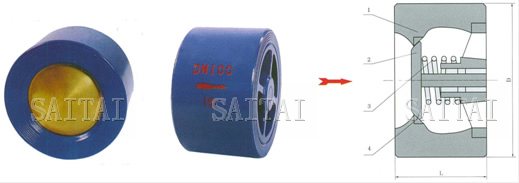

CVWR型对夹式静音止回阀外形尺寸图
CVWR型对夹式静音止回阀外形尺寸图

主要技术参数:

公称通径 DN40~250mm
公称压力MPa 1.0/1.6
工作压力℃ -10~80
密封试验 1.1倍公称压力
壳体试验 1.5倍公称压力

主要材质说明

序 号 零件名称 材 质
1 阀 体 GG25
2 阀 瓣 Bronze
3 弹 簧 SUS316
4 阀 座 Bronze

主要外形尺寸:

型号 公称通径DN L D
CVWR-0040 40 45 90
CVWR-0050 50 55 105
CVWR-0065 65 70 125
CVWR-0080 80 75 140
CVWR-0100 100 95 160
CVWR-0125 125 115 195
CVWR-0150 150 135 215
CVWR-0200 200 160 270
CVWR-0250 250 200 325

注:
1.本网页的对夹式静音止回阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
