SZB型水环悬臂式真空泵
SZB型水环悬壁式真空泵（简称：SZB水环式真空泵），系采用悬壁式结构的水环式真空泵。可供抽吸空气或其他无腐蚀性、不溶于水、不含固体颗料的气体使用。上海赛泰泵阀有限公司生产的水环悬臂式真空泵的最低吸入压力为-0.086MPa。被广泛用于机械、石油、化工、制药、食品等工业及其他领域的各种介质的输送。
适用抽吸空气或不溶于水、不含固体颗粒、无腐蚀性气体最高真空度可达85%，特别适合于大型水泵引水用。特别适合于做大型水泵引水用。
目前制造的本型号泵有：SZB-4、SZB-8。其中4（8）表示当水银柱高为520毫米时的气量（升/秒）。
SZB型水环悬臂式真空泵
SZB水环式真空泵结构说明
SZB型泵结构如图一所示、工作室由泵体（2）、泵盖（1）构成，上有进排气口（详见图三），下有放水螺塞（15）（见图三），泵盖上有指示旋转方向的箭头，泵体有填料函和填料压盖（5），内装填料（4）密封，泵体侧面的螺丝孔（16）(见图三)为补充水环消耗用水。
由铸铁制成叶轮（3），有12个叶片呈放射状均分布，有平衡孔（其中两个套扣供拆卸用）平衡轴向力。叶轮平键（9）与轴（10）联接并可沿轴向滑动调节间隙。轴为优质钢制成，支承在泵的托架（6）内的两个滚珠轴承（17）上右端有弹性联轴器（8）和电机直接联接。托架（6）用铸铁制成，有止口保证与泵体准确联接，轴承间有空腔，可存润滑油，用稀油或黄油均可。
从传动方向看，泵轴为逆时针方向旋转（右边法兰为排气口，左边法兰为进气口）。

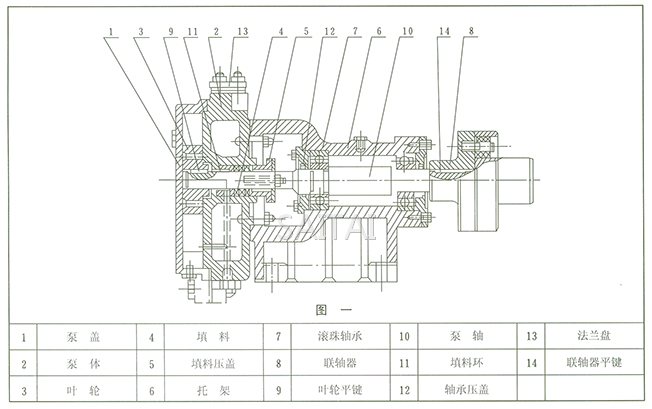

结构图
SZB型水环悬臂式真空泵结构图
SZB水环式真空泵工作性能表
| 型 号 | 排气量 | 毫米汞柱 mmHg |
最大真空 度 | 转 数 r/min |
电机功率 KW |
口径 | 泵重 Kg |
||
| m3/h | L/S | 吸入 | 吐出 | ||||||
| SZB-4 | 19.8 | 5.5 | 440 | 80 | 1450 | 1.5 | ZG1″ | ZG1″ | 42 |
| 14.4 | 4 | 520 | |||||||
| 7.2 | 2 | 600 | |||||||
| 0 | 0 | 650 | |||||||
| SZB-8 | 38.2 | 10.6 | 440 | 80 | 1450 | 2.2 | ZG1″ | ZG1″ | 45 |
| 28.8 | 8 | 520 | |||||||
| 14.4 | 4 | 600 | |||||||
| 0 | 0 | 650 | |||||||

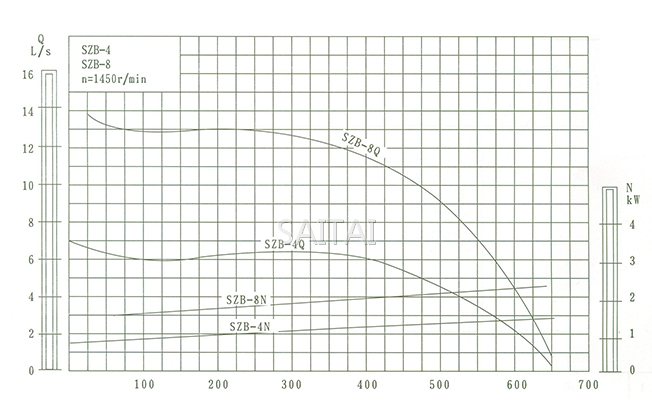

SZB水环式真空泵工作性能曲线图
SZB型水环悬臂式真空泵工作性能曲线图

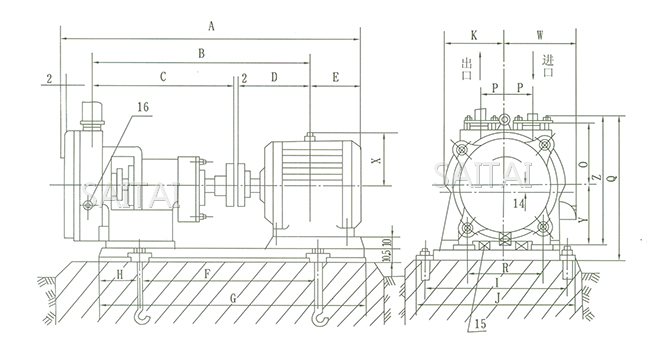

SZB型水环悬臂式真空泵安装图
SZB水环式真空泵外形尺寸表
| 型号 | A | B | C | D | E | F | G | H | I | J | K | Y | Z | W | R | Q | P | O | X | 配用电机 |
| SZB-4 | 755 | 504.5 | 13 | 175.5 | 122 | 390 | 640 | 125 | 310 | 360 | 120 | 135 | 274 | 155 | 187 | 359 | 55 | 121 | 145 | Y90L-4-1.5KW |
| SZB-8 | 780 | 523 | 313 | 208 | 139 | 393 | 660 | 133 | 345 | 385 | 120 | 135 | 274 | 155 | 187 | 369 | 55 | 121 | 145 | Y100L1-4-2.2KW |
注:
1、真空度从40%到90%或压力从0.05MPa到0.15MPa的吸排气量随着供水量的大小 ，叶轮与侧盖的间隙大小而变化，叶轮与侧盖的间隙大小而变化，特别是流量较小时，如果调整不准确更容易引起偏小
2、表内数值是在下列条件下得出：①水温15℃； ②空气20℃； ③气体相对温度70%；④大气压力0.1013MPa
3、表内性能偏差不超过5%
注：
1.本网页的SZB型水环悬臂式真空泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
