明杆楔式闸阀
明杆楔式闸阀用途：
Z41T/W/H-10型明杆楔式闸阀广泛用于石油、化工、制药、电力等行业，在公称压力≤1.0Mpa的蒸气、水、油品等介质的管路上作启闭作用。
Z41T/W/H-10型明杆楔式闸阀
主要零件材料：

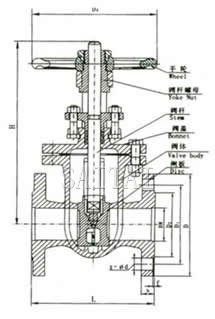

明杆楔式闸阀总装图
| 零件名称 | 材 料 | ||
| Z41T-10 | Z41W-10 | Z41H-10 | |
| 阀体、阀盖 | 灰铸铁 | 灰铸铁 | 灰铸铁 |
| 闸 板 | 灰铸铁＋黄铜 | 灰铸铁 | 灰铸铁＋黄铜 |
| 阀 杆 | 碳钢(铜) | 碳钢(铜) | 碳钢(铜) |
| 阀杆螺母 | 青铜（球铁） | 青铜（球铁） | 青铜（球铁） |
| 手 轮 | 灰铸铁（球铁） | 灰铸铁（球铁） | 灰铸铁（球铁） |
主要连接外型尺寸和连接尺寸
| 型 号 | 公称通径 DN(?L) |
尺寸 | 重量（?K） | |||||||
| L | D | D1 | D2 | b-f | z-фd | H | Do | |||
| Z41T/W/H -10 |
40 | 165 | 145 | 110 | 85 | 18-3 | 4-ф18 | 245 | 135 | 10 |
| 50 | 178 | 160 | 125 | 100 | 20-3 | 4-ф18 | 286 | 180 | 18 | |
| 65 | 190 | 180 | 145 | 120 | 20-3 | 4-ф18 | 320 | 180 | 22 | |
| 80 | 203 | 195 | 160 | 135 | 22-3 | 4-ф18 | 373 | 200 | 2735 | |
| 100 | 229 | 215 | 180 | 155 | 22-3 | 8-ф18 | 428 | 200 | 34 | |
| 125 | 254 | 245 | 210 | 185 | 24-3 | 8-ф18 | 513 | 240 | 49 | |
| 150 | 267 | 280 | 240 | 210 | 24-3 | 8-ф23 | 582 | 240 | 66.5 | |
| 200 | 330 | 335 | 295 | 265 | 26-3 | 8-ф23 | 730 | 320 | 107 | |
| 250 | 380 | 390 | 350 | 320 | 28-3 | 12-ф23 | 897 | 320 | 168 | |
| 300 | 420 | 440 | 400 | 368 | 28-4 | 12-ф23 | 1032 | 400 | 220 | |
| 350 | 450 | 500 | 460 | 428 | 30-4 | 16-ф23 | 1170 | 400 | 290 | |
| 400 | 480 | 565 | 515 | 482 | 30-4 | 16-ф25 | 1330 | 500 | 450 | |
| 450 | 510 | 615 | 565 | 532 | 32-4 | 20-ф25 | 1460 | 500 | 580 | |
| 500 | 540 | 670 | 620 | 585 | 34-4 | 20-ф25 | 1727 | 500 | 830 | |
| 600 | 600 | 780 | 725 | 685 | 36-5 | 20-ф30 | 2072 | 500 | 1160 | |
性能规范：
| 型号 | 公称压力（MPa） | 试验压力 | 适用温度（℃） | 适用介质 | |
| 强度（水）（MPa） | 密封（（MPa） | ||||
| Z41H-10 | 1.0 | 1.5 | 1.1 | ≤200 | 蒸气、水、油品 |
| Z4T-10 | ≤200 | 水、蒸气 | |||
| Z41W-10 | ≤100 | 油品 | |||
注：
1.本网页的明杆楔式闸阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
