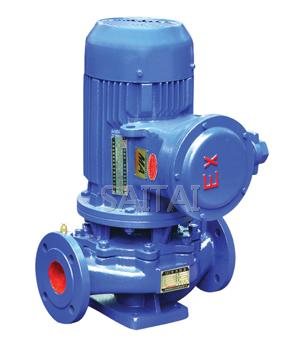

YG型立式管道离心油泵（配防爆电机）

YG型立式管道离心油泵（简称YG管道油泵），设计制造符合美国石油学会API610《一般炼厂用离心泵标准》和GB3215-82《炼厂、化工及石油化工流程用离心泵通技术条件》的有关规定。

YG型立式管道离心油泵（配防爆电机）

YG管道油泵特点：

1、可以不建泵房，在室外工作。
2、进出口法兰在同一中心线上，可直接安装在管道上，立式结构机泵一体，占地面积小，安装方便。
3、采用优质机械密封，轴端无泄漏，有效地减少了泵房的油气含量，改善了工作环境，提高泵高工作的安全可靠性。
4、关键零部件选用优质新型材料，根据输送介质的腐蚀性和温度要求，提高了泵的工作可靠性和使用寿命。
5、选用防爆等级为dIIBT4的EX防爆电动机，具有优良的防爆性能。

YG管道油泵使用范围:

YG管道油泵主要使用在管路增压，远距离输送汽油、煤油、柴油、航空油等油类，也可输送其它无腐蚀性的液体。介质温度为-20℃～80℃。适用于油库、油站、化工、矿山、石化、企事业单位等。

YG管道油泵性能参数

型号	流量Q		扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	(m3/h)	(L/S)	扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
15-80	1.5	0.42	8	34	2800	0.18	2.3	17
20-110	2.5	0.69	15	34	2800	0.37	2.3	25
20-160	2.5	0.69	32	25	2900	0.75	2.3	29
25-110	4	1.11	15	42	2900	0.55	2.3	26
25-1254	4	1.11	20	36	2900	0.75	2.3	28
25-125A	3.6	1.0	16	35	2900	0.55	2.3	27
25-160	4	1.11	32	32	2900	1.5	2.3	39
25-160A	3.7	1.03	28	31	2900	1.1	2.3	34
32-100	4.5	12.5	12.5	44	2900	0.55	2.0	27
32-100(I)	6.3	1.75	12.5	54	2900	0.75	2.0	32
32-125	5	1.39	20	44	2900	0.75	2.3	28
32-125A	4.5	1.25	16	43	2900	0.55	2.3	28
32-160	6.5	5	32	44	2900	1.5	2.3	39
32-160A	4	1.1	25	34	2900	1.1	2.0	38
32-160(I)	6.3	1.75	32	40	2900	2.2	2.0	47
32-200	4.5	12.5	50	32	2900	3	2.0	55
32-200(I)	6.3	1.75	50	33	2900	4	2.0	43
32-200A	4	1.11	44	40	2900	2.2	2.0	74
40-100	6.3	1.75	12.5	54	2900	0.55	2.3	32
40-100A	5.6	1.56	10	52	2900	0.37	2.3	32
40-125	6.3	1.75	20	46	2900	1.1	2.3	34
40-125A	5.6	1.56	16	45	2900	0.75	2.3	33
40-160	6.3	1.75	32	40	2900	2.2	2.3	47
40-160A	5.9	1.64	28	39	2900	1.5	2.3	43
40-160B	5.5	1.53	24	38	2900	1.1	2.3	38
40-200	6.3	1.75	50	33	2900	4	2.3	74
40-200A	5.9	1.64	44	31	2900	3	2.3	62
40-200B	5.3	1.47	36	29	2900	2.2	2.3	52
40-250	6.3	1.75	80	28	2900	7.5	2.3	105
40-250A	5.9	1.64	70	28	2900	5.5	2.3	98
40-250B	5.5	1.53	60	27	2900	4	2.3	77
40-100(I)	12.5	3.47	12.5	62	2900	1.1	2.3	34
40-100(I)A	11	3.05	10	60	2900	0.75	2.3	32
40-125(I)	12.5	347	20	58	2900	1.5	2.3	38
40-125(I)A	11	3.05	16	57	2900	1.1	2.3	33

型号	流量Q		扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	(m3/h)	(L/S)	扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
40-160(I)	12.5	3.47	32	52	2900	3	2.3	56
40-160(I)A	11.7	3.25	28	51	2900	2.2	2.3	47
40-160(I)B	10.4	2.89	22	50	2900	1.5	2.3	43
40-200(I)	12.5	3.47	50	46	2900	5.5	2.3	85
40-200(I)A	11.7	3.25	44	45	2900	4	2.3	75
40-200(I)B	10.6	2.94	36	44	2900	3	2.3	63
40-250(I)	12.5	3.47	80	38	2900	11	2.3	145
40-250(I)A	11.6	3.22	70	38	2900	7.5	2.3	95
40-250(I)B	10.8	3.0	60	37	2900	5.5	2.3	94
40-250(I)C	10.0	2.78	52	36	2900	5.5	2.3	88
50-100	12.5	3.47	12.5	62	2900	1.1	2.3	36
50-100A	11	3.05	10	60	2900	0.75	2.3	35
50-125	12.5	3.47	20	58	2900	1.5	2.3	43
50-125A	11	3.05	16	57	2900	1.1	2.3	38
50-160	12.5	3.47	32	52	2900	3	2.3	59
50-160A	11.7	3.25	28	51	2900	2.2	2.3	51
50-160B	10.4	2.89	22	50	2900	1.5	2.3	47
50-200	12.5	3.47	50	46	2900	5.5	2.3	101
50-200A	11.7	3.25	44	45	2900	4	2.3	80
50-200B	10.6	2.94	36	44	2900	3	2.3	68
50-250	12.5	3.47	80	38	2900	11	2.3	160
50-250A	11.6	3.22	70	38	2900	7.5	2.3	115
50-250B	10.8	3.0	60	37	2900	5.5	2.3	114
50-250C	10.0	2.78	52	36	2900	5.5	2.3	108
50-100(I)	25	6.94	12.5	69	2900	1.5	2.5	41
50-100(I)A	22.3	6.19	10	67	2900	1.1	2.5	36
50-125(I)	25	6.94	20	68	2900	3	2.5	56
50-125(I)A	22.3	6.19	16	66	2900	2.2	2.5	48
50-160(I)	25	6.94	32	63	2900	4	2.5	72
50-160(I)A	23.4	6.5	28	62	2900	3	2.5	71
50-160(I)B	21.6	6.0	24	58	2900	2.2	2.5	59
50-200(I)	25	6.94	50	58	2900	7.5	2.5	108
50-200(I)A	23.5	6.53	44	57	2900	5.5	2.5	107
50-200(I)B	21.8	6.06	38	55	2900	4	2.5	100
50-250(I)	25	6.94	80	50	2900	15	2.5	175

型号	流量Q		扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
型号	(m3/h)	(L/S)	扬程(m)	效率（）	转速（r/min）	电机功率（kW）	必需汽蚀余量（NPSH）r	重量（kg）
50-250（IA）	23.4	6.5	70	50	2900	11	2.5	165
50-250（I）B	21.6	6.0	60	49	2900	7.5	2.5	165
50-315（I）	25	6.94	125	40	2900	30	2.5	310
50-315（I）A	23.7	6.58	113	40	2900	22	2.5	245
50-315（I）B	22.5	6.25	101	39	2900	18.5	2.5	215
50-315（I）C	20.6	5.72	85	38	2900	15	2.5	195
65-100	25	6.94	12.5	69	2900	1.5	2.5	46
65-100A	22.3	6.19	10	67	2900	1.1	2.5	41
65-125	25	6.94	20	68	2900	3	2.5	58
65-125A	22.3	6.19	16	66	2900	2.2	2.5	49
65-160	25	6.94	32	63	2900	4	2.5	75
65-160A	23.4	6.5	28	62	2900	3	2.5	75
65-160B	21.6	6.0	24	58	2900	2.2	2.5	63
65-200	25	6.94	50	58	2900	7.5	2.5	107
65-200A	23.5	6.53	44	57	2900	5.5	2.5	107
65-200B	21.8	6.06	38	55	2900	4	2.5	100
65-250	25	6.94	80	50	2900	15	2.5	180
65-250A	23.4	6.5	70	50	2900	11	2.5	17

注：
1.本网页的YG型立式管道离心油泵（配防爆电机）结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
