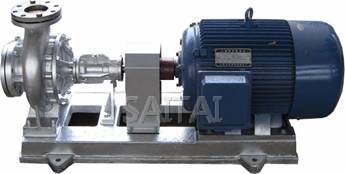

LQRY型无水冷却热油泵
LQRY型无水冷却热油泵（简称：LQRY导热油泵），在我国载热体加热系统中得到广泛的使用，已经进入石油、化工、橡胶、塑料、制药、纺织、印染、筑路、食品等各个工业领域， LQRY系列热油泵、导热油泵主要用于输送不含固体颗粒的弱腐蚀性高温液体，使用温度≤370°C，是一种理想的热油循环泵。
LQRY型无水冷却热油泵
LQRY导热油泵型号说明
LQRY导热油泵型号说明
LQRY导热油泵结构特点
LQRY导热油泵是本单位消化吸收国外油泵的基础上研制的第二代产品，基本结构形式为单级单吸悬臂式脚支撑结构，泵的进口为轴向吸入，出口为中心垂直向上，和电机同装于底座上。
支撑采用了双端球轴承支撑的结构形式，前端采用润滑油润滑，后端采用润滑脂润滑，中间有一导油管，用以随时观察密封情况和回收导热油。
采用自热散热结构，改变了传统的水冷却结构，使结构简单，体积小，节约运行费用，性能好，使用可靠。
(1)采用填料密封和机械密封相结合的形式，填料密封用耐高温的填料，具有良好的热态适应性，而机械密封则采用机械强度高，耐磨性好的硬质合金材料，保证了高温情况下的密封性能。
(2)采用第三代聚四氟乙烯(简称PTFE)做唇形密封，使密封性能产生了飞跃，比橡胶类密封可靠性提高25倍，耐腐蚀性能极强。
LQRY导热油泵性能参数
| 型 号 | 流 量 m3/h |
扬程 m |
转 速 r/min |
功 率 KW | |
| 轴功率 | 配用功率 | ||||
| 26-20-100 | 4.5 | 15 | 2825 | 0.45 | 0.75 |
| 50-32-150 | 8 | 22 | 2740 | 1.0 | 1.5 |
| 50-32-160 | 10 | 25 | 2840 | 1.5 | 2.2 |
| 65-40-160 | 12.5 | 25 | 2880 | 2.5 | 3 |
| 50-50-170 | 12.5 | 32 | 2890 | 3.2 | 4 |
| 65-50-180 | 32 | 32 | 2900 | 4.5 | 5.5 |
| 65-50-170 | 40 | 25 | 2900 | 4.5 | 5.5 |
| 80-50-180 | 40 | 40 | 2900 | 6.7 | 7.5 |
| 80-50-170 | 60 | 20 | 2900 | 6.7 | 7.5 |
| 100-65-190 | 60 | 38 | 2930 | 9.2 | 11 |
| 100-65-200 | 80 | 40 | 2930 | 12.5 | 15 |
| 100-65-220 | 58 | 50 | 2930 | 12.5 | 15 |
| 100-65-230 | 100 | 55 | 2940 | 19.5 | 22 |
| 100-650-240 | 100 | 70 | 2950 | 25.5 | 30 |
| 100-65-257 | 100 | 80 | 2950 | 32.5 | 37 |
| 125-100-190 | 155 | 30 | 2940 | 20 | 22 |
| 125-100-220 | 160 | 45 | 2950 | 25.5 | 37 |
| 125-80-250 | 160 | 60 | 2970 | 32.5 | 45 |
| 125-100-257 | 200 | 60 | 2970 | 42.8 | 55 |
| 125-100-260 | 260 | 70 | 2970 | 64.3 | 75 |
| 125-100-270 | 300 | 70 | 2970 | 72.3 | 90 |
| 125-100-270 | 220 | 85 | 2970 | 68 | 90 |
| 150-125-270 | 340 | 76 | 2970 | 89.5 | 110 |
| 150-125-270 | 400 | 76 | 2970 | 106 | 132 |
注：
1.本网页的LQRY型无水冷却热油泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
