CB-B型低压齿轮油泵
CB-B型低压齿轮油泵（简称：CB-B齿轮油泵）是借一对相互啮合的齿轮将电动机所输出之机械能转换为液压能的转换装置，在机床或其它机械的液压系统中可作为提供一定流量压力的液压能源。 CB-B型双联齿轮泵,一轴传动两泵同时供油,泵与泵之间严格分开,不窜油,各泵可独立工作,成为一个单独立的系统。广泛适用于纺织机械的润滑系统中。

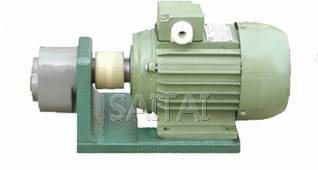

CB-B型低压齿轮油泵
CB-B齿轮油泵技术参数

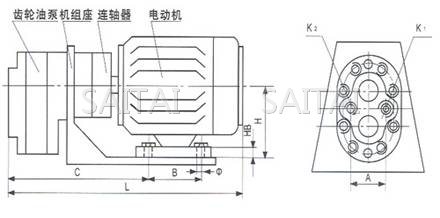

CB-B型低压齿轮油泵结构图
| 型号 | C | L | A | B | ф | HB | H | K1 | K2 | 电动机 | 电机功率 kw |
| CB-B2.5JZ | 35 | 80 | 7 | 10 | 63 | Z 3/8” | Z 3/8” | JW6324 | 0.25 | ||
| CB-B4JZ | 160 | 347 | |||||||||
| CB-B6JZ | 164 | 351 | 90 | 71 | JM7114 | 0.37 | |||||
| CB-B10JZ | 178 | 359 | 71 | JM7124 | 0.55 | ||||||
| CB-B16JZ | 212 | 416 | 50 | 100 | 10 | 12 | 90 | Z 3/4” | Z 3/4” | Y90S-4 | 1.1 |
| CB-B20JZ | 216 | 420 | |||||||||
| CB-B25JZ | 220 | 449 | 125 | Y90L-4 | 1.5 | ||||||
| CB-B32JZ | 226 | 455 | |||||||||
| CB-B40JZ | 243 | 500 | 55 | 140 | 10 | 14 | 100 | z1” | Z 3/4” | Y100L1-4 | 2.2 |
| CB-B50JZ | 249 | 506 | Y100L2-4 | 3 | |||||||
| CB-B63JZ | 262 | 532 | 15 | 112 | Y112M-4 | 4 | |||||
| CB-B80JZ | 315 | 621 | 65 | 140 | 12 | 18 | 132 | z1 1/4” | z1” | Y132S-4 | 5.5 |
| CB-B100JZ | 322 | 628 | |||||||||
| CB-B125JZ | 331 | 677 | 178 | Y132M-4 | 7.5 |
CB-B齿轮油泵 性能参数
型 号 |
排 量 | 压力 MPa | 转速 r/min | 容积效率 ％ | 重量 ?K | 驱动功率 KW |
| CB-B2.5 | 2.5 | 2.5 | 1450 | ≥70 | 1.9 | 0.13 |
| CB-B4 | 4 | ≥80 | 2.8 | 0.21 | ||
| CB-B6 | 6 | 3.2 | 0.31 | |||
| CB-B10 | 10 | 3.5 | 0.51 | |||
| CB-B16 | 16 | ≥90 | 5.2 | 0.82 | ||
| CB-B20 | 20 | 5.4 | 1.02 | |||
| CB-B25 | 25 | 5.5 | 1.30 | |||
| CB-B32 | 32 | ≥94 | 5.7 | 1.65 | ||
| CB-B40 | 40 | 10.5 | 2.10 | |||
| CB-B50 | 50 | 11.0 | 2.60 | |||
| CB-B63 | 63 | 11.8 | 3.30 | |||
| CB-B80 | 80 | 17.6 | 4.10 | |||
| CB-B100 | 100 | ≥95 | 18.7 | 5.10 | ||
| CB-B125 | 125 | 19.5 | 6.50 |
注：
1.本网页的CB-B型低压齿轮油泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
