SLY型长轴液下泵

SLY系列长轴液下泵属于单级单吸立式液下泵。是在吸收国外先进技术基础上，根据市场需求，由上海赛泰水泵自主设计开发的新型、节能环保产品，用于输送中性或有腐蚀性的液体，清洁或内含固体颗粒的液体。特别适用于：污水处理、水泥厂、发电厂、石油化工等行业。 SLY长轴液下泵主要执行标准是：ISO 2825轴向吸入离心泵（16bar级）-标记、额定性能和尺寸；GB5656-85 单级单吸化工离心泵技术条件；GB/T3214-91 水泵流量的测定方法；GB/T3216-89 离心泵、混流泵、轴流泵和旋涡泵试验方法SLY长轴液下泵主要执行ISO2858标准中标记和额定性能点。

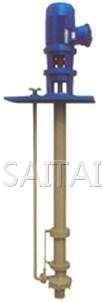

SLY型长轴液下泵
SLY型长轴液下泵

SLY长轴液下泵结构特点

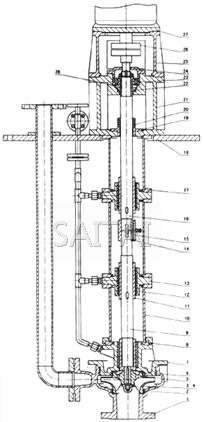

SLY型长轴液下泵总装图
SLY型长轴液下泵总装图
1 泵体 15 接轴管 8 轴套 22 骨架油封
2 密封环 16 轴 9 轴 23 轴承
3 钢丝螺套 17 支承管 10 支承管 24 上轴承压盖
4 叶轮螺母 18 底板 11 轴套 25 电机架
5 叶轮 19 防尘盘 12 轴衬 26 联轴器
6 密封环 20 V型环 13 滑动轴承体 27 电机
7 泵盖 21 轴承架 14 接轴键 28 轴承套

SLY长轴液下泵接轴方式：长轴分成二节或多节加工，接轴端每一端均车内螺纹，两轴通过螺柱连接，外面通过接轴套及接轴键固定其位置。这样长轴靠接轴键传递扭矩，螺柱传递轴向力。增强了泵轴的同轴度，降低长轴的加工难度；支承方式：SLY系列采用多点支承方式，液面之上采用角接触球轴承，液下每根轴都有轴衬支承，轴衬固定在滑动轴承体上，滑动轴承体与支承管相连；泵起动时，叶轮已浸没在介质中，因而起动容易，不存在排气抽空问题；采用双蜗壳泵体(口径80mm上)，转子部件受径向力小，轴挠度小，轴衬磨损小，寿命长；从电机端看，泵为顺时针方向旋转。

SLY长轴液下泵冲洗方式

引入清洁的液体冲洗轴衬，保证了泵的安全运转。SLY长轴液下泵对于不同的介质，有两种方式可以选择。 自冲洗：当泵送介质为清洁介质时，采用此方式进行冲洗。从泵出口法兰引一管路，使冲洗液流向各个轴衬，润滑了轴衬，带走摩擦副产生的热量，起到降温的作用。 外冲洗：当泵送介质为内含较小颗粒的介质时，采用此方式进行冲洗。从外界接一管路，引入清洁的冲洗液冲洗各个轴衬，润滑轴衬，带走摩擦副产生的热量，起到降温的作用。同时，避免固体颗粒进入摩擦副中。

SLY长轴液下泵性能表 I

型号 叶
轮
型
式 		电机转速n～2950r/min 电机转速n～1475r/min
流量
Q
M3/		 扬程
H
m		 比重=100 比重=135 流量
Q
M3/		 扬程
H
m		 比重=100 比重=135
电机功率及型号 电机功率及型号
KW 电机机座号 KW 电机机座号 KW 电机机座号 KW 电机机座号
SLY25-200 A 11.5 47 5.5 132S1-2 7.5 132S2-2 5.8 11 1.1 90S-4 1.1 90S-4
B 10.5 40 4 112M-2 5.5 132S1-2 5.4 10 1.1 90S-4 1.1 90S-4
C 9 34 3 100L-2 4 112M-2 4.6 7.5 1.1 90S-4 1.1 90S-4
D 7.5 26 2.2 90L-2 3 100L-2 4 5.5 1.1 90S-4 1.1 90S-4
E 5.5 14 1.5 90S-2 1.5 90S-2 3 3 1.1 90S-4 1.1 90S-4
SLY40-160 A 28 31 5.5 132S1-2 7.5 132S2-2 14 7 1.1 90S-4 1.1 90S-4
B 25.6 27 5.5 132S1-2 7.5 132S2-2 13 6 1.1 90S-4 1.1 90S-4
C 22 20 4 112M-2 5.5 132S1-2 11 4.5 1.1 90S-4 1.1 90S-4
D 20 14 2.2 90L-2 3 100L-2 9.5 3.5 1.1 90S-4 1.1 90S-4
SLY40-200 A 29 51 11 160M1-2 15 160M2-2 14.5 12 1.5 90L-4 2.2 100L1-4
B 26 45 7.5 132S2-2 11 160M1-2 13 10.5 1.1 90S-4 1.5 90L-4
C 22 37 5.5 132S1-2 7.5 132S2-2 11.5 8 1.1 90S-4 1.1 90S-4
D 18 18 4 112M-2 5.5 132S1-2 9.5 6 1.1 90S-4 1.1 90S-4
SLY40-250 A 32 76 18.5 160L-2 22 180M-2 16 18.5 3 100L2-4 4 112M-4
B 30 70 15 160M2-2 18.5 160L-2 15 17 2.2 100L1-4 3 100L2-4
C 24 58 11 160M1-2 15 160M2-2 12.5 13 1.5 90L-4 2.2 100L1-4
D 21 45 7.5 132S2-2 11 160M1-2 10.5 10 1.1 90S-4 1.5 90L-4
SLY40-315 A             21 28 5.5 132S-4 7.5 132M-4
B             20 26.5 5.5 132S-4 7.5 132M-4
C             11.8 19 4 112M-4 5.5 132S-4
D             15 14 3 100L2-4 3 100L2-4
SLY50-160 A 50 32 11 160M1-2 15 160M2-2 25 7.5 1.5 90L-4 2.2 100L1-4
B 45 27 7.5 132S2-2 11 160M1-2 22.8 6 1.5 90L-4 1.5 90L-4
C 38 20 5.5 132S1-2 7.5 132S2-2 19 45 1.1 90S-4 1.1 90S-4
D 31 15 3 100L-2 4 112M-2 16.5 3 1.1 90S-4 1.1 90S-4
SLY50-200 A 62 50 18.5 160L-2 22 180M-2 31 12 3 100L1-4 3 100L2-4
B 56 44 15 160M2-2 18.5 160L-2 28.5 10.5 2.2 100L2-4 3 100L2-4
C 49 35 11 160M1-2 15 160M2-2 25 8 1.5 90L-4 2.2 100L1-4
D 43 26 7.5 132S2-2 11 160M1-2 22 6 1.1 90S-4 1.5 90L-4
SLY50-250 A 70 80 30 200L1-2 37 200L2-2 35 19 4 112M-4 5.5 132S-4
B 66 73 30 200L1-2 37 200L2-2 33 17.5 4 112M-4 5.5 132S-4
C 60 58 22 180M-2 30 200L1-2 30 14 3 100L2-4 4 112M-4
D 50 43 15 160M2-2 18.5 160L-2 26 10 2.2 100L1-4 3 100L2-4
SLY50-315 A             44 27 11 160M-4 11 160M-4
B             40 23 7.5 132M-4 11 160M-4
C             35 16 5.5 132S-4 7.5 132M-4
D             30 13 3 100L2-4 4 112M-4
SLY80-160 A 94 30 15 160M2-2 18.5 160L-2 47 7 2.2 100L1-4 3 100L2-4
B 85 26 11 160M1-2 15 160M2-2 42 6 2.2 100L1-4 2.2 100L1-4
C 76 21 11 160M1-2 11 160M1-2 38 4.5 1.5 90L-4 2.2 100L1-4
D 66 15 5.5 132S1-2 7.5 132S2-2 34 3 1.1 90S-4 1.1 90S-4
SLY80-200 A 103 52 30 200L1-2 37 200L2-2 51 12.5 4 112M-4 5.5 132S-4
B 95 46 22 180M-2 30 200L1-2 47 11 3 100L2-4 4 112M-4
C 84 36 15 160M2-2 22 180M-2 40 8.5 2.2 100L1-4 3 100L2-4
D 70 28 11 160M1-2 15 160M2-2 36 6.5 1.5 90L-4 2.2 100L1-4
SLY80-250 A 127 80 45 225M-2 75 280S-2 64 19 7.5 132M-4 11 160M-4
B 120 74 45 225M-2 55 250M-2 60 18 7.5 132M-4 7.5 132M-4
C 105 57 30 200L1-2 45 225M-2 52 13.5 4 112M-4 5.5 132S-4
D 87 43 22 180M-2 30 200L1-2 46 10 3 100L2-4 4 112M-4

SLY长轴液下泵性能表 II

型号 叶
轮
型
式 		电机转速n～2950r/min 电机转速n～1475r/min
流量
Q
M3/		 扬程
H
m		 比重=100 比重=135 流量
Q
M3/		 扬程
H
m		 比重=100 比重=135
电机功率及型号 电机功率及型号
KW 电机机座号 KW 电机机座号 KW 电机机座号 KW 电机机座号
SLY80-315 A             70 32 15 160L-4 18.5 180M-4
B             66 29 11 160M-4 15 160L-4
C             56 23 11 160M-4 11 160M-4
D             45 17 5.5 132S-4 7.5 132M-4
SLY100-160 A 162 27 22 180M-2 30 200L1-2 81 6.5 3 100L2-4 4 112M-4
B 150 22 15 160M2-2 22 180M-2 73 5 2.2 100L1-4 3 100L2-4
  C 130 15 11 160M1-2 15 160M2-2 63 3.3 1.5 90L-4 2.2 100L1-4
D 110 10 7.5 132S2-2 11 160M1-2 55 2 1.1 90S-4 1.5 90L-4
SLY100-200 A 193 48 45 225M-2 55 250M-2 95 11.5 5.5 132S-4 7.5 132M-4
B 180 42 37 200L2-2 45 225M-2 90 9.5 5.5 132S-4 7.5 132M-4
C 155 33 30 200L1-2 37 200L2-2 80 7.5 4 112M-4 5.5 132S-4
D 135 24 18.5 160L-2 30 200L1-2 70 5 3 100L2-4 3 100L2-4
SLY100-250 A 230 77 75 280S-2 90 280M-2 115 19 11 160M-4 15 160L-4
B 218 71 75 280S-2 90 280M-2 110 17 11 160M-4 11 160M-4
C 190 56 45 225M-2 75 280S-2 100 13 7.5 132M-4 11 160M-4
D 170 42 37 200L2-2 45 225M-2 90 9 5.5 132S-4 7.5 132M-4
SLY100-315 A             125 30 18.5 180L-4 30 200L-4
B             119 28 18.5 180M-4 22 180L-4
C             104 23 15 160L-4 18.5 180M-4
D             86 16.5 11 160M-4 11 160M-4
SLY150-200 A             160 10 7.5 132M-4 11 160M-4
B             152 8.5 7.5 132M-4 11 160M-4
C             140 6 5.5 132S-4 7.5 132M-4
D             123 4 3 100L2-4 4 112M-4



SLY150-250 A             195 17.5 15 160L-4 22 180L-4
B             180 15 15 160L-4 18.5 180M-4
  C             160 10.5 11 160M-4 11 160M-4
D
SLY150-315 A             220 31.5 30 200L-4 45 225M-4
B             210 29 30 200L-4 37 225S-4
C             180 23 22 180L-4 30 200L-4
D             150 16 15 160L-4 18.5 180M-4
SLY200-250 A             305 16.5 22 180L-4 30 200L-4
B             290 15 18.5 180M-4 30 200L-4
C             260 11 15 160L-4 18.5 180M-4
D             240 7 11 160M-4 15 160L-4
SLY200-315 A             350 29 45 225M-4 55 250M-4
B             340 28 37 225S-4 55 250M-4
C             300 21 30 200L-4 37 225S-4
D             250 14 18.5 180M-4 22 180L-4

SLY长轴液下泵外形尺寸表

型号 轴承架 DN a a1 a2 a3 k k1 r1 g z s n p c1 c2
SLY25-200 LK35 25 730 500 340 450 265 290 416 100 54 25 200 255 220 125
SLY40-160 40 290 270 449 120 285
SLY40-200 310 484 295
SLY50-160 50 295 460
SLY50-200 310 490 305
SLY40-250 LK45 40 860 580 405 530 335 335 529 120 54 25 220 300 280 140
SLY40-315 900 630 425 580 390 350 634 320
SLY50-250 50 860 580 405 530 350 325 550
SLY50-315 900 630 425 580 390 350 635 70 335
SLY80-160 80 860 580 405 530 350 310 555 135 320
SLY80-200 370 580
SLY80-250 900 630 425 580 390 325 615
SLY100-160 100 400 305 622 240 340
SLY100-200 410 637 330
SLY100-250 970 630 460 580 430 340 687 115 260 365
SLY150-200 150 1050 630 500 580 520 325 804 160
SLY80-315 LK55 80 970 630 460 580 430 360 690 135 70 30 260 380 320 140
SLY100-315 100 1050 660 500 610 460 375 737 115 390
SLY150-250 150 1100 660 525 610 525 360 824 160 400
SLY150-315 1200 720 575 670 580 385 894
SLY200-250 200 650 340 980 175 300 430
SLY200-315 1300 760 625 710 680 385 1030 440

SLY长轴液下泵配用电机型号及尺寸

轴承架 电机机座号 90S 90L 100L 112M 132S 132M 160M 160L 180M 180L 200L 225S 225M
4P		 225M
4P		 250M 280S 280M
LK35 h1 389 399 419 449
h2 649 674 719 739 814 854 939 984 1009
LK45 h1 413 423 443 473 503 473 503
h2 673 698 743 763 838 878 963 1008 1033 1073 1138 1183 1178 1398 1483 1533
LK55 h1 556 586 616 616 616
h2 950 991 1076 1121 1146 1186 1251 1296 1321 1511

注：
1.本网页的SLY型长轴液下泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
