CV3000-HMT(HDT)三通合流(分流)调节阀
结构特点和应用范围：
CV3000-HMT/HDT三通合流、分流调节阀：三通调节阀通常使用在热交换器上，调节流体的温度，具有调节精度高，调节性能好的特点。一般把一股进 口流体分成两股出口流体分流，或者把两股进口流体合成一股出口流体和流。公称通径和压差较小时，合流阀可以用于分流场合，但公称通径大于80mm和压差较 大场合，还是使用分流阀合适。
本产品符合GB/T4213-92。

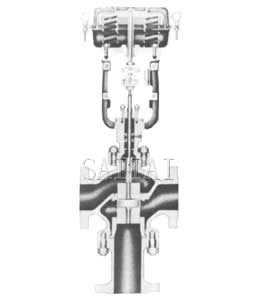

产品简图
santongheliu(fenliu)tiaojiefa-1.jpg)
CV3000-HMT(HDT)三通合流(分流)调节阀
技术参数和性能指标
阀体
阀体型式直通单座铸造球形阀
公称通径
HMT合流阀：25、40、50、65、80、100、125、150mm
HDT分流阀：80、100、125、150mm
公称压力
ANSI: 150、300Lb
JIS: 10、20K
PN: 1.6、4.0MPa
连接型式
法兰连接 FF、RJ
法兰标准 JIS B2201-1984、ANSI B16.5-1981、JB79-59等
焊接连接 嵌接焊SW（40～50mm） 对接焊BW（65～200mm）
阀体材料铸钢（ZG230-450）铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L）等
上 阀 盖
常温型（P）：0～+200℃
伸长Ⅰ型（EⅠ）：200～+425℃
压盖型式螺栓压紧式
密封填料V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料
阀内组件
阀芯型式V型缺口阀芯
流量特性线性
组件材料
不锈钢（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）不锈钢堆焊司太莱合金、钛和耐腐蚀合金等
执行机构
机构型式ZHA(B)多弹簧薄膜执行机构
膜片材料丁睛橡胶夹尼龙布
弹簧范围20～100、80～240kPa
供气压力140～400kPa
气源接口Rc 1/4
环境温度-30～+70℃
作用型式
气―关式或气―开式
附件
定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
性能
泄漏量
金属阀座：小于阀额定容量的0.01%，符合ANSI B16.104-1976Ⅳ级
软阀座：小于阀额定容量的10 -7，符合ANSI B16.104-1976Ⅵ级
回差
带定位器：小于全行程的1%
不带定位器：小于全行程的3%
基本误差
带定位器：小于全行程的±1%
不带定位器：小于全行程的±5%
注：采用标准的V型聚四氟乙烯填料时
可调范围
25：1
注：
1.本网页的CV3000-HMT(HDT)三通合流(分流)调节阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
