BYCZF949型电动(方形)封闭式眼镜阀

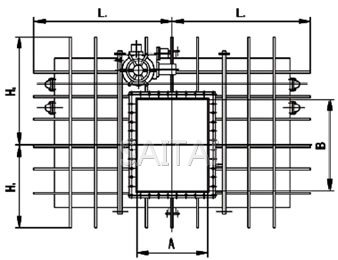

 BYCZF949型电动(方形)封闭式眼镜阀结构图1
BYCZF949型电动(方形)封闭式眼镜阀结构图1
 BYCZF949型电动(方形)封闭式眼镜阀结构图2
BYCZF949型电动(方形)封闭式眼镜阀结构图2

主要外形尺寸

ABX PN(MPa) L b H1 H2 L1 L2 L3 质量
600X800 0.05 800 34 570 650 1275 1275 1475 5236
0.25 34 590 665 1350 1350 1475 6040
0.60 34 620 680 1390 1390 1475 6550
700X900 0.05 800 36 680 750 1375 1375 1475 5630
0.25 36 690 750 1475 1475 1475 6470
0.60 36 715 760 1500 1500 1475 6760
800X1000 0.05 800 36 760 820 1525 1525 1475 6160
0.25 36 770 830 1650 1650 1475 7015
0.60 36 795 760 1680 1680 1475 7520
900X1100 0.05 1000 30 850 910 1725 1725 1475 6490
0.25 30 860 920 1825 1825 1680 7320
0.60 38 890 950 1900 1900 1680 7910
1000X1200 0.05 1200 30 970 1030 2000 2000 1980 6970
0.25 30 980 1050 2100 2100 1980 8060
0.60 40 1015 1080 2220 2220 1980 8860
1100X1400 0.05 1200 30 1000 1100 2300 2300 1980 8340
0.25 30 1070 1180 2450 2450 1980 9550
0.60 44 1105 1210 2530 2530 1980 9260
1200X1600 0.05 1400 32 1250 1350 2760 2760 2160 10487
0.25 32 1275 1380 2950 2950 2160 11600
0.60 48 1320 1450 3120 3120 2220 11920
1400X1800 0.05 1400 34 1355 1480 3160 3160 2160 12500
0.25 34 1375 1600 3230 3230 2160 14050
0.60 50 1420 1550 3320 3320 2220 14320
1500X2000 0.05 1600 34 1450 1580 3600 3600 2380 14310
0.25 34 1470 1600 3665 3665 2380 15500
0.60 54 1520 1650 4120 4120 2530 15820
1600X2200 0.05 1600 36 1580 1630 4000 4000 2380 16500
0.25 36 1600 1750 4085 4085 2530 16800
0.60 60 1650 1820 4230 4230 2530 17500
1700X2400 0.05 1600 38 1730 1890 4250 4250 2530 17140
0.25 38 1750 1920 4350 4350 2530 18650
0.60 62 1800 1990 4530 4530 2530 18950
1800X2600 0.05 1600 40 1820 2000 4600 4600 2530 19050
0.25 40 1840 2050 4700 4700 2760 20400
0.60 64 1890 2110 4750 4750 2760 20810
2000X2800 0.05 2000 42 1920 2100 5000 5000 2760 24520
0.25 42 1980 2200 5100 5100 2760 26460
0.60 68 2030 2360 5250 5250 2760 27020

注:
1.本网页的BYCZF949型电动(方形)封闭式眼镜阀结构、结构图、尺寸、参数等主要性能参数,以及安装尺寸图、安装尺寸表均只适用于参考,详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限,错误和不妥之处在所难免,真诚希望您批评指正。
