高温高压膜盒式疏水阀
产品及图片

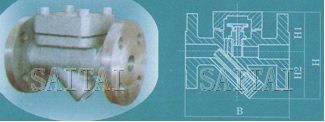

高温高压膜盒式疏水阀结构图1

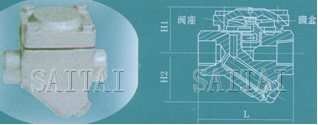

高温高压膜盒式蒸汽疏水阀结构图2
主要用途及结构特点
高温高压膜合式疏水阀使用范围广泛，包括供热汽主管线、伴热管路、干燥器和工业加热蒸汽设备系统，是理想的选择。
上海赛泰泵阀有限公司生产的高温高压膜合式疏水阀主要有一下特点：
1、出色的排空气能力，可耐过热的蒸汽和水锤。
2、在压力范围内部都是具有固定过冷的循环操作。
3、阀内装膜盒，有单组、双组、多组。适用于大排量场合。
4、感温元件，耐蚀性强，使本阀寿命经久耐用。
5、本件有碳钢不锈钢两种，小型轻量，立式安装效果较佳，亦可任意角度安装。
主要连接尺寸
| 产品型号 Produstion Type | 口径 Caliber (DN) | 连接方式 Conj Unotionmethod | 适用压力MPa | 最高允许温度Max allowable Temp ℃ | 阀体材质 Material Of Body | 外形尺寸 （mm） External Dinensions | |||
| L | H1 | H2 | W | ||||||
| CS16H- 16C | 15-20 | 内螺纹 | 0.01～1.6 | 250 | WCB | 100 | 58 | 55 | 70 |
| 25 | 内螺纹 | 0.01～1.6 | 250 | WCB | 120 | 58 | 55 | 70 | |
| 32-40 | 内螺纹 | 0.01～1.6 | 250 | WCB | 150 | 68 | 68 | 90 | |
| 50 | 内螺纹 | 0.01～1.6 | 250 | WCB | 160 | 68 | 68 | 90 | |
| CS46H- 16C | 15-20 | 法兰 | 0.01～1.6 | 250 | WCB | 150 | 55 | 55 | 70 |
| 25 | 法兰 | 0.01～1.6 | 250 | WCB | 160 | 55 | 55 | 70 | |
| 32-50 | 法兰 | 0.01～1.6 | 250 | WCB | 210 | 85 | 60 | 120 | |
注：
1.本网页的高温高压膜盒式疏水阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
