500X泄压持压阀
产品概述
上海赛泰泵阀有限公司生产的500X泄压持压阀(水力控制阀)主要用于消防或其他供水系统中，以防止系统超压或维持消防供水系统的压力。消防泵关闭后还可以减小水锤的冲击。500X泄压持压阀也用于大型供水系统的水锤消除装置。并且阀门控制系统的进口处装有一个自清洁滤网，利用流体特性，使比重较大、直径较大的悬浮颗粒不会进入控制系统，确保系统循环畅通无阻，使阀门能安全可靠地运行。500X 泄压持压阀系统动作平稳、强度高、使用寿命长。500X泄压持压阀适用于600mm 口径以下的管道。
500X泄压持压阀
500X泄压持压阀结构图
典型安装图

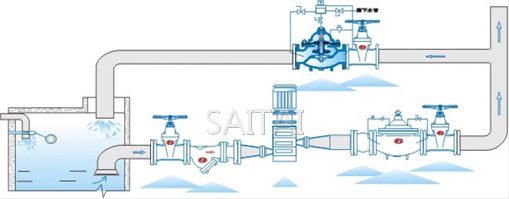

500X泄压持压阀典型安装示意图
主要外形尺寸
| 公称通径DN（mm) | 尺寸（mm） | ||||
| L | A1 | A | H1 | H | |
| 20 | 150 | 130 | 333 | 463 | 557 |
| 25 | 160 | 130 | 333 | 463 | 557 |
| 32 | 180 | 130 | 333 | 463 | 557 |
| 40 | 200 | 140 | 343 | 516 | 610 |
| 50 | 203 | 140 | 343 | 516 | 610 |
| 65 | 216 | 140 | 355 | 520 | 625 |
| 80 | 241 | 145 | 360 | 537 | 642 |
| 100 | 292 | 155 | 400 | 596 | 750 |
| 125 | 330 | 165 | 420 | 653 | 808 |
| 150 | 356 | 180 | 435 | 709 | 864 |
| 200 | 495 | 205 | 480 | 805 | 1135 |
| 250 | 622 | 225 | 530 | 855 | 1185 |
| 300 | 698 | 245 | 575 | 953 | 1325 |
| 350 | 787 | 275 | 620 | 990 | 1385 |
| 400 | 914 | 285 | 668 | 1030 | 1445 |
| 450 | 978 | 285 | 668 | 1030 | 1445 |
| 500 | 978 | 410 | 780 | 750 | 1110 |
| 600 | 1230 | 456 | 888 | 850 | 1286 |
注：
1.本网页的500X泄压持压阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
