100D定水位阀
产品概述
100D定水位阀(水力控制阀)是上海赛泰泵阀有限公司生产的一种隔膜式调节水箱和水塔液面高度的阀门。100D定水位阀由浮球控制，当液面达到设定高度时阀门通过相关结构将信号传递给水泵，水泵停止供水；当液面低于设定位置时水泵自动启动供水。100D定水位阀动作平稳，有效防止开泵水锤的产生，避免管道产生过高的压力。100D定水位阀适用于水箱、水塔的自动供水系统。100D定水位阀保养简单、灵活耐用、液位控制准确度高，水位不受水压干扰且关闭紧密不漏水，性能可靠。
100D 定水位阀
100D 定水位阀结构图 1、导阀 2、小球阀 3、过滤器 4、小球阀

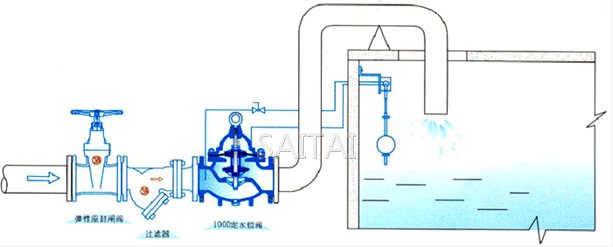

典型安装图
100D 定水位阀典型安装示意图
主要外形尺寸
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 |
| L | 150 | 160 | 180 | 200 | 203 | 216 | 241 | 292 | 330 | 356 | 495 | 622 | 698 | 787 | 914 | 978 |
| H | 212 | 212 | 212 | 265 | 265 | 310 | 350 | 460 | 520 | 570 | 695 | 780 | 905 | 1025 | 1080 | 1030 |
| H1 | 179 | 179 | 179 | 210 | 210 | 215 | 245 | 305 | 365 | 415 | 510 | 560 | 658 | 696 | 735 | 735 |
注：
1.本网页的100D定水位阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
