一片式球阀

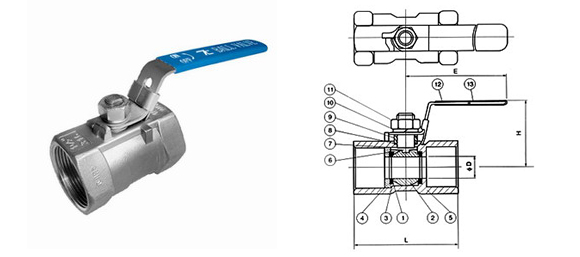

一片式球阀总装图（1PC）Q11F-16/64P/R
产品特征
- 公称压力：1.6-6.4MPa
- 适用温度范围：-20～232℃～350℃
- 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
- 螺纹类型：G•NPT.BSPT.DIN259/2999
主要连接尺寸及重量
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 1 1/2″ | 2″ |
| D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
| L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
| H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
| E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
主要零件材料
| 序号 | 零件名称 | 材质 |
| 1 | 密封圈 | 聚四氟乙烯PTFE |
| 2 | 球体 | 不锈钢SS316 |
| 3 | 密封垫 | 聚四氟乙烯PTFE |
| 4 | 阀盖 | 不锈钢SS316 |
| 5 | 阀体 | 不锈钢SS316 |
| 6 | 阀杆 | 不锈钢SS316 |
| 7 | 止推垫圈 | 聚四氟乙烯PTFE |
| 8 | 填料 | 聚四氟乙烯PTFE |
| 9 | 填料压盖螺母 | 不锈钢SS316 |
| 10 | 垫圈 | 不锈钢SS316 |
| 11 | 阀杆螺母 | 不锈钢SS316 |
| 12 | 手柄套 | 塑料PLASTIC |
| 13 | 手柄 | 不锈钢SS316 |
注：
1.本网页的一片式球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
