硬密封浮动球阀

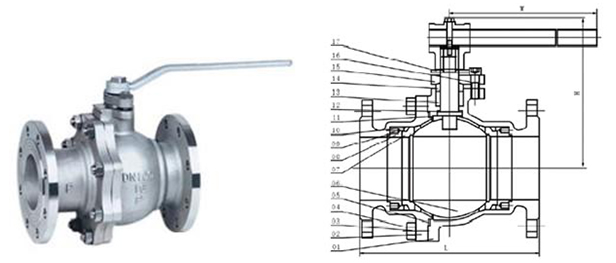

硬密封浮动球阀外形总装图
应用范围
- 设计、制造 按GB12237-89
- 结构长度按 GB12221-99
- 连接法兰：JB79-94
- 阀门检查和试验按API STD.598
主要零件材料
| 序号 | 材料 标准 零件名称 |
材料牌号 | 序 号 |
材料 标准 零件名称 |
材料牌号 | ||||||
| 碳钢 | 不锈钢 | 碳钢 | 不锈钢 | ||||||||
| GB | ASTM | GB | ASTM | GB | ASTM | GB | ASTM | ||||
| 01 | 阀体 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
10 | 阀座密封圈 | 石墨 | |||
| 02 | 阀盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
11 | 阀杆 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
| 03 | 双头螺柱 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M | 12 | 止推轴承 | 金属夹PTFE | |||
| 04 | 螺母 | 45 | A194-2H | 0Cr18Ni | A194-8M | 13 | 阀杆填料 | 石墨 | |||
| 05 | 垫圈 | 金属夹石墨 | 14 | 填料压环 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
|||
| 06 | 球体 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮 |
F304/F316 /F304L/F316L 渗氮 |
15 | 填料压盖 | WCB | A216-WCB | ZG1Cr18Ni9Ti ZG1Cr18Ni12Mo2Ti |
CF8/CF8M/ CF3/CF3M |
| 07 | 阀座 | 2Cr13渗氮 | A276-410渗氮 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti渗氮 |
F304/F316 /F304L/F316L 渗氮 |
16 | 螺钉 | 35CrMoA | A193-B7 | 1Cr17Ni2 | A193-B8M |
| 08 | 阀座支承圈 | 2Cr13 | A276-410 | 1Cr18Ni9Ti 1Cr18Ni12Mo2Ti |
F304/F316 /F304L/F316L |
17 | 定位板 | 2Cr13 | A276-410 | 1Cr18Ni9Ti | 304 |
| 09 | 阀座弹簧 | 17-7PH | 17-7PH | 17-7PH | 17-7PH | ||||||
PN1.6 MPa主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(?K) | 2.5 | 3 | 5 | 6 | 7 | 10 | 15 | 19 | 33 | 58 | 93 | 160 |
PN2.5 MPa主要连接尺寸及重量
| 公称通径DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 |
| H | 59 | 63 | 75 | 105 | 95 | 107 | 142 | 152 | 178 | 252 | 272 | 342 |
| W | 130 | 130 | 160 | 180 | 230 | 230 | 400 | 400 | 650 | 1050 | 1050 | 1410 |
| Wt(?K) | 2.5 | 3 | 5 | 6.5 | 9 | 12 | 20 | 25 | 44 | 75 | 105 | 200 |
注：
1.本网页的硬密封浮动球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
