三片式活接对焊球阀

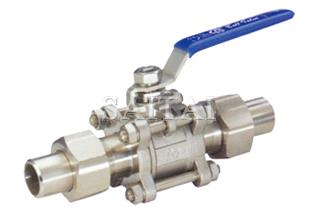

三片式活接对焊球阀图（3PC）Q61F-16/64 P/R
产品特征
- 公称压力：1.6-6.4MPa
- 适用温度范围：-20～232℃～350℃
- 适用介质：水、油、气及某些腐蚀性液体（W.O.G）。
- 对焊标准（BW）：GB12224•ANSI B 16•25
主要连接尺寸及重量
| SIZE | 1/4″ | 3/8″ | 1/2″ | 3/4″ | 1″ | 1 1/4″ | 2 1/2″ | 2″ |
| d | 11.6 | 12.7 | 15 | 20 | 25 | 32 | 38 | 50.8 |
| D | 17 | 17 | 21 | 26 | 31 | 38 | 46 | 60 |
| L | 150 | 150 | 180 | 195 | 210 | 225 | 260 | 300 |
| H | 48 | 48 | 54 | 57 | 73 | 79 | 81 | 97 |
| E | 120 | 120 | 120 | 130 | 154 | 154 | 185 | 185 |
主要零件材料

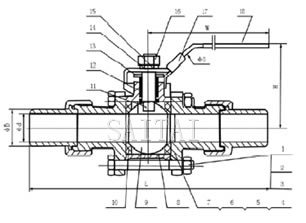

三片式活接对焊球阀总装图
| 序号 | 零件名称 | 材质 |
| 1 | 螺栓 | 不锈钢SS304 |
| 2 | 弹簧垫圈 | 不锈钢SS304 |
| 3 | 螺母 | 不锈钢SS304 |
| 4 | 阀盖 | 不锈钢CF8/CF8M |
| 5 | 螺母 | 不锈钢CF8 |
| 6 | 套管 | 不锈钢CF8 |
| 7 | 垫圈 | 聚四氟乙烯PTFE |
| 8 | 阀体 | 不锈钢CF8/CF8M |
| 9 | 球 | 不锈钢CF8M |
| 10 | 阀座 | 聚四氟乙烯PTFE |
| 11 | 阀杆 | 不锈钢SS316 |
| 12 | 填料 | 聚四氟乙烯PTFE |
| 13 | 压紧螺母 | 不锈钢SS304 |
| 14 | 手柄 | 不锈钢SS304 |
| 15 | 弹簧垫圈 | 不锈钢SS304 |
| 16 | 螺母 | 不锈钢SS304 |
| 17 | 锁片 | 不锈钢SS304 |
| 18 | 手柄套 | 塑料 |
注：
1.本网页的三片式活接对焊球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
