QY-3气源管路球阀
货号 Goods number：EN3-3
性能规范：
QY-3气源管路球阀适用介质：气体，油品，水，制造材料l：304SS 316SS 20#，连接形式：卡套连接。

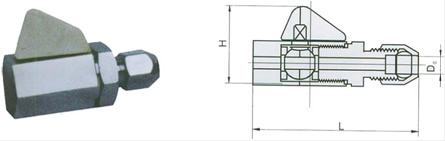

外型及连接尺寸：
| 规格 SPECIFICATION | Do | L | H | 公称压力 NOMINAL PRESSURE |
| DN3 | Φ6 | 80 | ≈40 | ≤1MPa |
| DN6 | Φ8 | 82 | ≈40 | ≤1MPa |
| DN10 | Φ10 | 84 | ≈40 | ≤1MPa |
注：
1.本网页的QY-3气源管路球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
