QG•QY1气源球阀
货号 Goods number：EN3-4
性能规范：
QG•QY1气源球阀的适用介质：气体，制造材料：304SS 316SS 20#，连接形式：内螺纹连接。

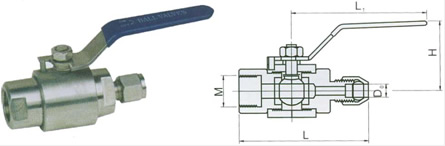

外型及连接尺寸：
| 规格 SPECIFICATION | Do | L | L1 | M | H | 公称压力NOMINAL PRESSURE |
| DN4 | Φ6 | 90 | 110 | G1/2 | 44 | ≤6.4MPa |
| DN6 | Φ8 | 90 | 110 | G1/2 | 44 | ≤6.4MPa |
| DN8 | Φ10 | 95 | 110 | G1/2 | 44 | ≤6.4MPa |
注：
1.本网页的QG•QY1气源球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
