GB铸钢固定球阀

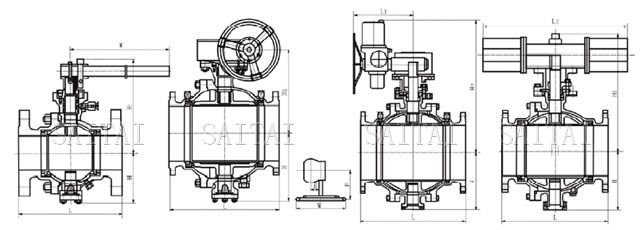

GB铸钢固定球阀外形尺寸图
GB铸钢固定球阀外形尺寸图

应用规范：

  1. 设计、制造 按GB12237-89
  2. 结构长度按 GB12221-89
  3. 连接法兰：JB79-94
  4. 阀门检查和试验按JB13927-89

PN1.6 MPa 主要连接尺寸及重量:

公称通径DN 50 80 100 150 200 250 300 350 400 450 500
L RF 216 283 305 394 457 533 610 686 762 864 914
BW 216 283 305 457 521 559 635 762 838 914 991
H1 100 110 130 175 210 274 305 340 395 440 470
H 165 90 200 270 300 380 420 450 530 560 605
W 400 700 850 600 600 600 800 800 800 800 800
E - - - 116 116 116 171 171 257 257 257
F - - - 350 350 350 420 420 500 500 500
Wt(Kg) 24 50 75 195 280 440 570 800 1480 2350 2400

PN2.5 MPa主要连接尺寸及重量：

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 4.5 5.7 7.0 15 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

PN4.0 MPa主要连接尺寸及重量：

公称通径DN 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700
d1 25 32 40 50 65 80 100 125 150 200 250 300 337 387 438 489 591 686
L 165 180 190 216 241 283 305 381 403 502 568 648 762 838 914 991 1143 1346
H 50 55 80 102 114 127 152 184 219 273 360 395 430 470 550 580 700 800
手动 H1 75 85 95 107 125 152 178 300 330 398 495 580 625 670 698 840 1050 1100
E - - - - - - - - - 116 116 171 171 257 257 257 150 83
F - - - - - - - - - 350 350 400 420 400 420 400 410 650
W 160 160 230 230 400 400 650 1050 1050 600 600 800 800 800 800 800 800 800
Wt(Kg) 9 13 16 19 24 30 55 87 118 255 370 533 640 1030 1524 2100 4200 5300
电动 H2 - - - - - - - - 235 235 400 400 410 410 - 420 690 690
L1 - - - - - - - - 74 350 350 420 420 400 - 400 410 650
气动 H3 215 240 264 340 379 452 479 646 666 814 1002 1059 1150 1205 1250 1295 1390 1470
L2 200 270 270 405 405 574 574 756 756 1060 1060 1060 1360 1360 2840 2840 3300 3300

PN6.4 MPa主要连接尺寸及重量：

公称通径DN 50 65 80 100 150 200 250 300 350 400 500 600 700
d1 50 65 80 100 150 200 250 300 337 387 489 591 686
L 292 330 356 406 495 597 673 762 826 902 1054 1232 1397
H 114 124 133 159 250 294 394 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 23 35 49 91 192 355 640 880 1100 1540 2800 5300 5700
电动 H2 - - - - 554 574 731 771 867 805 979 1085 1148
L1 - - - - 235 235 400 400 410 410 420 690 690
气动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

PN10.0 MPa主要连接尺寸及重量：

公称通径DN 50 65 80 100 150 200 250 300 350 400 500 600 700
d1 50 65 80 100 150 200 250 300 337 387 489 591 686
L 292 330 356 406 559 660 787 838 889 991 1194 1397 1549
H 114 124 133 159 250 294 394 445 500 530 660 800 900
手动 H1 108 155 197 235 300 374 445 512 550 615 810 1010 1180
E 116 116 116 116 116 171 171 257 257 257 150 83 123
F 350 350 350 350 350 420 420 400 400 400 410 650 735
W 600 600 600 600 600 800 800 800 800 800 800 800 800
Wt(Kg) 35 38 55 102 232 390 710 960 1700 1970 3250 5800 6700
电动 H2 - - - - 569 658 694 765 825 917 998 1098 1185
L1 - - - - 235 259 400 410 410 420 690 690 690
气动 H3 340 - - 479 666 895 1002 1059 1160 1250 1320 1470 1520
L2 405 - - 576 756 1060 1060 1360 1360 2840 2840 3300 3300

注：
1.本网页的GB铸钢固定球阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
