YW型无堵塞液下排污泵
YW型无堵塞液下排污泵，简称：YW液下排污泵，是在引进国内外先进技术的基础上，结合国内水泵的使用特点而研制成功的新一代泵类产品，具有节能效果显著、防缠绕、无堵塞等特点，在排送固体颗粒和长纤维垃圾方面具有独特效果。
YW系列泵采用独特叶轮结构和新型机械密封，能有效地输送含有固体物和化学纤维，叶轮与传统叶轮相比，该泵叶轮采用单流道式或双流道式，它类似于一截面大小相同的弯管，具有非常好的过流性，配以合理的蜗室，使得该泵具有效率高，过流效果好的特点，叶轮经动静平衡试验，使泵在运行中无振动。
该泵水力性能先进、成熟，产品经测试各项性能指标均达到有关标准规定，产品投放市场后以其独特的功效，可靠的性能，稳定的质量受到广大用户的欢迎和好评。
YW型无堵塞液下排污泵
YW液下排污泵适用场合
1、工厂商业严重污染废水的排放。
2、城市污水处理厂排水系统。
3、住宅区的污水排水站。
4、人防系统排水站。
5、医院、宾馆的污水排放。
6、市政工程、建筑工地。
7、勘探、矿山配套附机。
8、农村沼气池农田灌溉。
9、自来水厂的给水装置。
YW液下排污泵具有以下特点

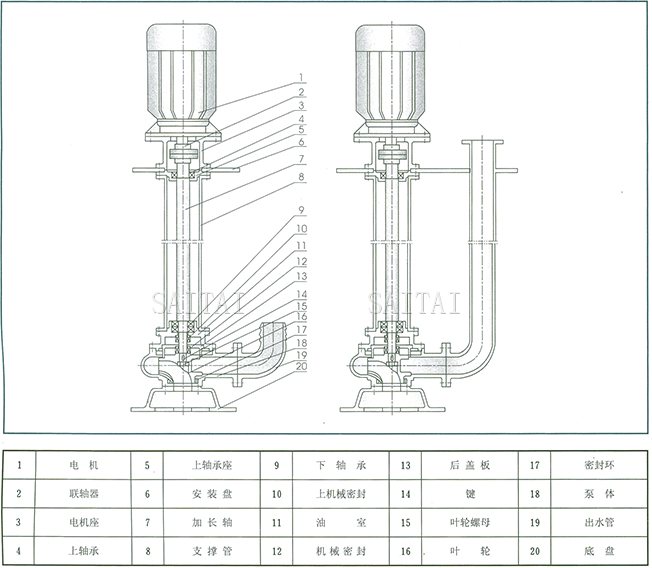

YW型无堵塞液下排污泵结构图
1.采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
2.设计合理，配套电机合理，效率高，节能效果显著。
3.机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4.泵结构紧凑，体积小，移动方便，安装简便等特点。
5.可根据用户需要配备液位自动控制柜；根据所需液位变化，自动控制泵的起动与停止，不需专人看管，使用极为方便。
6.泵为立式结构，工作时泵体浸在液体中因而很容易起动，不存在排气抽空问题，同时具有无泄露等特点，液下深度可达0.5~7米。
7.接轴结构先进可靠，泵与电机采用联轴器联接，泵轴尺寸精密，保证了泵平稳运行，留有足够的安全系统。
8.在使用扬程范围内保证电机运行不过载。
9.泵有单管安装和双管安装两种，支承件有圆盘和方盘安装。
泵使用条件
1、 介质温度不超过60℃，重度为1~1.3kg/dm3，PH值在5~9范围内。
2、 一般情况下，泵必须在使用扬程范围内使用，保证电机不过载，如需在全扬程范围内使用，应在订货时另行注明，以便厂家制造。
3、 在运行过程泵电机电流不得超过电机的额定电流。
4、 如有特殊的温度、介质等要求，请在订货时注明输送介质的详细情况，以便厂家制造。

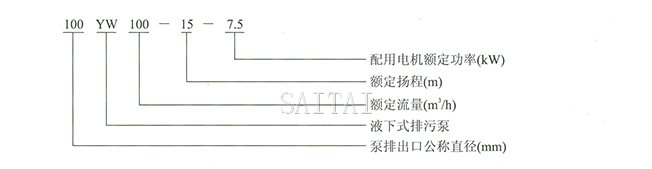

YW液下排污泵型号意义
YW型无堵塞液下排污泵型号意义
YW液下排污泵性能参数表
| 型 号 | 口径 mm |
流量 m3/h |
扬程 m |
功率 KW |
转速 r/min |
效率 |
使用扬 程范围 |
| 25YW8-22-1.1 | 25 | 8 | 22 | 1.1 | 2825 | 38.5 | 10-22 |
| 32YW12-15-1.1 | 32 | 12 | 15 | 1.1 | 2825 | 40 | 8-15 |
| 40YW15-15-1.5 | 40 | 15 | 15 | 1.5 | 2840 | 45.1 | 6-15 |
| 40YW15-30-2.2 | 40 | 15 | 30 | 2.2 | 2840 | 48 | 15-30 |
| 50YW20-7-0.75 | 50 | 20 | 7 | 0.75 | 1390 | 54 | 3-7 |
| 50YW10-10-0.75 | 50 | 10 | 10 | 0.75 | 1390 | 56 | 4-10 |
| 50YW20-15-1.5 | 50 | 20 | 15 | 1.5 | 2840 | 56 | 6-15 |
| 50YW15-25-2.2 | 50 | 15 | 25 | 2.2 | 2840 | 58 | 10-25 |
| 50YW18-30-3 | 50 | 18 | 30 | 3 | 2880 | 58 | 15-30 |
| 50YW25-32-5.5 | 50 | 25 | 32 | 5.5 | 2900 | 53 | 17-32 |
| 50YW20-40-7.5 | 50 | 20 | 40 | 7.5 | 2900 | 55 | 20-40 |
| 65YW25-15-2.2 | 65 | 25 | 15 | 2.2 | 2840 | 52 | 6-15 |
| 65YW37-13-3 | 65 | 37 | 13 | 3 | 2880 | 55 | 6-13 |
| 65YW25-30-4 | 65 | 25 | 30 | 4 | 2890 | 58 | 15-30 |
| 65YW30-40-7.5 | 65 | 30 | 40 | 7.5 | 2900 | 56 | 20-40 |
| 65YW35-50-11 | 65 | 35 | 50 | 11 | 2930 | 60 | 35-50 |
| 65YW35-60-15 | 65 | 35 | 60 | 15 | 2930 | 63 | 40-60 |
| 80YW40-7-2.2 | 80 | 40 | 7 | 2.2 | 1420 | 52 | 3-7 |
| 80YW43-13-3 | 80 | 43 | 13 | 3 | 2880 | 50 | 5-13 |
| 80YW40-15-4 | 80 | 40 | 15 | 4 | 2890 | 57 | 6-15 |
| 80YW65-25-7.5 | 80 | 65 | 25 | 7.5 | 2900 | 56 | 12-25 |
| 100YW80-10-4 | 100 | 80 | 10 | 4 | 1440 | 62 | 4-10 |
| 100YW110-10-5.5 | 100 | 110 | 10 | 5.5 | 1440 | 66 | 5-10 |
| 100YW100-15-7.5 | 100 | 100 | 15 | 7.5 | 1440 | 67 | 8-15 |
| 100YW85-20-7.5 | 100 | 85 | 20 | 7.5 | 1440 | 68 | 10-20 |
| 100YW100-25-11 | 100 | 100 | 25 | 11 | 1460 | 65 | 10-25 |
| 100YW100-30-15 | 100 | 100 | 30 | 15 | 1460 | 66 | 12-30 |
| 100YW100-35-18.5 | 100 | 100 | 35 | 18.5 | 1470 | 65 | 15-35 |
| 125YW130-15-11 | 125 | 130 | 15 | 11 | 1460 | 62 | 7-15 |
| 125YW130-20-15 | 125 | 130 | 20 | 15 | 1460 | 63 | 10-20 |
| 150YW145-9-7.5 | 150 | 145 | 9 | 7.5 | 1440 | 63 | 4-9 |
| 150YW180-15-15 | 150 | 180 | 15 | 15 | 1460 | 65 | 5-15 |
| 150YW180-20-18.5 | 150 | 180 | 20 | 18.5 | 1470 | 75 | 8-20 |
| 150YW180-25-22 | 150 | 180 | 25 | 22 | 1470 | 76 | 12-25 |
| 150YW130-30-22 | 150 | 130 | 30 | 22 | 1470 | 75 | 15-30 |
| 150YW180-30-30 | 150 | 180 | 30 | 30 | 1470 | 73 | 15-30 |
| 150YW200-30-37 | 150 | 200 | 30 | 37 | 1480 | 70 | 13-30 |
| 型 号 | 口径 mm |
流量 m3/h |
扬程 m |
功率 KW |
转速 r/min |
效率 |
使用扬 程范围 |
| 200YW300-7-11 | 200 | 300 | 7 | 11 | 970 | 73 | 3-7 |
| 200YW250-11-15 | 200 | 250 | 11 | 15 | 970 | 74 | 4-11 |
| 200YW400-10-22 | 200 | 400 | 10 | 22 | 1470 | 76 | 5-10 |
| 200YW400-13-30 | 200 | 400 | 13 | 30 | 1470 | 73 | 6-13 |
| 200YW250-15-18.5 | 200 | 250 | 15 | 18.5 | 1470 | 72 | 7-15 |
| 200YW300-15-22 | 200 | 300 | 15 | 22 | 1470 | 73 | 8-15 |
| 200YW250-22-30 | 200 | 250 | 22 | 30 | 1470 | 71 | 12-22 |
| 200YW350-25-37 | 200 | 350 | 25 | 37 | 1980 | 75 | 10-25 |
| 200YW400-30-55 | 200 | 400 | 30 | 55 | 1480 | 70 | 13-30 |
| 250YW600-9-30 | 250 | 600 | 9 | 30 | 1480 | 74 | 3-9 |
| 250YW600-12-37 | 250 | 600 | 12 | 37 | 1480 | 78 | 5-12 |
| 250YW600-15-45 | 250 | 600 | 15 | 45 | 1480 | 75 | 6-15 |
| 250YW600-20-55 | 250 | 600 | 20 | 55 | 1480 | 73 | 8-20 |
| 250YW600-25-75 | 250 | 600 | 25 | 75 | 1480 | 73 | 12-25 |
| 300YW800-12-45 | 300 | 800 | 12 | 45 | 980 | 76 | 5-12 |
| 300YW500-15-45 | 300 | 500 | 15 | 45 | 980 | 70 | 7-15 |
| 300YW800-15-55 | 300 | 800 | 15 | 55 | 980 | 73 | 8-15 |
| 300YW600-20-55 | 300 | 600 | 20 | 55 | 980 | 75 | 10-20 |
| 300YW800-20-75 | 300 | 800 | 20 | 75 | 980 | 78 | 12-20 |
| 300YW950-20-90 | 300 | 950 | 20 | 90 | 980 | 80 | 11-20 |
| 300YW1000-25-110 | 300 | 1000 | 25 | 110 | 980 | 82 | 12-25 |
| 350YW110-10-55 | 350 | 1100 | 10 | 55 | 980 | 84.5 | 4-10 |
| 350YW1500-15-90 | 350 | 1500 | 15 | 90 | 980 | 82.5 | 6-15 |
| 350YW1200-18-90 | 350 | 1200 | 18 | 90 | 980 | 83.1 | 8-18 |
| 350YW1110-28-132 | 350 | 1100 | 28 | 132 | 740 | 83.2 | 15-28 |
| 350YW1000-36-160 | 350 | 1000 | 36 | 160 | 740 | 78.5 | 20-36 |
| 400YW1500-10-75 | 400 | 1500 | 10 | 75 | 980 | 82.1 | 3-10 |
| 400YW2000-15-132 | 400 | 2000 | 15 | 132 | 740 | 85.5 | 6-15 |
| 400YW1700-22-160 | 400 | 1700 | 22 | 160 | 740 | 82.1 | 10-22 |
| 400YW1500-26-160 | 400 | 1500 | 26 | 160 | 740 | 83.5 | 12-26 |
| 400YW1700-30-200 | 400 | 1700 | 30 | 200 | 740 | 83.5 | 15-30 |
| 400YW1800-32-250 | 400 | 1800 | 32 | 250 | 740 | 82.1 | 17-32 |
| 500YW2500-10-110 | 500 | 2500 | 10 | 110 | 740 | 82 | 2-10 |
| 500YW2600-15-160 | 500 | 2600 | 15 | 160 | 740 | 83 | 4-15 |
| 500YW2400-22-220 | 500 | 2400 | 22 | 220 | 740 | 84 | 8-22 |
| 500YW2600-24-250 | 500 | 2600 | 24 | 250 | 740 | 82 | 10-24 |

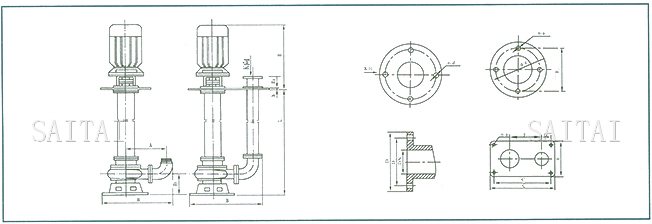

YW液下排污泵安装尺寸表
YW型无堵塞液下排污泵结构图
| 型号 | D | D1 | DN | n-d | B | H1 | L | h | H2 | H | A | C×E | C1×E1 | F | G | n-a | фe | фe1 |
| 25YW8-22-1.1 | 120 | 90 | 25 | 4-ф14 | 310 | 115 | 1-5 | 16 | 70 | 360 | 190 | 600×320 | 550×270 | 190 | 85 | 4-ф14 | 300 | 265 |
| 32YW12-15-1.1 | 120 | 90 | 32 | 4-ф14 | 310 | 115 | 1-5 | 16 | 70 | 360 | 190 | 600×320 | 550×270 | 190 | 85 | 4-ф14 | 300 | 265 |
| 40YW15-15-1.5 | 130 | 100 | 40 | 4-ф14 | 360 | 125 | 1-5 | 18 | 80 | 370 | 215 | 600×320 | 550×270 | 215 | 60 | 4-ф14 | 300 | 265 |
| 40YW15-30-2.2 | 130 | 100 | 40 | 4-ф14 | 360 | 125 | 1-5 | 18 | 80 | 400 | 215 | 600×320 | 550×270 | 215 | 60 | 4-ф14 | 300 | 265 |
| 50YW20-7-0.75 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 360 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW10-10-0.75 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 360 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW20-15-1.5 | 140 | 110 | 50 | 4-ф14 | 405 | 120 | 1-5 | 18 | 80 | 370 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW15-25-2.2 | 140 | 110 | 50 | 4-ф14 | 405 | 120 | 1-5 | 18 | 80 | 400 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW18-30-3 | 140 | 110 | 50 | 4-ф14 | 405 | 125 | 1-5 | 18 | 80 | 440 | 255 | 600×320 | 550×270 | 255 | 65 | 4-ф14 | 300 | 265 |
| 50YW25-32-5.5 | 140 | 110 | 50 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 540 | 265 | 600×350 | 550×300 | 265 | 55 | 4-ф14 | 350 | 300 |
| 50YE20-40-7.5 | 140 | 110 | 50 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 570 | 265 | 600×350 | 550×300 | 265 | 55 | 4-ф14 | 350 | 300 |
| 65YW25-15-2.2 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 400 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW37-13-3 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 440 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW25-30-4 | 160 | 130 | 65 | 4-ф14 | 440 | 130 | 1-5 | 18 | 80 | 470 | 280 | 600×320 | 550×270 | 280 | 70 | 4-ф14 | 300 | 265 |
| 65YW30-40-7.5 | 160 | 130 | 65 | 4-ф14 | 450 | 160 | 1-5 | 20 | 80 | 570 | 280 | 600×320 | 550×270 | 265 | 55 | 4-ф14 | 350 | 300 |
| 65YW35-50-11 | 160 | 130 | 65 | 4-ф14 | 450 | 210 | 1-5 | 22 | 100 | 700 | 300 | 720×380 | 660×320 | 300 | 65 | 4-ф18 | 450 | 400 |
| 65YW35-60-15 | 160 | 130 | 65 | 4-ф18 | 450 | 210 | 1-5 | 22 | 100 | 740 | 300 | 720×380 | 660×320 | 300 | 65 | 4-ф18 | 450 | 400 |
| 80YW40-7-2.2 | 190 | 150 | 80 | 4-ф18 | 530 | 170 | 1-5 | 22 | 100 | 400 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW43-13-3 | 190 | 150 | 80 | 4-ф18 | 530 | 160 | 1-5 | 22 | 100 | 440 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW40-15-4 | 190 | 150 | 80 | 4-ф18 | 530 | 160 | 1-5 | 22 | 100 | 470 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 300 | 265 |
| 80YW65-25-7.5 | 190 | 150 | 80 | 4-ф18 | 530 | 170 | 1-5 | 22 | 100 | 570 | 325 | 650×350 | 600×300 | 325 | 75 | 4-ф18 | 350 | 300 |
| 100YW80-10-4 | 210 | 170 | 100 | 4-ф18 | 630 | 180 | 1-7 | 22 | 100 | 470 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 300 | 265 |
| 100YW110-10-5.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 540 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW100-15-7.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 570 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW85-20-7.5 | 210 | 170 | 100 | 4-ф18 | 630 | 190 | 1-7 | 22 | 100 | 570 | 385 | 720×380 | 660×320 | 385 | 55 | 4-ф18 | 350 | 300 |
| 100YW100-25-11 | 210 | 170 | 100 | 4-ф18 | 700 | 200 | 1-7 | 18 | 100 | 700 | 430 | 800×380 | 720×320 | 430 | 50 | 4-ф18 | 450 | 400 |
| 100YW100-330-15 | 210 | 170 | 100 | 4-ф18 | 770 | 220 | 1-7 | 18 | 100 | 740 | 475 | 900×400 | 820×320 | 475 | 135 | 8ф18 | 450 | 400 |
| 100YW100-35-18.5 | 210 | 170 | 100 | 4-ф18 | 770 | 220 | 1-7 | 18 | 100 | 760 | 475 | 900×400 | 820×320 | 475 | 135 | 8ф18 | 600 | 500 |
| 125YW130-15-11 | 240 | 200 | 125 | 8-ф18 | 750 | 210 | 1-7 | 20 | 140 | 700 | 470 | 1000×600 | 920×520 | 470 | 145 | 4ф23 | 450 | 400 |
| 125YW130-20-15 | 240 | 200 | 125 | 8-ф18 | 750 | 210 | 1-7 | 20 | 140 | 740 | 470 | 1000×600 | 920×520 | 470 | 145 | 4ф23 | 450 | 400 |
| 150YW145-9-7.5 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 570 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 350 | 300 |
| 150YW180-15-15 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 740 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-20-18.5 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 760 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-25-22 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 800 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW130-30-22 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 800 | 520 | 1000×600 | 920×320 | 520 | 130 | 4ф23 | 600 | 500 |
| 150YW180-30-30 | 265 | 225 | 150 | 8-ф18 | 840 | 220 | 1-7 | 20 | 140 | 860 | 550 | 1000×600 | 920×320 | 550 | 160 | 4ф23 | 600 | 500 |
| 150YW200-30-37 | 265 | 225 | 150 | 8-ф18 | 870 | 275 | 1-7 | 20 | 140 | 950 | 550 | 1000×600 | 920×320 | 550 | 160 | 4ф23 | 600 | 500 |
| 200YW300-7-11 | 335 | 295 | 200 | 8-ф23 | 870 | 275 | 1-7 | 20 | 140 | 700 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-11-15 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 740 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-10-22 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 800 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-13-30 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 860 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-15-18.5 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 760 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW300-15-22 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 800 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW250-22-30 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 860 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW350-25-37 | 335 | 295 | 200 | 8-ф23 | 1000 | 270 | 1-7 | 20 | 200 | 950 | 630 | 1300×750 | 1220×680 | 630 | 140 | 4ф23 | 600 | 500 |
| 200YW400-30-55 | 335 | 295 | 200 | 8-ф23 | 1050 | 280 | 1-7 | 22 | 200 | 950 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 600 | 500 |
| 250YW600-9-30 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 850 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-12-37 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 950 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-15-45 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1010 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-20-55 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1250 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 250YW600-25-75 | 390 | 350 | 250 | 12-ф18 | 1100 | 320 | 1-7 | 25 | 250 | 1310 | 650 | 1300×750 | 1220×680 | 650 | 250 | 6ф20 | 750 | 680 |
| 300YW800-12-45 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1200 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW500-15-45 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1200 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW800-15-55 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1250 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW600-20-55 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1250 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW800-20-75 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1350 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW950-20-90 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1420 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 300YW1000-25-110 | 440 | 395 | 300 | 12-ф23 | 1200 | 400 | 1-7 | 28 | 250 | 1560 | 800 | 1400×750 | 1300×680 | 800 | 320 | 6ф20 | 750 | 680 |
| 350YW1100-10-55 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1300 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1500-15-90 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1450 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1200-18-90 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1450 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1100-28-132 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1600 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 350YW1000-36-160 | 500 | 460 | 350 | 12-ф23 | 1350 | 450 | 1-7 | 30 | 250 | 1600 | 950 | 1500×750 | 1400×680 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1500-10-75 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1400 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW2000-15-132 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1600 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1700-22-160 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1620 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1500-26-160 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1630 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1700-30-200 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1750 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 400YW1800-32-250 | 560 | 515 | 400 | 16-ф26 | 1480 | 510 | 1-7 | 30 | 250 | 1860 | 950 | 2000×850 | 1900×780 | 950 | 400 | 6ф20 | 750 | 680 |
| 500YW2500-10-110 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1600 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2600-15-160 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1620 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2400-22-220 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1750 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
| 500YW2600-24-250 | 670 | 620 | 500 | 20-ф26 | 2010 | 580 | 1-7 | 30 | 250 | 1860 | 1200 | 2200×950 | 2100×850 | 1200 | 300 | 6ф20 | 900 | 800 |
注：
1.本网页的YW型无堵塞液下排污泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
