LW型直立式无堵塞排污泵
LW型直立式无堵塞排污泵，（简称：GW排污泵），具有以下特点：
LW型直立式无堵塞排污泵，简称：LW排污泵，具有以下特点：
1.采用大流道抗堵塞水力部件设计，大大提高污物通过能力，能有效地通过泵口径的5倍纤维物质和直径为泵口径约50%d 固体颗粒。
2.设计合理，配套电机合理，效率高，节能效果显著。
3.机械密封采用双道串联密封，材质为硬质耐磨碳化钨，具有耐用、耐磨等特点，可以使泵安全连续运行8000小时以上。
4.泵与电机直联同轴，属机电一体化产品，结构紧凑，性能稳定。
5. 水力性能先进，整机效率高，运转噪音低。
6.在电机风叶端加上防护罩，整机可置于室外工作，无需机房，可节省大量基建费用。
7.泵与电机为一体结构，故安装时无需校正。

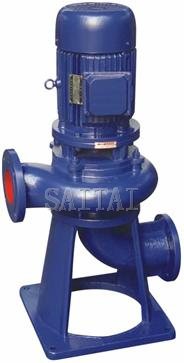

LW型直立式无堵塞排污泵
LW排污泵结构说明
LW型系列立式无堵塞排污泵为单吸蜗壳式泵，泵内装有无堵塞防缠绕单（双）大流道叶轮，具有很好的通过能力。 该系列泵具有两种结构形式，一是电机与泵直接同轴，二是采用联轴器联接，电机采用标准方式电机。其结构图如下，每种结构形式具有两种底座连接形式，一是进口水平吸入，具有转角功能，可根据使用要求，进出口安放成0o、90o、180o、270o，便于管路连接，二是进口轴向吸入，便于立式安装。

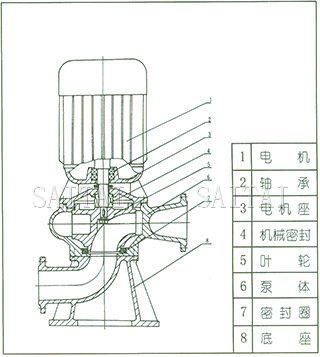

LW型直立式无堵塞排污泵结构图
LW排污泵性能参数表
| 序号 | 型号 | 口径 | 流量 | 扬程 | 转速 | 功率 | 效率 | 使用扬程范围 |
| Type | mm | m3h | m | r/min | KW | |||
| 1 | 25LW8-22-1.1 | 25 | 8 | 22 | 2825 | 1.1 | 38.5 | 10-22 |
| 2 | 32LW12-15-1.1 | 32 | 12 | 15 | 2825 | 1.1 | 40 | 8-15 |
| 3 | 40LW15-15-1.5 | 40 | 15 | 15 | 2840 | 1.5 | 45.1 | 6-15 |
| 4 | 40LW15-30-2.2 | 40 | 15 | 30 | 2840 | 2.2 | 48 | 15-30 |
| 5 | 50LW20-7-0.75 | 50 | 20 | 7 | 1390 | 0.75 | 54 | 3-7 |
| 6 | 50LW10-10-0.75 | 50 | 10 | 10 | 1390 | 0.75 | 56 | 4-10 |
| 7 | 50LW20-15-1.5 | 50 | 20 | 15 | 2840 | 1.5 | 55 | 6-15 |
| 8 | 50LW15-25-2.2 | 50 | 15 | 25 | 2840 | 2.2 | 56 | 10-25 |
| 9 | 50LW18-30-3 | 50 | 18 | 30 | 2880 | 3 | 58 | 15-30 |
| 10 | 50LW25-32-5.5 | 50 | 25 | 32 | 2900 | 5.5 | 53 | 17-32 |
| 11 | 50LW20-40-7.5 | 50 | 20 | 40 | 2900 | 7.5 | 55 | 20-40 |
| 12 | 65LW25-15-2.2 | 65 | 25 | 15 | 2840 | 2.2 | 52 | 6-15 |
| 13 | 65LW37-13-3 | 65 | 37 | 13 | 2880 | 3 | 55 | 6-13 |
| 14 | 65LW25-30-4 | 65 | 25 | 30 | 2890 | 4 | 58 | 15-30 |
| 15 | 65LW30-40-7.5 | 65 | 30 | 40 | 2900 | 7.5 | 56 | 20-40 |
| 16 | 65LW35-50-11 | 65 | 35 | 50 | 2930 | 11 | 60 | 35-50 |
| 17 | 65LW35-60-15 | 65 | 35 | 60 | 2930 | 15 | 63 | 40-60 |
| 18 | 80LW40-7-2.2 | 80 | 40 | 7 | 1420 | 2.2 | 52 | 3-7 |
| 19 | 80LW43-13-3 | 80 | 43 | 13 | 2880 | 3 | 50 | 5-13 |
| 20 | 80LW40-15-4 | 80 | 40 | 15 | 2890 | 4 | 57 | 6-15 |
| 21 | 80LW65-25-7.5 | 80 | 65 | 25 | 2900 | 7.5 | 56 | 12-25 |
| 22 | 100LW80-10-4 | 100 | 80 | 10 | 1440 | 4 | 62 | 4-10 |
| 23 | 100LW110-10-5.5 | 100 | 110 | 10 | 1440 | 5.5 | 66 | 5-10 |
| 24 | 100LW100-15-7.5 | 100 | 100 | 15 | 1440 | 7.5 | 67 | 8-15 |
| 25 | 100LW85-20-7.5 | 100 | 85 | 20 | 1440 | 7.5 | 68 | 10-20 |
| 26 | 100LW100-25-11 | 100 | 100 | 25 | 1460 | 11 | 65 | 10-25 |
| 27 | 100LW100-30-15 | 100 | 100 | 30 | 1460 | 15 | 66 | 12-30 |
| 28 | 100LW100-35-18.5 | 100 | 100 | 35 | 1470 | 18.5 | 65 | 15-35 |
| 29 | 125LW130-15-11 | 125 | 130 | 15 | 1460 | 11 | 62 | 7-15 |
| 30 | 125LW130-20-15 | 125 | 130 | 20 | 1460 | 15 | 63 | 10-20 |
| 31 | 150LW145-9-7.5 | 150 | 145 | 9 | 1440 | 7.5 | 63 | 4-9 |
| 32 | 150LW180-15-15 | 150 | 180 | 15 | 1460 | 15 | 65 | 5-15 |
| 33 | 150LW180-20-18.5 | 150 | 180 | 20 | 1470 | 18.5 | 75 | 8-20 |
| 34 | 150LW180-25-22 | 150 | 180 | 25 | 1470 | 22 | 76 | 12-25 |
| 35 | 150LW130-30-22 | 150 | 130 | 30 | 1470 | 22 | 75 | 15-30 |
| 36 | 150LW180-30-30 | 150 | 180 | 30 | 1470 | 30 | 73 | 15-30 |
| 37 | 150LW200-30-34 | 150 | 200 | 30 | 1480 | 37 | 70 | 13-30 |
| 38 | 200LW300-7-11 | 200 | 300 | 7 | 970 | 11 | 73 | 3-7 |
| 39 | 200LW250-11-15 | 200 | 250 | 11 | 970 | 15 | 74 | 4-11 |
| 40 | 200LW400-10-22 | 200 | 400 | 10 | 1470 | 22 | 76 | 5-10 |
| 41 | 200LW400-13-30 | 200 | 400 | 13 | 1470 | 30 | 73 | 6-13 |
| 42 | 200LW250-15-18.5 | 200 | 250 | 15 | 1470 | 18.5 | 72 | 7-15 |
| 43 | 200LW300-15-22 | 200 | 300 | 15 | 1470 | 22 | 73 | 8-15 |
| 44 | 200LW250-22-30 | 200 | 250 | 22 | 1470 | 30 | 71 | 12-22 |
| 45 | 200LW350-25-37 | 200 | 350 | 25 | 1980 | 37 | 75 | 10-25 |
| 46 | 200LW400-30-45 | 200 | 400 | 30 | 1480 | 45 | 70 | 13-30 |
| 47 | 250LW600-9-30 | 250 | 600 | 9 | 980 | 30 | 74 | 3-9 |
| 48 | 250LW600-12-37 | 250 | 600 | 12 | 1480 | 37 | 78 | 5-12 |
| 49 | 250LW600-15-45 | 250 | 600 | 15 | 1480 | 45 | 75 | 6-15 |
| 50 | 250LW600-20-55 | 250 | 600 | 20 | 1480 | 55 | 73 | 8-20 |
| 51 | 250LW600-25-75 | 250 | 600 | 25 | 1480 | 75 | 73 | 12-25 |
| 52 | 250LW800-12-45 | 250 | 800 | 12 | 980 | 45 | 76 | 5-12 |
| 53 | 300LW500-15-45 | 300 | 500 | 15 | 980 | 45 | 70 | 7-15 |
| 54 | 300LW800-15-55 | 300 | 800 | 15 | 980 | 55 | 73 | 8-15 |
| 55 | 300LW600-20-55 | 300 | 600 | 20 | 980 | 55 | 75 | 10-20 |
| 56 | 300LW800-20-75 | 300 | 800 | 20 | 980 | 75 | 78 | 12-20 |
| 57 | 300LW950-20-90 | 300 | 950 | 20 | 980 | 90 | 80 | 11-20 |
| 58 | 300LW1000-25-110 | 300 | 1000 | 25 | 980 | 110 | 82 | 12-25 |
| 59 | 350LW1100-10-55 | 350 | 1100 | 10 | 980 | 55 | 84.5 | 4-10 |
| 60 | 350LW1500-15-90 | 350 | 1500 | 5 | 980 | 90 | 82.5 | 6-15 |
| 61 | 350LW1200-18-90 | 350 | 1200 | 18 | 980 | 90 | 83.1 | 8-18 |
| 62 | 350LW1100-28-132 | 350 | 1100 | 28 | 740 | 132 | 83.2 | 15-25 |
| 63 | 350LW1000-36-160 | 350 | 1000 | 36 | 740 | 160 | 78.5 | 20-36 |
| 64 | 400LW1500-10-75 | 400 | 1500 | 10 | 980 | 75 | 82.1 | 3-10 |
| 65 | 400LW2000-15-132 | 400 | 2000 | 15 | 740 | 132 | 85.5 | 6-15 |
| 66 | 400LW1700-22-160 | 400 | 1700 | 22 | 740 | 160 | 82.1 | 10-22 |
| 67 | 400LW1500-26-160 | 400 | 1500 | 26 | 740 | 160 | 83.5 | 12-26 |
| 68 | 400LW1700-30-200 | 400 | 1700 | 30 | 740 | 200 | 83.5 | 15-30 |
| 69 | 400LW1800-32-250 | 400 | 1800 | 32 | 740 | 250 | 82.1 | 17-32 |
注：
1.本网页的LW型直立式无堵塞排污泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
