JYWQ、JPWQ系列自动搅匀排污泵

JYWQ、JPWQ系列自动搅匀排污泵（简称JYWQ、JPWQ排污泵），系属新型带自动搅匀功能产品。是在普通型排污泵的基础上采用自动搅拌装置，该装置随电机轴旋转，产生极强的搅拌力，将污水池内的沉积物搅拌成悬浮物，吸入泵内排出，提高了泵的防堵、排污能力，一次性完成了排水、清污、除淤，节约了运行成本，是具有明显的先进性和实用性的环保产品。

JYWQ、JPWQ系列自动搅匀排污泵
JYWQ、JPWQ系列自动搅匀排污泵

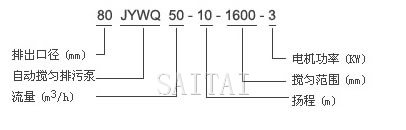

JYWQ、JPWQ排污泵型号说明

JYWQ、JPWQ系列自动搅匀排污泵型号说明
JYWQ、JPWQ系列自动搅匀排污泵型号说明

1、 注：JYWQ为普通型自动搅匀排污泵 JPWQ为带不锈钢外套内循环冷却系统的自动搅匀排污泵

JYWQ、JPWQ排污泵产品用途

1、 工厂、商业严重污染废水的排放。
2、 城市污水处理厂、医院、宾馆的排水系统。
3、 住宅区的污水排水站。
4、 人防系统排水站、自来水厂的给水装置。
5、 市政工程、建筑工地。
6、 勘探、矿山、发电厂配套附机。
7、 农村沼气池、农田灌溉、河塘清淤。

JYWQ、JPWQ排污泵使用条件

1、 介质温度不超过60°C，介质重度为1~1.3kg/dm3，PH值在4~10范围内。
2、 1Crl8Ni9Ti不锈钢材质可适用各种腐蚀性介质。
注：用户如有特殊的介质、温度等要求，请在订货时注明输送介质详细情况，以便本公司提供更为可靠之产品。

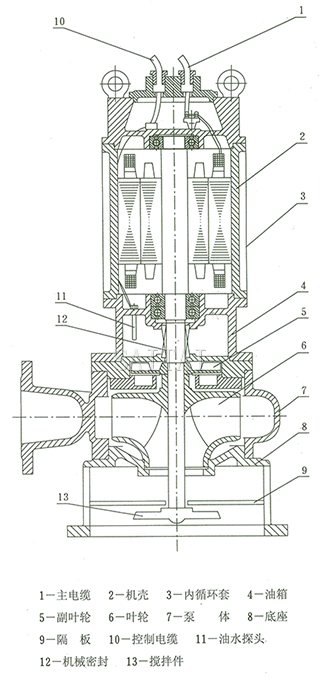

JYWQ、JPWQ系列自动搅匀排污泵结构图
JYWQ、JPWQ系列自动搅匀排污泵结构图

JYWQ、JPWQ排污泵结构特点说明

JYWQ、JPWQ系列自动搅匀排污泵结构图
JYWQ、JPWQ系列自动搅匀排污泵结构图

1、 采用独特的双流道无堵塞叶轮结构，提高污水污物的过流能力和排污能力。
2、 自动搅拌装置，产生极强的搅拌力，将池内的沉淀物搅拌成悬浮物后吸入叶轮排出，达到清淤的作用。
3、 隔板将底座一分为二，搅拌与进水互不影响。
4、 机械密封为双端面机械密封，长期处于油室中,保证水泵安全可靠地运行。
5、 副叶轮结构的流体动力密封，既有辅助密封作用，从而保护机械密封，又平衡轴向力，延长轴承的使用寿命。
6、 泵接线腔内设有漏水检测探头，出现漏水时，探水时，探头发出信号，控制系统对泵实施保护。本公司可配全自动安全保护控制柜。
7、 电机定子采用B级和F级绝缘，内设热保护器，当电机过载发热，保护器及时作出动作，对泵和电机实施相对的保护。
8、 油室内装有油水探头，当机械密封损坏后，水进入油室，探头发出信号，由控制系统对水泵实施保护。
9、 JPWQ带内循环冷却系统，能保证水泵在水池最低水位正常工作。

JYWQ、JPWQ排污泵性能参数

序号 型号 排出口径
（mm） 		额定流量
（m3/h） 		额定扬程
（m） 		搅拌直径
（mm） 		转速
（r/min） 		功率
（kw） 		效率
（） 		自动
耦合器
1 50-12-15-1200-1.5 50 12 15 1200 2900 1.5 48 GAK-50
2 50-20-7-1200-1.1 50 20 7 1200 2900 1.1 62 GAK-50
3 50-10-10-1200-1.1 50 10 10 1200 2900 1.1 56 GAK-50
4 50-15-15-1200-2.2 50 15 15 1200 2900 2.2 51 GAK-50
5 50-25-10-1200-2.2 50 25 10 1200 2900 2.2 65 GAK-50
6 50-15-20-1200-2.2 50 15 20 1200 2900 2.2 56 GAK-50
7 50-20-15-1200-2.2 50 20 15 1200 2900 2.2 56 GAK-50
8 50-42-9-1200-3 50 42 9 1200 2900 3 56 GAK-50
9 50-17-25-1200-4 50 17 25 1200 2900 4 56 GAK-50
10 50-25-22-1200-4 50 25 22 1200 2900 4 62 GAK-50
11 50-40-15-1400-4 50 40 15 1400 2900 4 70 GAK-50
12 50-25-32-1600-5.5 50 25 32 1600 2900 5.5 52 GAK-50
13 50-40-30-1600-7.5 50 40 30 1600 2900 7.5 68 GAK-50
14 65-25-15-1400-3 65 25 15 1400 2900 3 65 GAK-65
15 65-37-13-1400-3 65 37 13 1400 2900 3 62 GAK-65
16 65-25-28-1400-4 65 25 28 1400 2900 4 60 GAK-65
17 80-40-7-1600-2.2 80 40 7 1600 2900 2.2 54 GAK-80
18 80-29-8-1600-2.2 80 29 8 1600 2900 2.2 54 GAK-80
19 80-43-13-1600-4 80 43 13 1600 2900 4 63 GAK-80
20 80-50-10-1600-3 80 50 10 1600 1450 3 76 GAK-80
21 80-40-15-1600-4 80 40 15 1600 2900 4 70 GAK-80
22 80-60-13-1600-4 80 60 13 1600 2900 4 70 GAK-80
23 80-35-25-1600-5.5 80 35 25 1600 2900 5.5 64 GAK-80
24 80-50-30-1600-7.5 80 50 30 1600 2900 7.5 70 GAK-80
25 80-50-30-1600-7.5 80 50 30 1600 2900 7.5 70 GAK-80
26 100-80-9-2000-4 100 80 9 2000 1450 4 62 GAK-100
27 100-110-10-2000-5.5 100 110 10 2000 1450 5.5 71 GAK-100
28 100-70-15-2000-5.5 100 70 15 2000 1450 5.5 71 GAK-100
29 100-100-15-2000-7.5 100 100 15 2000 1450 7.5 73 GAK-100
30 100-80-20-2000-7.5 100 80 20 2000 2900 7.5 71 GAK-100
31 100-50-35-2000-11 100 50 35 2000 2900 11 68 GAK-100
32 100-70-22-2000-7.5 100 70 22 2000 2900 7.5 70 GAK-100
33 100-100-22-2000-15 100 100 22 2000 1450 15 61 GAK-100
34 100-80-30-2000-15 100 80 30 2000 1450 15 67 GAK-100
35 150-150-10-2000-7.5 150 150 10 2000 1450 7.5 75 GAK-150
36 150-210-7-2500-7.5 150 210 7 2500 1450 7.5 78 GAK-150
37 150-250-6-2500-7.5 150 250 6 2500 1450 7.5 79 GAK-150
38 150-150-15-2500-11 150 150 15 2500 1450 11 79 GAK-150
39 150-200-10-2500-15 150 200 10 2500 1450 15 73 GAK-150
40 150-65-40-3200-18.5 150 65 40 3200 1450 18.5 58 GAK-150
41 150-180-22-2600-18.5 15 180 22 2600 1450 18.5 75 GAK-150
42 150-150-26-2600-18.5 150 150 26 2600 1450 18.5 72 GAK-150
43 150-110-30-2600-18.5 150 110 30 2600 1450 18.5 72 GAK-150
44 150-130-15-2600-22 150 130 15 2600 1450 22 76 GAK-150
45 150-130-30-2600-22 150 130 30 2600 1450 22 70 GAK-150
46 150-100-40-3000-30 150 100 40 3000 1450 30 64 GAK-150
47 200-300-7-3000-11 200 300 7 3000 1450 11 75 GAK-200
48 200-250-11-3000-15 200 250 11 3000 1450 15 72 GAK-200
49 200-300-10-3000-15 200 300 10 3000 1450 15 75 GAK-200
50 200-250-15-3000-18.5 200 250 15 3000 1450 18.5 72 GAK-200
51 200-400-10-3000-22 200 400 10 3000 1450 22 75 GAK-200
52 200-200-20-3000-22 200 200 20 3000 1450 22 73 GAK-200
53 200-250-22-3000-30 200 250 22 3000 1450 30 73 GAK-200
54 250-600-7-3000-22 250 600 7 3000 1450 22 78 GAK-250
55 250-600-9-3000-30 250 600 9 3000 1450 30 78 GAK-250

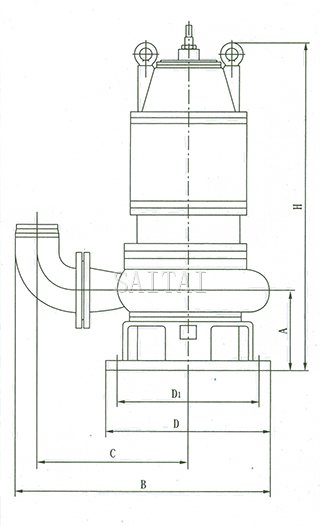

移动式JYWQ、JPWQ排污泵安装尺寸表及示意图

JYWQ、JPWQ系列自动搅匀排污泵结构示意图1
JYWQ、JPWQ系列自动搅匀排污泵结构示意图1
序号 型 号 A B C D1 D H
1 50-12-15-1200-1.5 135 400 245 225 255 670
2 50-20-7-1200-1.1 132 343 225 150 180 610
3 50-10-10-1200-1.1 132 343 225 150 180 610
4 50-15-15-1200-2.2 135 400 245 225 255 670
5 50-25-10-1200-2.2 135 400 245 225 255 670
6 50-15-20-1200-2.2 135 400 245 225 255 670
7 50-20-15-1200-2.2 135 400 245 225 255 670
8 50-42-9-1200-3 143 420 265 225 255 750
9 50-17-25-1200-4 130 433 265 240 285 750
10 50-25-22-1200-4 135 400 245 225 255 735
11 50-40-15-1400-4 143 420 265 225 255 750
12 50-25-32-1600-5.5 180 480 295 270 320 820
13 50-40-30-1600-7.5 180 480 295 270 320 820
14 65-25-15-1400-3 143 435 270 225 255 750
15 65-37-13-1400-3 143 435 270 225 255 750
16 65-25-28-1400-4 180 515 317 270 320 800
17 80-40-7-1600-2.2 143 465 295 225 255 685
18 80-29-8-1600-2.2 143 465 295 225 255 685
19 80-43-13-1600-4 143 465 295 225 255 750
20 80-50-10-1600-3 180 570 325 280 320 790
21 80-40-15-1600-4 143 465 395 225 255 750
22 80-60-13-1600-4 143 465 395 225 255 750
23 80-35-25-1600-5.5 180 550 305 270 320 820
24 80-50-30-1600-7.5 180 550 305 270 320 820
25 80-50-30-1600-7.5 180 550 305 270 320 820
26 100-80-9-2000-4 180 600 386 280 320 790
27 100-110-10-2000-5.5 200 700 440 370 410 900
28 100-70-15-2000-5.5 200 690 430 370 410 900
29 100-100-15-2000-7.5 200 700 440 370 410 900
30 100-80-20-2000-7.5 180 585 370 270 320 900
31 100-50-35-2000-11 180 585 370 270 320 940
32 100-70-22-2000-7.5 180 585 370 270 320 900
33 100-100-22-2000-15 230 815 515 455 495 970
34 100-80-30-2000-15 230 815 515 455 495 970
35 150-150-10-2000-7.5 213 775 495 360 405 920
36 150-210-7-2500-7.5 242 830 540 365 410 950
37 150-250-6-2500-7.5 242 830 540 365 410 950
38 150-150-15-2500-11 220 770 495 345 395 990
39 150-200-10-2500-15 220 770 495 345 395 990
40 150-65-40-3200-18.5 250 930 595 440 495 1206
41 150-180-22-2600-18.5 270 930 595 440 495 1226
42 150-150-26-2600-18.5 270 930 595 440 495 1226
43 150-110-30-2600-18.5 270 930 595 440 495 1226
44 150-130-15-2600-22 300 900 575 440 495 1265
45 150-130-30-2600-22 270 930 595 440 495 1226
46 150-100-40-3000-30 270 930 595 440 495 1200
47 200-300-7-3000-11 270 945 605 400 445 1130
48 200-250-11-3000-15 270 945 605 400 445 1130
49 200-300-10-3000-15 270 945 605 400 445 1130
50 200-250-15-3000-18.5 270 945 605 400 445 1226
51 200-400-10-3000-22 270 945 605 400 445 1226
52 200-200-20-3000-22 297 980 630 440 495 1236
53 200-250-22-3000-30 297 980 630 440 495 1236

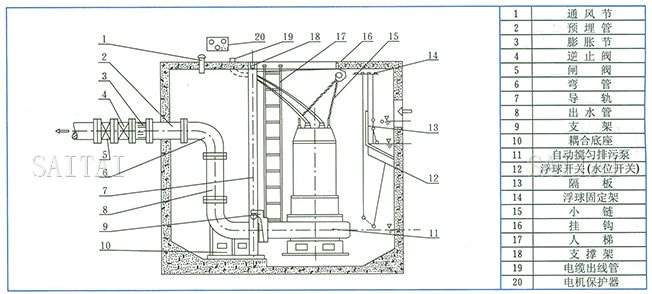

固定式自动耦合JYWQ、JPWQ排污泵安装尺寸表及示意图

序号 型号 фA фB фC N1-фd H K G H1 H2 H3 h g p f y N2-фk J R
1 50-12-15-1200-1.5 50 110 140 4-ф14 670 265 165 280 450 50 20 260 230 310 210 4-ф16 185 115
2 50-20-7-1200-1.1 50 110 140 4-ф14 610 245 165 280 400 50 20 260 230 310 210 4-ф16 185 85
3 50-10-10-1200-1.1 50 110 140 4-ф14 610 245 165 280 400 50 20 260 230 310 210 4-ф16 185 85
4 50-15-15-1200-2.2 50 110 140 4-ф14 670 265 165 280 450 50 20 260 230 310 210 4-ф16 185 115
5 50-25-10-1200-2.2 50 110 140 4-ф14 670 265 165 280 450 50 20 260 230 310 210 4-ф16 185 115
6 50-15-20-1200-2.2 50 110 140 4-ф14 670 265 165 280 450 50 20 260 230 310 210 4-ф16 185 115
7 50-20-15-1200-2.2 50 110 140 4-ф14 670 265 165 280 450 50 20 260 230 310 210 4-ф16 185 115
8 50-42-9-1200-3 50 110 140 4-ф14 750 285 165 280 520 50 20 260 230 310 210 4-ф16 185 115
9 50-17-25-1200-4 50 110 140 4-ф14 750 285 165 280 520 50 20 260 230 310 210 4-ф16 185 115
10 50-25-22-1200-4 50 110 140 4-ф14 735 265 165 280 500 50 20 260 230 310 210 4-ф16 185 115
11 50-40-15-1400-4 50 110 140 4-ф14 750 285 165 280 510 50 20 260 230 310 210 4-ф16 185 115
12 50-25-32-1600-5.5 50 110 140 4-ф14 820 315 165 280 570 50 20 260 230 310 210 4-ф16 185 115
13 50-40-30-1600-7.5 50 110 140 4-ф14 820 315 165 280 570 50 20 260 230 310 210 4-ф16 185 115
14 65-25-15-1400-3 65 130 160 4-ф14 750 290 145 330 500 65 25 275 255 310 225 4-ф18 190 115
15 65-37-13-1400-3 65 130 160 4-ф14 750 290 145 330 500 65 25 275 255 310 225 4-ф18 190 115
16 65-25-28-1400-4 65 130 160 4-ф14 800 340 145 330 550 65 25 275 255 310 225 4-ф18 190 115
17 80-40-7-1600-2.2 80 150 190 4-ф18 685 285 150 360 470 80 25 285 260 335 255 4-ф18 225 115
18 80-29-8-1600-2.2 80 150 190 4-ф18 685 285 150 360 470 80 25 285 260 335 255 4-ф18 225 115
19 80-43-13-1600-4 80 150 190 4-ф18 750 285 150 360 510 80 25 285 260 335 255 4-ф18 225 115
20 80-50-10-1600-3 80 150 190 4-ф18 790 360 150 360 540 80 25 285 260 335 255 4-ф18 225 115
21 80-40-15-1600-4 80 150 190 4-ф18 750 285 150 360 510 80 25 285 260 335 255 4-ф18 225 165
22 80-60-13-1600-4 80 150 190 4-ф18 750 285 150 360 510 80 25 285 260 335 255 4-ф18 225 115
23 80-35-25-1600-5.5 80 150 190 4-ф18 820 345 150 360 570 80 25 285 260 335 255 4-ф18 225 115
24 80-50-30-1600-7.5 80 150 190 4-ф18 820 345 150 360 570 80 25 285 260 335 255 4-ф18 225 135
25 80-50-30-1600-7.5 80 150 190 4-ф18 820 345 150 360 570 80 25 285 260 335 255 4-ф18 225 135
26 100-80-9-2000-4 80 150 190 4-ф18 790 390 200 420 550 100 25 340 310 400 305 4-ф20 250 135
27 100-110-10-2000-5.5 100 170 210 4-ф18 900 445 200 420 600 100 25 340 310 400 305 4-ф20 250 165
28 100-70-15-2000-5.5 100 170 210 4-ф18 900 435 200 420 600 100 25 340 310 400 305 4-ф20 250 195
29 100-100-15-2000-7.5 100 170 210 4-ф18 900 445 200 420 600 100 25 340 310 400 305 4-ф20 250 195
30 100-80-20-2000-7.5 100 170 210 4-ф18 900 345 200 420 570 100 25 340 310 400 305 4-ф20 250 240
31 100-50-35-2000-11 100 170 210 4-ф18 940 345 200 420 650 100 25 340 310 400 305 4-ф20 250 135
32 100-70-22-2000-7.5 100 170 210 4-ф18 900 345 200 420 570 100 25 340 310 400 305 4-ф20 250 135
33 100-100-22-2000-15 100 170 210 4-ф18 970 515 200 420 680 100 25 340 310 400 305 4-ф20 250 240
34 100-80-30-2000-15 100 170 210 4-ф18 970 515 200 420 680 100 25 340 310 400 305 4-ф20 250 240
35 150-150-10-2000-7.5 150 225 265 8-ф18 920 465 270 520 620 150 25 400 370 500 405 4-ф20 335 205
36 150-210-7-2500-7.5 150 225 265 8-ф18 950 515 270 520 650 150 25 400 370 500 405 4-ф20 335 230
37 150-250-6-2500-7.5 150 225 265 8-ф18 950 515 270 520 650 150 25 400 370 500 405 4-ф20 335 230
38 150-150-15-2500-11 150 225 265 8-ф18 990 465 270 520 690 150 25 400 370 500 405 4-ф20 335 225
39 150-200-10-2500-15 150 225 265 8-ф18 990 465 270 520 690 150 25 400 370 500 405 4-ф20 335 225
40 150-65-40-3200-18.5 150 225 265 8-ф18 1206 565 270 520 850 150 25 400 370 500 405 4-ф20 335 250
41 150-180-22-2600-18.5 150 225 265 8-ф18 1226 565 270 520 850 150 25 400 370 500 405 4-ф20 335 250
42 150-150-26-2600-18.5 150 225 265 8-ф18 1226 565 270 520 850 150 25 400 370 500 405 4-ф20 335 250
43 150-110-30-2600-18.5 150 225 265 8-ф18 1226 565 270 520 850 150 25 400 370 500 405 4-ф20 335 250
44 150-130-15-2600-22 150 225 265 8-ф18 1265 545 270 520 880 150 25 400 370 500 405 4-ф20 335 280
45 150-130-30-2600-22 150 225 265 8-ф18 1226 565 270 520 850 150 25 400 370 500 405 4-ф20 335 250
46 150-100-40-3000-30 150 225 265 8-ф18 1200 565 270 520 950 150 25 400 370 500 405 4-ф20 335 250
47 200-300-7-3000-11 200 280 320 8-ф18 1130 600 275 580 800 200 30 480 450 570 400 4-ф20 330 265
48 200-250-11-3000-15 200 280 320 8-ф18 1130 600 275 580 800 200 30 480 450 570 400 4-ф20 330 265
49 200-300-10-3000-15 200 280 320 8-ф18 1130 600 275 580 800 200 30 480 450 570 400 4-ф20 330 265
50 200-250-15-3000-18.5 200 280 320 8-ф18 1226 600 275 580 850 200 30 480 450 570 400 4-ф20 330 280
51 200-400-10-3000-22 200 280 320 8-ф18 1226 600 275 580 850 200 30 480 450 570 400 4-ф20 330 265
52 200-200-20-3000-22 200 280 320 8-ф18 1226 610 275 580 860 200 30 480 450 570 400 4-ф20 330 270
53 200-250-22-3000-30 200 280 320 8-ф18 1236 610 275 580 860 200 30 480 450 570 400 4-ф20 330 270
54 250-600-7-3000-22 250 335 375 12-ф18 1236 600 352 710 800 200 30 550 500 610 500 4-ф28 425 265
55 250-600-9-3000-30 250 335 375 12-ф18 1236 600 352 710 950 200 30 550 500 610 500 4-ф28 425 265

固定式自动耦合JYWQ、JPWQ排污泵安装尺寸表及示意图（续）

JYWQ、JPWQ系列自动搅匀排污泵结构示意图2
JYWQ、JPWQ系列自动搅匀排污泵结构示意图2
T1 T2 L M m n e E
125 100 470 400 100 50 18 550×550
90 80 470 400 100 50 18 550×550
90 80 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
130 130 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
145 125 470 400 100 50 18 550×550
145 125 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
125 100 470 400 100 50 18 550×550
145 125 470 400 100 50 18 600×550
125 100 470 400 100 50 18 650×600
125 100 470 400 100 50 18 650×600
125 100 470 400 100 50 18 650×600
178 150 470 400 100 50 18 700×600
125 100 470 400 100 50 18 650×600
125 100 470 400 100 50 18 650×600
145 125 470 400 100 50 18 650×600
145 125 470 400 100 50 18 650×600
145 125 470 400 100 50 18 650×650
178 150 510 440 100 50 18 750×650
210 180 510 440 100 50 18 750×650
205 178 510 440 100 50 18 750×650
210 180 510 440 100 50 18 750×650
250 230 510 440 100 50 18 750×650
145 125 510 440 100 50 18 650×600
145 125 510 440 100 50 18 750×650
250 230 510 440 100 50 18 900×750
250 230 510 440 100 50 18 900×750
225 180 600 525 100 60 20 750×650
265 200 600 525 100 60 20 750×650
265 200 600 525 100 60 20 750×650
250 200 600 525 100 60 20 1000×800
250 200 600 525 100 60 20 1000×800
250 200 600 525 100 60 20 1000×800
260 238 600 525 100 60 20 1000×800
260 238 600 525 100 60 20 1000×800
260 238 600 525 100 60 20 1000×800
300 250 600 525 100 60 20 1000×800
260 238 600 525 100 60 20 1000×800
250 250 600 525 100 60 20 1000×800
295 240 600 525 100 60 20 1000×800
295 240 600 525 100 60 20 1000×800
295 240 600 525 100 60 20 1000×800
300 250 600 525 100 60 20 1000×800
295 240 600 525 100 60 20 1000×800
300 240 600 525 100 60 20 1000×800
300 240 600 525 100 60 20 1300×900
295 240 700 580 120 46 24 1300×900
295 240 700 580 120 46 24 1300×900

注：
1.本网页的JYWQ、JPWQ系列自动搅匀排污泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

JYWQ、JPWQ系列自动搅匀排污泵相关产品

下一页：WQK、QG系列带切割潜水排污泵

返回至本系列目录：排污泵

上一页：WQ型无堵塞污水潜水排污泵

关闭在线客服
"

  • 销售热线

  • 总机:021-66079660
  • 手机:180 1631 9660
