GNF型不锈钢单螺杆泵
GNF型不锈钢单螺杆泵（简称：GNF单螺杆泵）属容积式浓浆泵。是一种新型的输送液体的机械，具有结构简单，工作安全可靠，适用维修方便，初夜连续均匀，压力稳定等优点。接触物料的金属零件，均选用优质不锈耐酸刚制作、衬套采用无毒无味的橡胶，工作温度可达120°C。因而它具有防腐、耐酸、耐油等优点，适于输送各种粘度的食品浆料。它的主要工作部件是偏心螺旋体的螺杆(称转子)和内表面呈双线螺旋面的螺杆衬套(称定子)其工作原理是当电机带动泵轴转动时，螺杆一方面绕本身的轴线旋转，另一方面它又沿衬套内表面滚动，于是形成泵的密封腔室，螺杆每转一周，密封腔中的液体向前推进一个螺距，随着螺杆的连续转动，液体以螺旋形式的方式从一个密封腔压向另一个密封腔，最后挤出泵体。
GNF单螺杆泵适用于化工、石油和污水处理等生产过程种，可用于输送粘度1-1000000厘泊，不含有固体颗粒或胶块的溶液、浆、悬浮液、胶液等。

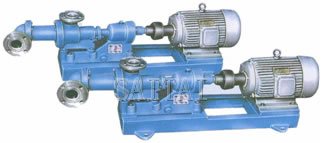

GNF型不锈钢单螺杆泵
GNF单螺杆泵型号意义说明
例：GNF29*4
G：表示单螺杆泵
N：表示一般结构
F：表示螺杆及过流部分的零件用不锈钢制成，
橡胶衬套由耐腐无毒无味的胶料制作。
29：表示螺杆的直径为29毫米。
4：表示螺杆的螺距数为4
GNF24*4 GNF40*2 GNF64*4
GNF单螺杆泵性能参数
| 泵的型号 Model |
流量Q Capacity |
扬程H (m) head |
转速 N r/min speed |
功率N(千瓦) Power |
效率 N (%) efficiency |
允许吸上真空高度(m) Vacuum high |
进出口直径 D (mm) Entrance diameter |
配套电机型号 Motor |
||
| M3/h | L/S | 轴功率 Shaft power |
电机功率 Motor power |
|||||||
| GNF29×4 | 1.5 | 0.42 | ≥45 | 960 | 0.98 | 1.5 | 42 | 5 | 32 | Y100L-6 |
| GNF40×2 | 8 | 2.2 | ≥45 | 960 | 2.18 | 3 | 50 | 5 | 50 | Y132S-6 |
| GNF64×4 | 20 | 5.6 | ≥45 | 960 | 6.66 | 11 | 50 | 5 | 100 | Y160L-6 |
注：
1.本网页的GNF型不锈钢单螺杆泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
