铜角式截止阀
铜角式截止阀

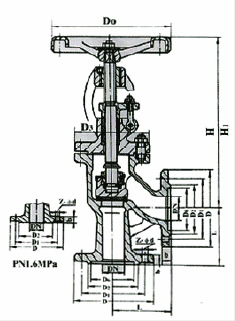

铜角式截止阀结构图
主要性能规范
| 型号 | 公称压力PN(MPa) | 试验压力PS(MPa) | 工作温 度℃ | 工作压力PN(MPa) | 适用介质 | |
| 壳体 | 密封 | |||||
| J44W-16T | 1.6 | 1.6 | 2.4 | ≤120 | 1.6 | 水、蒸汽、油 |
| J44W-40T | 4.0 | 4.0 | 6.0 | ≤120 | 4.0 | |
主要零件材料
| 零件名称 | 阀体、阀盖 | 阀 杆 | 阀杆螺母 | 填 料 |
| J44W-16T | 铜 | 不锈钢 | 青铜 | 夹铜丝石墨 石棉盘根 |
| J44W-40T | 铜 | 铬钢 |
主要尺寸及重量
| 型号 | 公称通径 DN（?L） | 尺 寸 ?L | 重量 （?K） | ||||||||||
| L | D | D1 | D2 | D6 | b | Z-фd | D3 | H | H1 | Do | |||
| J44W-16T | 50 | 115 | 165 | 125 | 99 | - | 20 | 4-ф18 | - | 350 | 380 | 240 | 21.5 |
| 80 | 155 | 200 | 160 | 132 | - | 20 | 8-ф18 | - | 412 | 444 | 280 | 32 | |
| J44W-40T | 32 | 135 | 100 | 78 | 66 | 18 | 4-ф18 | 120 | 280 | 308 | 160 | 11.5 | |
| 40 | 140 | 110 | 85 | 76 | 18 | 4-ф18 | 135 | 330 | 354 | 200 | 15.5 | ||
| 115 | 160 | 125 | 100 | 88 | 20 | 4-ф18 | 150 | 350 | 380 | 240 | 21.5 | ||
注：
1.本网页的铜角式截止阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
