波纹管阻火器
产品概述
石油储罐波纹管阻火器（又称防火器）是国内沿用金属网型阻火器。经公安部天津消防科学研究所与中国石化总公司北京设计院按中华人民共和国国家标准GB5908-86联合测试不合格，应更新换代。ZGB-I新型石油储罐波纹管阻火器和ZGB-Ⅱ型抽屉式波纹阻火器是上海赛泰泵阀有限公司的新科技成果，并获得国家专利经公安部天津消防科学研究所检测符合中华人民共和国国家标准GB5908-86的规定。
HX8型带接管吸入阀 DN50-250
HXF8型带接管阻火吸入阀 DN50-250
结构特点
1、波纹管阻火器结构合理、重量轻、耐腐蚀。
2、易检修，安装方便，检查时不用拆卸呼吸阀
3、 阻火器芯子采用不锈钢材料，耐腐蚀，易于清洗
主要性能
1、防爆性能合格，连续13次阻爆性能试验每次都能阻火。
2、耐烧性能合格，耐烧试验1小时无回火现象。
3、 波纹管阻火器水压试验合格。
适用范围
1、ZGB-I新型波纹石油储罐阻火器适用于储存闪点低于28℃的甲类油品和闪点低于60℃的乙类油品。如：汽油、煤油、轻柴油、苯、甲苯、原油等油品的储罐。
2、 可与呼吸阀配套使用，又可单独使用。
3、内浮顶油罐通气管上。
4、加油站地下油罐通气管上。
注：连接法兰符合JB78-59《铸铁法兰》的规定

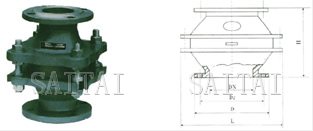

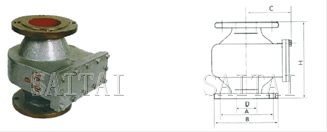

连接尺寸
| 规 格 | 重 量 | 安 装 尺 寸 （毫 米） | ||||
| D2 | D | L | H | n×Ф | ||
| DN50 | 6 | Ф110 | Ф140 | 220 | 235 | 4×14 |
| DN80 | 17 | Ф150 | Ф185 | 280 | 270 | 4×18 |
| DN100 | 20 | Ф170 | Ф205 | 325 | 275 | 4×18 |
| DN150 | 25 | Ф225 | Ф260 | 425 | 290 | 8×18 |
| DN200 | 35 | Ф280 | Ф315 | 495 | 305 | 8×18 |
| DN250 | 46 | Ф335 | Ф370 | 595 | 320 | 12×18 |
保养与维修
为了确保阻火器的性能达到安全使用目的，对阻火器应定期进行检查、保养。
1、阻火器每半年检查一次，检查阻火层芯子是否堵塞、变形、腐蚀等。
2、发现被堵塞的阻火层芯子应清洗干净，确保芯子上的每个孔眼畅通，对于变形和腐蚀的阻火器层应更换。
3、重新安装阻火层芯子时，应保证结合面严密不得漏气。
注：
1.本网页的波纹管阻火器结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
