S型卧式玻璃钢管道离心泵
S型卧式玻璃钢管道离心泵（简称：S型玻璃钢泵）接触液体的过流部件均采用聚乙烯醇缩丁醛、改性酚醛玻璃纤维材料经高温模压而成，具有良好的耐腐蚀，耐温性能高、重量轻、比强度高、不变形等。S型卧式玻璃钢管道泵的轴封采用普通型和耐颗粒型机封二种（液下泵不用机械密封）结构合理，消耗功率少。S型卧式玻璃钢管道泵是新型材料的耐腐蚀泵，已经被很多化工企业输送腐蚀性介质广泛的应用。
S型卧式玻璃钢管道离心泵

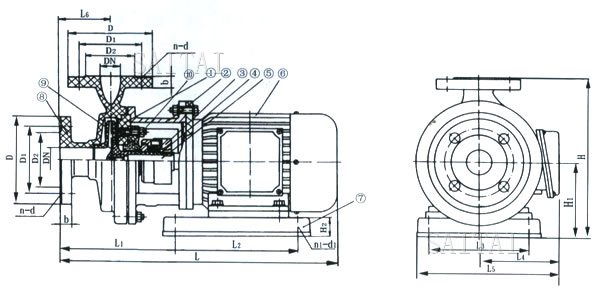

S型卧式玻璃钢管道离心泵结构图
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
| 泵盖 | 联接架 | 机械密封 | 轴承 | 轴 | 电机 | 底座 | 泵体 | 叶轮 | 密封压盖 |
S型玻璃钢泵性能参数表
| 型号 | 流量 Qm3/h | 扬程 H m | 转速 n r/min | 效率 n % | 汽蚀余量 NPSHrm | 电机功率 NKW |
| S25×25-12.5 | 3.2 | 12.5 | 2900 | 41 | 3 | 0.55/0.75 |
| S40×32-20 | 6.3 | 20 | 2900 | 50 | 3 | 1.1/1.5 |
| S40×32-32 | 6.3 | 32 | 2900 | 45 | 3 | 2.2/3 |
| S50×40-20 | 12.5 | 20 | 2900 | 53 | 3 | 2.2/3 |
| S50×32-32 | 12.5 | 32 | 2900 | 51 | 3 | 4.0/5.5 |
| S65×50-20 | 25 | 20 | 2900 | 64 | 3 | 3.0/4 |
| S65×50-25 | 25 | 25 | 2900 | 61 | 3 | 3.0/4 |
| S65×50-32 | 25 | 32 | 2900 | 60 | 3 | 5.5/7.5 |
| S80×65-32 | 50 | 32 | 2900 | 69 | 4 | 7.5/11 |
| S100×80-50 | 100 | 100 | 2900 | 73 | 5 | 22/30 |
注：
1.本网页的S型卧式玻璃钢管道离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
