PF/FS型强耐腐蚀离心泵
PF/FS型强耐腐蚀离心泵
PF/FS型强耐腐蚀离心泵，简称：PF/FS耐腐蚀泵。其泵体、泵盖，叶轮及其输送介质接触的零件均采用了聚偏氟乙烯或增强聚苯烯模压加工或注塑加工而成。PF(FS)强耐腐蚀离心泵上用的聚偏氟乙烯塑料具有机械强度高，耐腐蚀性能好，是国际上应用较广的工程塑料之一。能满足输送-50°C～80°C温度条件下的多种浓度硫酸、盐酸、硝酸、醋酸、磷酸、铬酸、草酸、氢氟酸和碱液、有机溶剂、氧化剂等化学介质，PF(FS)强耐腐蚀离心泵是化工、氯碱、化肥、燃料、试剂、农药、制药、电镀、环保等工业部门输送不含颗粒的腐蚀性介质的节能型泵。
PF/FS耐腐蚀泵结构说明
PF(FS)强耐腐蚀离心泵为直联式结构，由泵体及托架与电机法兰联接，托架支承泵体，叶轮通过轴与电机直联。PF(FS)强耐腐蚀离心泵系列的主要特点：结构简单紧凑、零件少、性能好。PF(FS)强耐腐蚀离心泵的旋转方向，自吸入口向电机方向看为顺时针方向旋转，泵出口垂直向上。PF(FS)强耐腐蚀离心泵的密封，选用聚四氟乙烯(F4)波纹管，外装式耐腐蚀机械密封。

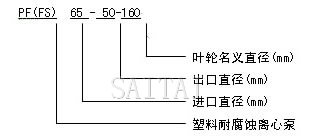

PF/FS耐腐蚀泵型号意义
PF/FS耐腐蚀泵型号意义
PF/FS耐腐蚀泵性能参数
| 型号 | 转 速 2900r/min | 转 速 1450r/min | 吸上 高度 (m) | ||||||
| 流量 m3/h | 扬程 m | 效率 ％ | 配用电机KW | 流量 m3/h | 扬程 m | 效率 ％ | 配用电机KW | ||
| PF(FS)25-20-120 | 2 | 15 | 40 | 1.1 | |||||
| 1.5 | 20 | 41 | |||||||
| PF(FS)32-25-125 | 6.5 | 15 | 51 | 1.5 | |||||
| 5 | 20 | 50 | |||||||
| PF(FS)40-32-125 | 10 | 15 | 50 | 2.2 | 5 | 3.75 | 39 | 1.1 | 3 |
| 7.5 | 20 | 55 | 3.75 | 5 | 40 | ||||
| PF(FS)50-40-145 | 16 | 28 | 58 | 3 | 8 | 7 | 50 | 1.5 | 5 |
| 20 | 26 | 61 | 10 | 6.5 | 54 | ||||
| 25 | 24 | 63 | 12.5 | 6 | 55 | ||||
| PF(FS)65-50-160 | 15 | 34 | 44 | 5.5 | 7.5 | 8.5 | 50 | 2.2 | 5 |
| 25 | 32 | 57 | 12.5 | 8 | 60 | ||||
| 30 | 30 | 59 | 15 | 7.5 | 60 | ||||
| PF(FS)80-65-160 | 30 | 36 | 50 | 7.5 | 15 | 9 | 55 | 3 | 5 |
| 50 | 32 | 67 | 25 | 8 | 69 | ||||
| 60 | 28 | 65 | 30 | 7.2 | 68 | ||||
| PF(FS)100-80-160 | 60 | 36 | 70 | 11 | 30 | 9.2 | 67 | 4 | 5 |
| 100 | 32 | 78 | 50 | 8 | 75 | ||||
| 120 | 28 | 75 | 60 | 6.8 | 71 | ||||
注：
1.本网页的PF/FS型强耐腐蚀离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
