ISG型立式管道离心泵

ISG型立式管道离心泵（简称：ISG管道泵），属单级单吸立式离心泵。是上海赛泰水泵技术部科技人员联合国内数名水泵专家选用国内优秀水力模型，采用IS 型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温、腐蚀性化工泵和油泵系列产品。该系列产品具有高效节能，噪音低、性能。可靠等优点。符合较新国家机械部JB/T53058-93的标准要求。产品按国际ISO2858标准设计制造。93年通过国家机械工业部管道泵产品统检合格。。

ISG型立式管道离心泵
ISG型立式管道离心泵

ISG管道泵的产品特点

1、泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。
2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。
3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。
4、安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、可根据管路布置的要求采用泵的竖式和横式安装。 。

ISG管道泵型号意义

ISG管道泵型号意义
ISG管道泵型号意义

ISG管道泵主要用途

1、ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80℃。
2、IRG（GRG）型热水（高温）循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120℃、GRG使用温度T：≤240℃。
3、IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、 制药和合成纤维等部门，使用温度T：-20℃-120℃。
4、YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

ISG管道泵的工作条件

1、吸入压力≤1.0Mpa，或泵系统最高工作压力≤1.6Mpa，即泵吸入口压力+泵扬程≤1.6Mpa。泵静压试验压力为2.5Mpa。订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。
2、环境温度＜40℃，相对湿度＜95%。
3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度＜0.2mm。
注：如使用介质为带有细小颗粒，请在订货时说明，以便厂家采用耐磨式机械密封。

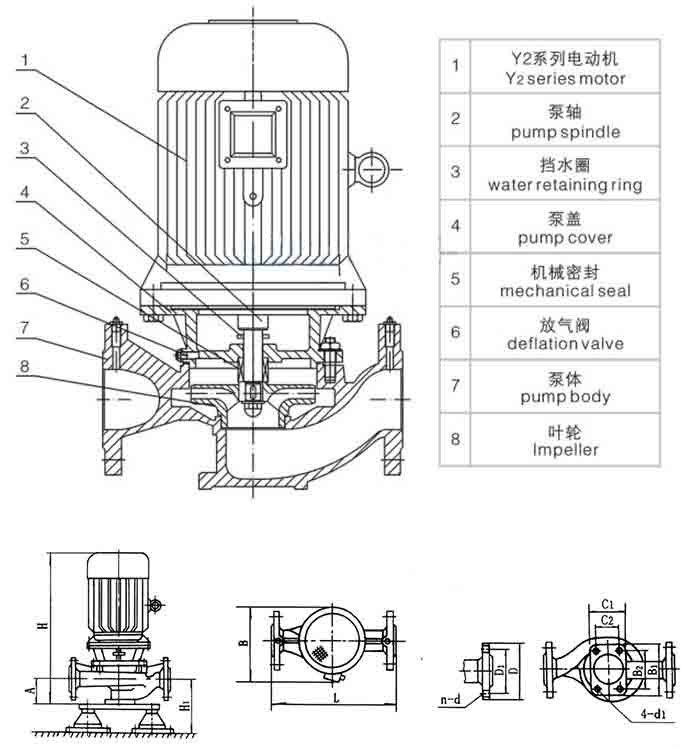

结构说明

ISG型立式管道离心泵结构说明
ISG型立式管道离心泵结构说明

ISG型结构说明：
① 泵于电机同端盖，轴向尺寸缩短，结构简单。
② 泵体上设有取压孔和放水孔。
③ 泵体上设有排气阀，工作前能排放泵内空气。
④ 泵体底部设有安装底板和螺栓孔，保证整体机组安装稳固。

ISG管道泵主要性能参数与安装尺寸表

型号 流量 扬程 m 效率 ％ 转速 r/min 功率 KW 必需汽蚀余量 重量 kg 外形尺寸 安装尺寸 进出口法兰尺寸 隔振汽
m3/h L/s L B H C1×B1 A C2×B2 4-d1 D D1 n-d 规格 H1
15-80 1.1 1.5 20 0.3 0.42 0.55 8.5 8 7 26 34 34 2800 0.18 2.3 17 180 160 340 75×110 40 45×70 4-Ф12 G1/2 / / SD41-0.5 60
20-110 1.8 2.5 3.3 0.5 0.69 0.91 16 15 13.5 25 34 35 2800 0.37 2.3 25 260 230 405 80×110 55 50×80 4-Ф12 G3/4 / / SD41-0.5 75
20-160 1.8 2.5 3.3 0.5 0.69 0.91 33 32 30 19 25 23 2900 0.75 2.3 29 300 230 420 90×130 65 60×100 4-Ф14 G3/4 / / SD41-0.5 85
25-110 2.8 4 5.2 0.78 1.11 1.44 16 15 13.5 34 42 41 2900 0.55 2.3 26 260 230 415 80×110 60 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 80
25-125 2.8 4 5.2 0.78 1.11 1.44 20.6 20 18 28 36 35 2900 0.75 2.3 28 260 230 435 80×110 75 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 95
25-125A 2.5 3.6 4.6 0.69 1.0 1.28 17 16 14.4 35 2900 0.55 2.3 27 260 230 435 80×110 75 50×80 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 95
25-160 2.8 4 5.2 0.78 1.11 1.44 33 32 30 24 32 33 2900 1.5 2.3 39 300 270 430 90×130 65 60×100 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 85
25-160A 2.6 3.7 4.9 0.12 1.03 1.36 29 28 26 31 2900 1.1 2.3 34 300 270 415 90×130 65 60×100 4-Ф14 Ф115 Ф85 4-Ф14 SD41-0.5 85
32-100(I) 4.4 6.3 8.3 1.22 1.75 2.32 13.2 12.5 11.3 48 54 53 2900 0.75 2.0 32 260 230 445 100×150 85 70×120 4-Ф14 Ф115 Ф110 4-Ф18 SD41-0.5 105
32-125(I) 3.5 5 6.5 0.97 1.39 1.8 22 20 18 40 44 42 2900 1.1 2.3 28 260 230 435 90×130 72 60×100 4-Ф14 Ф140 Ф100 4-Ф18 SD41-0.5 92
32-125(I)A 3.1 4.5 5.8 0.86 1.25 1.61 17.6 16 14.4 43 2900 0.75 2.3 28 260 230 435 90×130 72 60×100 4-Ф14 Ф140 Ф100 4-Ф18 SD41-0.5 92
325-160(I)A 4.4 6.3 8.3 1.22 1.75 2.32 33.2 32 30.2 34 40 42 2900 2.2 2.0 47 320 270 505 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
32-200(I) 4.4 6.3 8.3 1.22 1.75 2.32 50.5 50 48 26 33 35 2900 4 2.0 43 340 330 560 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
32-200(I)A 2.8 4 5.2 0.78 1.11 1.44 44.6 44 42.7 34 40 42 2900 3.0 2.0 74 340 330 540 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-100 4.4 6.3 8.3 1.22 1.75 2.31 13.2 12.5 11.3 48 54 53 2900 0.55 2.3 32 260 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-100A 3.9 5.6 7.4 1.08 1.56 2.06 10.6 10 9 52 2900 0.37 2.3 32 260 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-125 4.4 6.3 8.3 1.22 1.75 2.31 21 20 18 41 46 43 2900 1.1 2.3 34 280 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-125A 3.9 5.6 7.4 1.08 1.56 2.06 17.6 16 14.4 40 45 41 2900 0.75 2.3 33 280 230 445 100×150 85 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 105
40-160 4.4 6.3 8.3 1.22 1.75 2.31 33 32 30 35 40 40 2900 2.2 2.3 47 320 270 505 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-160A 4.1 5.9 7.8 1.14 1.64 2.17 29 28 26.3 34 39 39 2900 1.5 2.3 43 320 270 485 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-160B 3.8 5.2 7.2 1.06 1.53 2.0 25.5 24 22.5 34 38 37 2900 1.1 2.3 38 320 270 470 100×150 90 70×120 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 110
40-200 4.4 6.3 8.3 1.22 1.75 2.31 51 50 48 26 33 32 2900 4 2.3 74 340 330 560 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200A 4.1 5.9 7.8 1.14 1364 2.17 45 44 42 26 31 30 2900 3 2.3 62 340 330 540 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200B 3.1 5.3 7.0 1.03 1.47 1.94 38 36 34.5 29 2900 2.2 2.3 52 340 330 505 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250 4.4 6.3 8.3 1.22 1.75 2.31 82 80 74 24 28 28 2900 7.5 2.3 105 400 405 630 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250A 4.1 5.9 7.8 1.14 1.64 2.17 72 70 65 24 28 27 2900 5.5 2.3 98 400 405 630 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250B 3.8 5.5 7.0 1.06 1.53 1.94 61.5 60 56 23 27 26 2900 4 2.3 77 400 405 565 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-100(I) 8.8 12.5 16.3 2.44 3.47 4.53 13.2 12.5 11.3 55 62 60 2900 1.1 2.3 34 300 230 455 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-100(I)A 8 11 14.5 2.22 3.05 4.03 10.6 10 9 60 2900 0.75 2.3 32 300 230 455 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-125(I) 8.8 12.5 16.3 2.44 3.47 4.353 21.2 20 17.8 49 58 57 2900 1.5 2.3 38 300 240 465 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-125(I)A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 33 300 240 450 120×170 90 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD41-0.5 110
40-160(I) 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 56 340 300 550 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-160(I)A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 47 340 300 515 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-160(I)B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 2.3 43 340 300 490 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I) 8.8 12.5 16.3 2.44 3.47 4.53 51.2 50 48 38 46 46 2900 5.5 2.3 85 360 350 635 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I)A 8.3 11.7 15.3 2.31 3.25 4.25 45.0 44 42 37 45 45 2900 4 2.3 75 360 350 570 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-200(I)B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3 2.3 63 360 350 550 120×170 95 80×130 4-Ф14 Ф150 Ф110 4-Ф18 SD61-0.5 115
40-250(I) 8.8 12.5 16.3 2.44 3.47 4.53 81.2 80 77.5 30 38 40 2900 11 2.3 145 440 430 780 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)A 8.2 11.6 15.2 2.28 3.22 4.22 71.0 70 68 38 2900 7.5 2.3 95 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 38 2900 7.5 2.3 94 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
40-250(I)C 7.1 10.0 13.1 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 2.3 88 440 360 650 140×200 105 100×160 4-Ф18 Ф150 Ф110 4-Ф18 JSD2-3 205
50-100 8.8 12.5 16.3 2.44 3.47 4.53 13.6 12.5 11.3 55 62 60 2900 1.1 2.3 36 290 230 455 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-100A 8 11 14.5 2.22 3.05 4.03 11 10 9 60 2900 0.75 2.3 35 290 230 455 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-125 8.8 12.5 16.3 2.44 3.47 4.53 21.5 20 17.8 49 58 57 2900 1.5 2.3 43 300 240 465 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-125A 8 11 14.5 2.22 3.05 4.03 17 16 14 57 2900 1.1 2.3 38 300 240 450 100×150 95 70×120 4-Ф14 Ф165 Ф125 4-Ф18 SD41-0.5 115
50-160 8.8 12.5 16.3 2.44 3.47 4.53 33 32 30 45 52 51 2900 3 2.3 59 320 300 550 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160A 8.2 11.7 15.2 2.28 3.25 4.22 29 28 26 44 51 50 2900 2.2 2.3 51 320 300 515 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160B 7.3 10.4 13.5 2.38 2.89 3.75 23 22 20.5 50 2900 1.5 2.3 47 320 300 490 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200 8.8 12.5 16.3 2.44 3.47 4.53 52 50 48 38 46 46 2900 5.5 2.3 101 360 350 635 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200A 8.3 11.7 15.3 2.31 3.25 4.25 45.8 44 42 37 45 45 2900 4 2.3 80 360 350 570 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200B 7.5 10.6 13.8 2.08 2.94 3.83 37 36 34 44 2900 3 2.3 68 360 350 550 120×170 100 80×130 4-Ф14 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-250 8.8 12.5 16.3 2.44 3.47 4.53 82 80 77.5 29 38 40 2900 11 2.3 160 440 430 780 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250A 8.2 11.6 15.2 2.28 3.22 4.22 71.5 70 68 38 2900 7.5 2.3 115 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250B 7.6 10.8 14 2.11 3.0 3.89 61.4 60 58 37 2900 7.5 2.3 114 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-250C 7.1 10.0 13.0 1.97 2.78 3.64 53.2 52 50.4 36 2900 5.5 2.3 108 440 360 650 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 JSD2-3 205
50-100(I) 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 41 320 235 475 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
50-100(I)A 15.6 22.3 29 4.3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 36 320 235 460 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD41-0.5 125
50-125(I) 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 68 2900 3 2.5 56 340 280 550 140×200 95 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 110
50-125(I)A 15.6 22.3 29 4.33 6.19 8.1 17 16 13.6 58 66 65 2900 2.2 2.5 48 340 280 515 140×200 95 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 110
50-160(I) 17.5 25 32.5 4.68 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 72 360 305 570 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160(I)A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 71 360 305 570 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-160(I)B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 2900 3 2.5 59 360 305 550 140×200 100 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 120
50-200(I) 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 108 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-200(I)A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-200(I)B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 2.5 100 380 350 635 140×200 105 100×160 4-Ф18 Ф165 Ф125 4-Ф18 SD61-0.5 125
50-250(I) 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 175 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-250(I)A 16.4 23.5 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 165 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-250(I)B 15 21.6 28 1.47 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 165 480 435 785 160×220 110 120×180 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I) 17.5 25 32.5 4.86 6.94 9.03 128 125 122 30 40 44 2900 30 2.5 310 550 510 920 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 30 40 44 2900 22 2.5 245 550 470 855 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 215 550 435 830 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
50-315(I)C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 38 2900 15 2.5 195 550 435 785 190×280 110 150×240 4-Ф18 Ф165 Ф125 4-Ф18 JGD2-3 210
65-100 17.5 25 32.5 4.86 6.94 9.03 13.7 12.5 10.5 67 69 69 2900 1.5 2.5 46 320 235 475 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
65-100A 15.6 22.3 29 4..3 6.19 8.1 11 10 8.4 65 67 68 2900 1.1 2.5 41 320 235 460 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD41-0.5 125
65-125 17.5 25 32.5 4.86 6.94 9.03 21.5 20 18 60 68 67 2900 3 2.5 58 340 280 550 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-125A 15.6 22.3 29 4.33 6.19 8.1 17 16 14.4 58 66 65 2900 2.2 2.5 49 340 280 515 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160 17.5 25 32.5 4.86 6.94 9.03 34.4 32 27.5 54 63 60 2900 4 2.5 75 360 305 570 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160A 16.4 23.4 30.4 4.56 6.5 8.44 30 28 24 54 62 59 2900 4 2.5 75 360 305 570 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-160B 15.0 21.6 28 4.17 6.0 7.78 26 24 20.6 58 2900 3 2.5 63 360 305 550 140×200 100 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 120
65-200 17.5 25 32.5 4.86 6.94 9.03 52.7 50 45.5 49 58 59 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-200A 16.4 23.5 30.5 4.56 6.53 8.47 46.4 44 40 48 57 58 2900 7.5 2.5 107 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-200B 15.2 21.8 28.3 4.22 6.06 7.86 40 38 34.5 55 2900 5.5 2.5 100 380 350 635 140×200 105 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 125
65-250 17.5 25 32.5 4.86 6.94 9.03 82 80 76.5 39 50 52 2900 15 2.5 180 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-250A 16.4 23.4 30.5 4.56 6.5 8.47 71.5 70 67 39 50 52 2900 11 2.5 170 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-250B 15 21.6 28 4.17 6.0 7.78 61 60 57.4 38 49 54 2900 11 2.5 170 480 435 785 160×220 110 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315 17.5 25 32.5 4.86 6.94 9.03 127 125 122 32 40 44 2900 30 2.5 320 550 510 920 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315A 16.6 23.7 31 4.61 6.58 8.6 115 113 110 32 40 44 2900 22 2.5 255 550 470 855 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315B 15.7 22.5 29.2 4.36 6.25 8.0 103 101 98 39 2900 18.5 2.5 225 550 435 830 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-315C 14.4 20.6 26.8 4.0 5.72 7.44 86 85 83 39 2900 15 2.5 205 550 435 785 190×280 110 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JSD2-3 210
65-100(I) 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3 3.0 63 400 285 570 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-100(I)A 31.3 44.7 58 8.7 12.4 16.1 11 10 8 66 72 69 2900 2.2 3.0 53 400 245 535 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-125(I) 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 99 400 360 660 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-125(I)A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4 3.0 78 400 315 595 140×200 120 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 140
65-160(I) 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 103 400 360 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-160(I)A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 2900 7.5 3.0 103 400 360 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-160(I)B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 2900 5.5 3.0 97 400 315 660 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 SD61-0.5 145
65-200(I) 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15 3.0 176 450 430 795 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-200(I)A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11 3.0 166 450 430 795 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-200(I)B 60.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 2900 7.5 3.0 114 450 360 665 140×200 125 100×160 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 225
65-250(I) 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22 3.0 235 480 465 870 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-250(I)A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 205 480 430 850 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-250(I)B 30 43.3 56 8.3 12.0 15.6 62 60 54 58 2900 15 3.0 180 480 430 805 160×200 130 120×180 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I) 35 50 65 9.72 13.9 18.1 128 125 121 44 54 57 2900 37 3.0 350 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 106.4 42 54 57 2900 30 3.0 335 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30 3.0 335 550 530 1000 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
65-315(I)C 29 41 53.6 8.1 11.4 14.9 87 85 83 51 2900 22 3.0 270 550 470 885 190×280 130 150×240 4-Ф18 Ф185 Ф145 4-Ф18 JGD2-3 230
80-100 35 50 65 9.72 13.9 18.1 13.8 12.5 10 67 73 70 2900 3 3.0 63 400 285 570 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-100A 31.3 44.7 58 8.7 12.5 16.1 11 10 8 66 72 69 2900 2.2 3.0 54 400 245 535 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-125 35 50 65 9.72 13.9 18.1 22 20 17 67 72.5 70 2900 5.5 3.0 99 400 360 660 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-125A 31.3 45 58 8.7 12.5 16.1 17.5 16 13.6 66 71 69 2900 4 3.0 79 400 315 595 140×200 120 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 140
80-160 35 50 65 9.72 13.9 18.1 35 32 28 63 71 70 2900 7.5 3.0 105 400 360 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-160A 32.7 46.7 61 9.1 13.0 16.9 30.6 28 24 62 70 69 2900 7.5 3.0 105 400 360 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-160B 30.3 43.3 56.3 8.4 12.0 15.6 26 24 21 69 2900 5.5 3.0 98 400 315 660 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 145
80-200 35 50 65 9.72 13.9 18.1 53.5 50 46 55 67 68 2900 15 3.0 175 430 430 795 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-200A 32.8 47 61 9.1 13.1 16.9 47 44 40 54 66 67 2900 11 3.0 165 430 430 795 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-200B 30.5 43.5 56.6 8.5 12.1 15.7 40.6 38 33.4 65 2900 7.5 3.0 115 430 360 665 140×200 125 100×160 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 225
80-250 35 50 65 9.72 13.9 18.1 83 80 72 52 59 60 2900 22 3.0 240 480 465 870 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-250A 32.5 46.7 61 9.0 13.0 16.9 73 70 63 52 59 60 2900 18.5 3.0 210 480 430 850 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-250B 30 43.3 56 8.3 12.0 15.6 62 60 54 58 2900 15 3.0 185 480 430 805 160×220 130 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315 35 50 65 9.72 13.9 18.1 128 125 122 43 54 57 2900 37 3.0 355 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315A 32.5 46.5 60.5 9.0 12.9 16.8 112.6 110 98 43 54 57 2900 30 3.0 340 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315B 31 44.5 58 8.6 12.4 16.1 102.5 100 98 53 2900 30 3.0 340 580 530 1000 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-315C 29 41 53.6 8.1 11.4 14.9 98 85 83 51 2900 22 3.0 275 580 470 885 190×280 130 150×240 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 230
80-350 35 50 65 9.72 13.9 18.1 146 150 142 55 66 67 2900 55 3.0 570 630 610 1100 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-350A 31 44.5 58 8.6 12.4 16.1 138.4 142 134.8 65 2900 45 3.0 470 630 575 1015 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-350 29 41 53.6 8.1 11.4 14.9 131.4 135 127.8 63 2900 3.7 3.0 440 630 545 975 202×260 130 160×220 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 280
80-100(I) 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 108 460 360 675 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 160
80-100(I)A 62.6 89 116 17.4 24.7 32.2 11 10 8.8 64 74 74 2900 4 4.5 87 460 360 610 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 SD61-0.5 160
80-125(I) 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 2900 11 4.5 163 450 430 805 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 240
80-125(I)A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 65 2900 7.5 4.5 113 450 350 675 160×220 140 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 240
80-160(I) 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15 4.5 184 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-160(I)A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11 4.5 174 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-160(I)B 60.6 86.6 112.5 16.8 24.1 31.3 72 24 18 72 2900 11 4.5 174 500 430 835 160×220 160 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 260
80-200(I) 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22 4.0 251 480 475 880 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-200(I)A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 374 64 73 72 2900 18.5 4.0 220 480 430 860 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-200(I)B 61 87 113 16.9 24.2 31.4 41 38 32 71 2900 15 4.0 198 480 430 815 160×220 135 120×180 4-Ф18 Ф200 Ф160 8-Ф18 JGD2-3 235
80-250(I) 70 100 130 19.4 27.8 36.1 87 80 68 62 69 68 2900 37 4.0 330 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 275
80-250(I)A 65.4 93.5 121.6 18.2 26.0 34.8 76 70 59.5 61 68 67 2900 30 4.0 315 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 V JGD2-3 275
80-250(I)B 61 87 113 16.9 24.2 31.4 65 60 51 66 2900 30 4.0 315 550 520 1015 190×280 155 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 275
80-315(I) 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75 4.0 675 580 700 1235 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)A 66 95 123 18.5 26.4 34.3 119 113 103 55 66 67 2900 55 4.0 535 580 640 1165 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)B 63 90 117 17.5 25 32.5 106.6 101 92 65 2900 45 4.0 420 580 580 1080 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
80-315(I)C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37 4.0 366 580 520 1040 190×280 165 150×240 4-Ф22 Ф200 Ф160 8-Ф18 JGD2-3 285
100-100 70 100 130 19.4 27.8 36.1 13.6 12.5 11 66 76 75 2900 5.5 4.5 113 460 360 675 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 160
100-100A 62.6 89 116 17.4 47 32.2 11 10 8.8 64 74 74 2900 4 4.5 91 460 315 610 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 160
100-125 70 100 130 19.4 27.8 36.1 23.5 20 14 70 76 65 2900 11 4.5 169 440 430 805 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-125A 62.6 89 116 17.4 24.7 32.2 19 16 11 68 74 63 2900 7.5 4.5 118 440 350 675 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-160 70 100 130 19.4 27.8 36.1 36.5 32 24 70 76 65 2900 15 4.5 191 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 260
100-160A 65.4 93.5 121.6 18.2 26.0 33.8 32 28 21 68 74 67 2900 11 4.5 181 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 260
100-160B 60.6 86.6 112.5 16.8 24.1 31.3 27 24 18 72 2900 11 4.5 181 500 430 835 160×220 160 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 260
100-200 70 100 130 19.4 27.8 36.1 54 50 42 65 74 73 2900 22 4.0 245 480 475 880 160×220 140 120×180 4-Ф18 Ф220 Ф180 4-Ф18 JGD2-3 240
100-200A 65.4 93.5 121.6 18.2 26.0 33.8 47.5 44 37 64 73 72 2900 18.5 4.0 215 480 430 860 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-200B 61 87 113 16.9 24.2 31.4 41 38 32 71 2900 15 4.0 193 480 430 815 160×220 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 240
100-250 70 100 130 19.4 27.8 36.1 37 80 68 62 69 68 2900 37 4.0 345 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250A 65.4 93.5 121.6 18.2 26.0 33.8 76 70 59.5 61 68 67 2900 30 4.0 330 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250B 61 87 113 16.9 24.2 31.4 65 60 51 66 2900 30 4.0 330 550 520 1015 160×220 155 120×180 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 275
100-315 70 100 130 19.4 27.8 36.1 132 125 114 55 66 67 2900 75 4.0 689 630 700 1235 160×220 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315A 66.5 95 123.6 18.5 26.4 34.3 119 113 103 65 66 67 2900 55 4.0 549 630 640 1165 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315B 63 90 117 17.5 25 32.5 106.6 101 92 65 2900 45 4.0 439 630 580 1080 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-315C 58 82 107 16.1 22.8 29.7 90 85 76 63 2900 37 4.0 385 630 520 1040 250×300 165 210×260 4-Ф22 Ф220 Ф180 8-Ф18 JGD2-3 285
100-100(I) 96 160 192 26.7 44.4 53.3 14 12.5 10 64 73 70 2900 11 4.5 115 460 415 802 250×300 140 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-125(I) 96 160 192 26.7 44.4 53.3 24 20 14 62 74 69 2900 15 4.5 168 500 300 807 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-125(I)A 84 140 168 23.3 39 46.7 20 17 12 64 72 68 2900 11 4.5 168 500 280 807 160×220 160 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 180
100-160(I) 96 160 192 26.7 44.4 53.3 36 32 27 69 79 75 2900 22 5.6 210 480 330 884 160×220 170 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 190
100-160(I)A 84 140 168 23.3 39 46.7 32 28 23.5 66 76 72 2900 18.5 5.0 210 480 330 884 160×220 170 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 190
100-200(I) 96 160 192 26.7 44.4 53.3 53 50 45 69 79 78 2900 37 5.2 402 560 365 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-200(I)A 84 140 168 23.3 39 46.7 48 45 40 64 74 73 2900 30 4.5 395 560 345 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-200(I)B 60 100 120 16.7 27.8 33.3 43 40 36 72 2900 22 4.5 360 560 345 970 160×220 165 120×180 4-Ф18 Ф220 Ф180 8-Ф18 SD61-0.5 185
100-250(I) 96 160 192 26.7 44.4 53.3 83 80 72 65 77 74 2900 55 4.8 560 600 435 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250(I)A 84 140 168 23.3 39 46.7 75 72 65 60 72 69 2900 45 4.5 420 600 360 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-250(I)B 60 100 120 16.7 27.8 33.3 68 65 58 70 2900 37 4.5 400 600 360 1121 190×280 175 150×240 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-3 275
100-350 60 100 120 16.7 27.8 33.3 153.6 150 142 72 57 74 2900 90 4.0 950 680 630 1310 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
100-350A 61 87 113 16.9 23.2 31.4 145.6 142 134 75 2900 75 4.0 830 680 630 1260 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
100-350B 58 82 107 16.1 22.8 29.7 138.6 135 127 75 2900 55 4.0 600 680 605 1190 230×320 175 160×220 4-Ф18 Ф220 Ф180 8-Ф18 JGD2-150 335
125-100 96 160 192 26.7 44.4 53.3 13 12.5 12 82 2900 11 4.0 180 520 430 830 160×220 165 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 265
125-100A 86 143 172 23.9 39.7 47.8 10.4 10 9.6 77 2900 7.5 4.0 125 520 360 730 160×220 165 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 265
125-125 96 160 192 26.7 44.4 53.3 22.6 20 17 80 2900 15 4.0 220 520 430 840 160×220 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
125-125A 86 143 172 23.9 39.7 47.8 18 16 13.6 77 2900 11 4.0 210 520 430 840 160×220 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
125-160 96 160 192 26.7 44.4 53.3 36 32 28 78 2900 22 4.0 265 520 460 920 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-160A 90 150 180 25 41.7 50 31.5 28 24.5 76 2900 18.5 4.0 230 520 430 890 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-160B 83 138 166 21.7 38.3 46.1 27 24 21 73 2900 15 4.0 215 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
125-200 96 160 192 26.7 44.4 53.3 55 50 46 77 2900 37 5.5 395 680 510 1040 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 295
125-200A 90 150 180 25 41.7 50 48.4 44 40.5 76 2900 30 5.5 380 680 510 1040 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 259
125-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 75 2900 22 5.5 320 680 460 930 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 259
125-250 96 160 192 26.7 44.4 53.3 87 80 73 75 2900 55 5.5 580 680 660 1180 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-250A 90 150 180 25 41.7 50 76 70 84 74 2900 45 5.5 490 680 570 1080 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-250B 83 138 166 21.7 38.3 46.1 65 60 55 73 2900 37 5.5 430 680 510 1050 200×260 170 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 290
125-315 96 160 192 26.7 44.7 53.3 133 125 119 70 2900 90 5.0 790 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 300
125-315A 90 150 180 25 41.7 50 117 110 104.6 70 2900 75 5.0 710 640 685 1300 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
125-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 69 2900 75 5.0 705 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
125-315C 80.5 134 161 22.4 37.2 44.7 96 88 86 67 2900 55 5.0 585 640 660 1230 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-125 96 160 192 26.7 44.7 53.3 22.6 24 17 66 76 76 2900 11 4.0 210 520 430 840 160×200 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
150-125A 90 150 180 25 41.7 50 18 16 13.6 77 2900 7.5 4.0 130 520 430 840 160×200 170 120×180 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 270
150-160 96 160 192 26.7 44.7 53.3 36 32 27 75 2900 22 4.0 270 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-160A 90 150 180 25 41.7 50 32 28 23.5 76 2900 18.5 4.0 230 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-160B 84 140 168 23.3 39 46.7 27 24 21 73 2900 15 4.0 220 520 430 850 190×280 175 150×240 4-Ф18 Ф250 Ф210 8-Ф18 JGD2-3 275
150-200 96 160 192 26.7 44.7 53.3 55 50 45 77 2900 37 5.5 395 680 435 930 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200A 90 150 180 25 41.7 50 48.4 44 10.5 76 2900 30 5.5 380 680 435 885 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200B 83 138 166 21.7 38.3 46.1 41.3 37.5 34.5 75 2900 22 5.5 320 680 460 930 200×260 175 160×220 4-Ф18 Ф250 Ф210 8-Ф18 JGD3-2 295
150-250 96 160 192 26.7 44.4 53.3 87 80 73 75 2900 55 5.0 580 680 660 1180 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-250A 90 150 180 25 41.7 50 76 70 84 74 2900 45 5.5 490 680 570 1080 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-250B 83 138 166 21.7 38.3 46.1 65 60 55 73 2900 37 5.5 430 680 510 1050 200×260 170 160×220 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-2 290
150-315 96 160 192 26.7 44.7 53.3 138 125 119 70 2900 90 5.0 790 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315A 90 150 180 25 41.7 50 117 110 104.6 70 2900 75 5.0 710 640 685 1300 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315B 86 143 172 23.9 39.7 47.8 106.4 100 95.2 69 2900 75 5.0 705 640 685 1350 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-315C 80.5 134 161 22.4 37.2 44.7 96 88 86 67 2900 55 5.0 585 640 660 1230 300×350 180 230×280 4-Ф22 Ф250 Ф210 8-Ф18 JGD3-3 300
150-350 96 160 192 26.7 44.4 53.3 153.6 150 142.8 80 2900 110 5.5 970 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-350A 90 150 180 25 41.7 50 145.6 142 134.8 70 2900 90 5.2 790 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-350B 84 140 168 23.3 39 46.7 145.6 142 134.8 65 76 74 2900 75 5.5 705 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-200(I) 140 200 260 38.9 55.6 72.2 13.8 12.5 10.6 68 78 78 1450 15 3.0 265 680 435 930 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-200(I)A 125 176 232.5 34.7 49.7 64.6 11 10 8.5 66 76 76 1450 11 3.0 244 680 435 885 250×300 200 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 300
150-250(I) 140 200 260 38.9 55.6 64.6 21.8 20 17 73 79 77 1450 18.5 3.0 300 700 475 960 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-250(I)A 129 184.4 240 35.8 51.2 71.2 18.5 17 14.4 72 78 76 1450 15 3.0 262 700 475 940 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-250(I)B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11 3.0 241 700 445 895 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD2-3 305
150-315(I) 140 200 260 38.9 55.6 72.2 33.8 22 28 70 78 73 1450 30 2.5 410 760 530 1075 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-315(I)A 131 187 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 335 760 505 1000 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-315(I)B 121 173 225 33.5 48.1 62.5 25 24 21 76 1450 18.5 3.5 315 760 505 960 250×300 205 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 325
150-400(I) 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 490 800 595 1120 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37 3.5 454 800 595 1095 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)B 122 174 226.5 33.9 48.3 62.9 40 38 33 73 1450 30 3.5 435 800 560 1075 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
150-400(I)C 112 160 208 31.1 44.4 57.8 34 32 28 71 1450 22 3.5 365 800 535 1000 250×300 210 210×260 4-Ф22 Ф285 Ф240 8-Ф22 JGD3-3 330
200-250A 129 184.4 240 35.8 51.2 66.7 18.5 17 14.4 72 78 76 1450 15 3.0 267 750 475 940 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD2-3 310
200-250B 117 167 217.5 32.5 46.4 60.4 15.2 14 12 76 1450 11 3.0 246 750 445 895 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD2-3 310
200-315 140 200 260 38.9 55.6 72.2 33.8 32 28 70 78 78 1450 30 3.5 417 800 530 1075 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-315A 131 189 243 36.4 51.9 67.5 29.5 28 24.5 69 77 77 1450 22 3.5 342 800 505 1000 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-315B 121 173 225 33.6 48.1 62.5 25 24 21 76 1450 18.5 3.5 322 800 505 960 270×320 210 230×280 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 330
200-400 140 200 260 38.9 55.6 72.2 53 50 44 68 75 71 1450 45 3.5 498 860 595 1120 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400A 131 187 243 36.4 51.9 67.5 46.6 44 38.3 67 74 70 1450 37 3.5 462 860 595 1095 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400B 122 174 226.5 33.9 48.6 62.9 40 38 33 73 1450 30 3.5 443 860 560 1075 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-400C 112 160 208 31.3 44.4 57.8 34 32 28 71 1450 22 3.5 373 860 535 1000 300×370 225 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 345
200-200(I) 280 400 520 77.8 111.1 144 13.4 12.5 10.5 70 80 79 1450 22 4.0 382 810 525 1030 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-2 360
200-200(I)A 250 358 465 69.4 90.4 129.2 10.7 10 8.5 68 73 77 1450 18.5 4.0 346 810 525 970 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-2 360
200-250(I) 280 400 520 77.8 111.1 144 22.2 20 14 75 80 72 1450 30 4.0 475 840 530 1110 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-250(I)A 250 358 465 69.4 90.4 129.2 18 16 11.2 73 78 70 1450 22 4.0 405 840 510 1035 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-250(I)B 226 322 419 62.8 89.4 116.4 14.4 13 7.3 70 75 67 1450 18.5 4.0 387 840 510 995 300×370 240 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD3-3 360
200-315(I) 280 400 520 77.8 111.4 144 36 32 26 73 80 75 1450 55 4.0 675 860 645 1265 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-315(I)A 262 374 486 72.8 103.9 135 31.5 28 23 72 79 74 1450 45 4.0 560 860 605 1180 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-315(I)B 242 346 450 67.3 96.1 125 27 24 19.5 78 1450 37 4.0 535 860 605 1145 300×370 250 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-1 380
200-400(I) 280 400 520 77.8 111.4 144 54.5 50 39 75 81 77 1450 75 4.0 830 880 700 1340 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
200-400(I)A 262 374 486 72.8 103.9 135 48 44 34 80 1450 75 4.0 830 880 700 1340 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
200-400(I)B 242 346 450 67.2 96.1 125 41.4 38 29.6 78 1450 55 5.0 685 880 735 1270 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 380
200-400(I)C 224 320 416 62.2 88.9 115.6 34.9 32 25 76 1450 45 5.0 580 880 600 1185 300×370 260 250×320 4-Ф22 Ф340 Ф295 12-Ф22 JGD4-2 390
250-250 350 550 650 97.2 152.8 180.5 22 20 16 78 82 81 1450 45 5.0 620 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-250A 300 500 600 83.3 139 166.7 18.3 17 14 76 80 80 1450 37 5.0 550 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-235 300 500 600 83.3 139 166.7 14 12.5 11 73 78 70 1480 22 4.5 410 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-300 300 500 600 83.3 139 166.7 22 20 16 78 1480 37 4.5 550 1110 550 1145 350×400 250 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315 350 550 650 97.2 152.8 180.5 34 32 28 76 80 79 1450 75 5.5 890 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315A 300 500 600 83.3 139 166.7 29.5 28 24 74 78 77 1450 55 5.5 690 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-315B 260 450 520 72.2 125 144.4 25 24 20 70 74 72 1450 45 5.5 620 1110 640 1350 350×400 265 300×350 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
250-400 300 500 600 83.3 139 166.7 54.5 50 39 72 1480 90 4.5 1530 1200 900 1740 400×500 265 350×400 4-Ф26 Ф405 Ф355 12-Ф26 JGD4-2 390
300-235 480 720 900 133.3 200 250 20 18 15.5 77 81 74 970 55 5.0 1120 1370 710 1520 400×500 370 350×400 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-235A 438 607 821 121.7 182.5 228.1 16.5 15 13 75 79 72 970 45 5.0 1030 1370 710 1470 400×500 370 350×400 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-235B 400 600 750 111.1 167.0 208.3 14 12.5 11 73 77 70 970 37 5.0 890 1370 685 1400 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-1 500
300-300 480 720 900 133.0 200 250 31 28 25 77 81 77 970 75 5.0 1350 1370 900 1740 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-300A 444 666 833 123.3 185 231.4 26.5 24 21.5 76 80 76 970 75 5.0 1350 1370 900 1740 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-300B 415 623 779 115.3 173.1 261.4 23 21 18.5 79 970 55 5.0 1170 1370 735 1410 400×500 360 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD4-2 490
300-380 480 720 900 133.3 200 250 48 44 34 84 970 132 5.0 1900 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-380A 444 666 833 123.3 185 231.4 41.4 38 30 80 970 110 5.0 1700 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-380B 409 614 767 113.6 170.6 213.1 35 32 25 78 970 90 5.0 1530 1370 945 1850 400×500 390 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 550
300-235(I) 718 1080 1345 199.4 300 373.6 44.6 40 34.6 82 1450 160 5.5 1680 1370 900 1830 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 530
300-235(I)A 642 965 1203 178.3 268.1 334.2 35.7 32 27.7 80 1450 132 5.5 1440 1370 900 1830 400×500 370 350×450 4-Ф26 Ф460 Ф410 12-Ф26 JGD5-3 530

注：
1.本网页的ISG型立式管道离心泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。

ISG型立式管道离心泵相关产品

下一页：ISGB、IRGB型便拆式管道离心泵

返回至本系列目录：管道泵

上一页：GDL型多级管道离心泵

关闭在线客服
"

  • 销售热线

  • 总机:021-66079660
  • 手机:180 1631 9660
