WB1、WB2型电动往复泵
WB1、WB2型电动往复泵（简称WB电动往复泵）过流部分分为两种材质，铸铁材质专用于抽吸清水或油类制品或其它无腐蚀性之液体，不锈钢材质，由1Cr18Ni9Ti钢制成。适用于抽送各种酸碱类液体，电动往复泵特别适用于槽车卸车之用，及其它需要自吸的场合。本往复泵最高输送介质温度150℃，如用户要求更高温度，请选WBR型电动高温往复泵。电动往复泵机座分为1＃、2＃、3＃，减速箱采用皮带齿轮二级变速，润滑采用飞溅方式，结构紧凑、设计先进，不锈钢泵活塞环采用本单位特制的碗形聚四氟乙烯环、耐磨、耐腐、密封性好。电动往复泵高压型采用柱塞双阀结构，低压型采用活塞球阀结构，该设计动作灵敏、密闭可靠。根据不同流量和压力，配用不同电机，即可达到用户的使用要求。
WB电动往复泵
wb1、wb2往复泵系列。主要用于远距离输送水，码头输送用品，泵输送原油、甲醇。油罐车、油 库装卸、热水回收及循环用于制药、酿造、化工、石油等行业的工艺流程中都可使用本系列。本系列最高输送介质温度为150℃。
WBR往复泵主要特点
wb1、wb2系列电动往复泵的减速箱采用皮带齿轮二级变速，润滑采用飞溅方式，结构紧凑、设计先进，不锈钢泵 活塞环采用本公司特制的碗形聚四氟乙烯环，耐磨、耐腐、密封性好。ＷＢ电动往复泵高压型采用柱塞双阀结构，低压型 采用活塞球阀结构，该设计动灵敏、封闭可靠根据不同流量和压力，配用不同电机，可达到用户的使用要求。

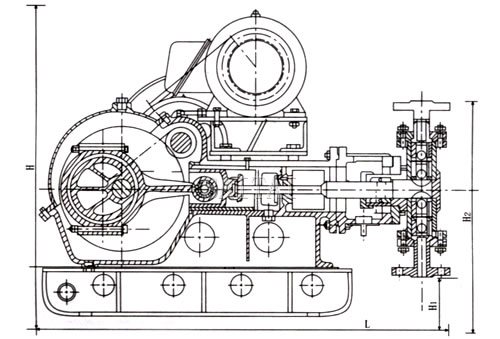

WB电动往复泵结构简图
wb1-0.75/16 wb1-0.75/25 wb2-2/60结构如上图，柱塞式、双阀座
WB其它型号规格结构如上图，活塞式双作用单阀座
WB1、WB2 、系列往复泵性能规格
WB1往复泵机座系列
| 型 号 | 流量 （m3/h） | 压力 （kg/cm2） | 活塞直径 （mm） | 活塞行程 （mm） | 电机功率 （r/kw） | 往复次数 （z/min） | 吸入口尺寸 （法兰） | 排出口尺寸 （法兰） | 重量 （kg） |
| WB1-0.75/16 | 0.75 | 16 | 36 | 100 | 1450/2.2 | 130 | 1″ | 1″ | 370 |
| WB1-0.75/25 | 0.75 | 25 | 36 | 100 | 1450/3 | 130 | 1″ | 1″ | 370 |
| WB1-0.75/40 | 0.75 | 40 | 36 | 100 | 1450/4 | 130 | 1″ | 1″ | 370 |
| WB1-6/5 | 6 | 5 | 100 | 100 | 1450/4 | 65 | 11/2″ | 11/2″ | 370 |
| WB1-6/10 | 6 | 10 | 100 | 100 | 1450/5.5 | 65 | 11/2″ | 11/2″ | 370 |
| WB1-10/7 | 10 | 7 | 160 | 100 | 1450/7.5 | 45 | 21/2″ | 21/2″ | 400 |
| WB1-13/3 | 13 | 3 | 160 | 100 | 1450/5.5 | 65 | 21/2″ | 21/2″ | 400 |
| WB1-13/6 | 13 | 6 | 160 | 100 | 1450/7.5 | 65 | 21/2″ | 21/2″ | 420 |
WB2往复泵机座系列
| 型 号 | 流量 （m3/h） | 压力 （kg/cm2） | 活塞直径 （mm） | 活塞行程 （mm） | 电机功率 （r/kw） | 往复次数 （z/min） | 吸入口尺寸 （法兰） | 排出口尺寸 （法兰） | 重量 （kg） |
| WB2-1/120 | 1 | 120 | 36 | 120 | 1450/7.5 | 145 | 1″ | 1″ | 700 |
| WB2-2/60 | 2 | 60 | 50 | 120 | 1450/7.5 | 145 | 1″ | 1″ | 720 |
| WB2-10/15 | 10 | 15 | 160 | 120 | 1450/7.5 | 37 | 21/2″ | 21/2″ | 740 |
| WB2-10/25 | 10 | 25 | 160 | 120 | 1450/18.5 | 37 | 21/2″ | 21/2″ | 760 |
| WB2-20/5 | 20 | 5 | 160 | 120 | 1450/7.5 | 73 | 21/2″ | 21/2″ | 760 |
| WB2-20/10 | 20 | 10 | 160 | 120 | 1450/11 | 73 | 21/2″ | 21/2″ | 760 |
| WB2-30/3 | 30 | 3 | 210 | 120 | 1450/7.5 | 73 | 4″ | 4″ | 790 |
| WB2-30/6 | 30 | 6 | 210 | 120 | 1450/11 | 73 | 4″ | 4″ | 790 |
电动往复泵底脚安装尺寸与外形尺寸
| 机座号 | L1 | L2 | 底脚孔 | 长(L) | 宽(D) | 高(H) | H1 | H2 | ||
| WB1-0.75/16 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-0.75/25 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-0.75/40 | 360 | 590 | 4-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-10/7 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-13/3 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-13/6 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-6/5 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB1-6/10 | 360 | 400 | 6-ф20 | 965 | 650 | 810 | 120 | 475 | ||
| WB2-10/15 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-10/25 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-20/5 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-20/10 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-1/120 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
| WB2-2/60 | 420 | 400 | 6-ф22 | 1530 | 700 | 940 | 130 | 740 | ||
注：
1.本网页的WB1、WB2型电动往复泵结构、结构图、尺寸、参数、流量、扬程、电机转速等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰水泵营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
