锻钢止回阀
锻钢止回阀特点
锻钢止回阀(锻钢阀门)有二种体盖连接设计形式：第一种是体盖螺栓连接锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺栓连接，缠绕式垫片密封，优点是便于维修；第二种体盖全焊密封锻钢止回阀，按这种连接形式设计的阀门，其阀体与阀盖用螺蚊连接，全焊密封，优点是无泄漏。赛泰泵阀控制阀生产的锻钢止回阀阀瓣形式还分别有截流形，针形，球形您可以根据实际情况合理选用我们的阀门。
锻钢止回阀设计与应用规范
1、设计制造：按ANSIB16.34；API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、标记按MSS-SP-25
锻钢止回阀结构
1、全径或缩径
2、升降式止回阀
3、球式止回阀
4、旋启式止回阀
5、按需求内置弹簧
6、螺栓连接，焊接连接阀盖
7、 阀瓣可变换为节流型、针型、球型。
螺栓阀盖升降式锻钢止回阀 结构图2
螺栓阀盖升降式锻钢止回阀 结构图1

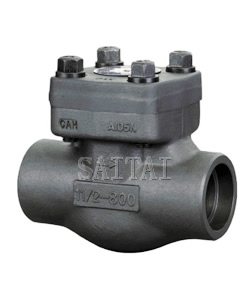

螺栓阀盖升降式锻钢止回阀
800Lb升降式锻钢止回阀主要尺寸及重量
规格 |
S | L | T | H (开) ≈ |
重量（?K） ≈ | ||||
| 英 制 | 公 制 | JNSI | JIS | ANSI | ISO、BS | JIS | 900～1500Lb | ||
| NPI牙型60 | RC牙型55 | PT牙型55 | |||||||
| 1/2 | 15 | 21.8 | 22.2 | 79 | 1/2 | 61 | 1.4 | ||
| 3/4 | 20 | 27.1 | 27.7 | 92 | 3/4 | 65 | 1.5 | ||
| 1 | 25 | 33.8 | 34.5 | 111 | 1 | 79 | 3.1 | ||
| 1 1/4 | 32 | 42.6 | 43.2 | 120 | 1 1/4 | 95 | 3.9 | ||
| 1 1/2 | 40 | 48.7 | 49.1 | 152 | 1 1/2 | 103 | 5.6 | ||
| 2 | 50 | 61.1 | 61.1 | 172 | 2 | 118 | 8.9 | ||
800Lb升降式锻钢止回阀标准材质
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |||
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 2 | 升降式阀 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | ||
| 3 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||||
| 4 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 5 | 铭 牌 | SS | |||||
| 6 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||
| 7 | 球 | A182 F420 | A182 F304 | A182 F304 | A182 F304 | ||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 适 用 温 度 | -29℃-425℃ | -29℃-550℃ | -29℃-200℃ | ||||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢
900-1500Lb升降式锻钢止回阀主要尺寸及重量
规格 |
S | L | T | H | 重量 ?K ≈ |
||||||||||
| 英 制 | 公 制 | A N S I | J I S | A N S I | ISO、BS | JIS | |||||||||
| NPI牙型60 | RC、PT牙型55 | ||||||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||
| 1/2 | 15 | 21.8 | 22.2 | 79 | 1/2 | 1/2 | 61 | 3.4 | |||||||
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 3/4 | 1/2 | 3/4 | 1/2 | 61 | 3.3 | |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 1 | 3/4 | 1 | 3/4 | 78 | 5.5 | |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 84 | 6.0 | |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 152 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 103 | 9.2 | |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 172 | 2 | 1 1/2 | 2 | 1 1/2 | 118 | 12.9 | |
| 2 | 50 | 61.1 | 61.1 | 200 | 2 | 2 | 132 | 14.3 | |||||||
900-1500Lb升降式锻钢止回阀标准材质
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |||
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 2 | 升降式阀 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | ||
| 3 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||||
| 4 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 5 | 铭 牌 | SS | |||||
| 6 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||
| 7 | 球 | A182 F420/STL | A182 F304 | A182 F304 | A182 F304 | ||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 适 用 温 度 | -29℃－425℃ | -29℃－550℃ | -29℃－200℃ | ||||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢
800-1500Lb旋启式锻钢止回阀主要尺寸及重量
焊接阀盖旋启式锻钢止回阀
焊接阀盖旋启式锻钢止回阀 结构图
规格 |
S | L | T | H | 重量?K ≈ | ||||||||||||
| 英 制 | 公 制 | A N S I | J I S | 800 Lb |
900- 1500 Lb |
ANSI | ISO,BS | JIS | 800 Lb |
900- 1500 Lb |
800 Lb |
900- 1500 Lb |
|||||
| NPT牙型60 | PC或PT牙型55 | ||||||||||||||||
| 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | 缩径 | 全径 | ||||||
| 1/2 | 15 | 21.8 | 22.2 | 79 | 92 | 1/2 | 1/2 | 61 | 79 | 1.1 | 3.1 | ||||||
| 3/4 | 1/2 | 20 | 15 | 27.1 | 21.8 | 27.7 | 22.2 | 92 | 111 | 3/4 | 1/2 | 3/4 | 1/2 | 61 | 79 | 1.0 | 3.0 |
| 1 | 3/4 | 25 | 20 | 33.8 | 27.1 | 34.5 | 27.7 | 111 | 120 | 1 | 3/4 | 1 | 3/4 | 78 | 79 | 1.9 | 3.6 |
| 1 1/4 | 1 | 32 | 25 | 42.6 | 33.8 | 43.2 | 34.5 | 120 | 120 | 1 1/4 | 1 | 1 1/4 | 1 | 84 | 97 | 3.9 | 4.3 |
| 1 1/2 | 1 1/4 | 40 | 32 | 48.7 | 42.6 | 49.1 | 43.2 | 120 | 140 | 1 1/2 | 1 1/4 | 1 1/2 | 1 1/4 | 101 | 105 | 4.5 | 6.1 |
| 2 | 1 1/2 | 50 | 40 | 61.1 | 48.7 | 61.1 | 49.1 | 140 | 178 | 2 | 1 1/2 | 2 | 1 1/2 | 120 | 120 | 7.2 | 8.8 |
| 2 | 50 | 61.1 | 61.1 | 172 | 200 | 2 | 2 | 133 | 140 | 10.0 | 12.6 | ||||||
800-1500Lb旋启式锻钢止回阀标准材质
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 2 | 阀 座 | A276 420 | A276 304 | A276 304(L) | A276 316(L) |
| 3 | 阀 瓣 | A276 410 | F304 | A182 F304(L) | F316(L) |
| 4 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M |
| 5 | 摇 臂 | A105 | A182 F22 | A182 F304(L) | A182 F316(L) |
| 6 | 圆柱销 | A276 420 | F 304 | A182 304(L) | A182 316(L) |
| 7 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||
| 8 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) |
| 9 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M |
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||
| 适 用 温 度 | -29℃－425℃ | -29℃－550℃ | -29℃－200℃ | ||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢

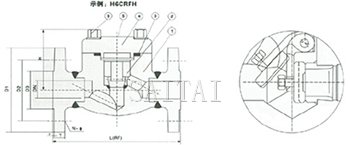

150-600Lb 锻钢法兰止回阀主要尺寸及重量
50-600Lb升降式锻钢法兰止回阀
150-600Lb 旋启式锻钢法兰止回阀
规 格 |
压力 磅级 |
L | H（开） | D3 | D2 | D1 | T | f | N-ф | 重量（?K） | |||
| 英制 | 公制 | 缩径 | 全径 | 缩径 | 全径 | ||||||||
| 1/2 | 15 | 150 | 108 | 61 | 61 | 35 | 60.5 | 89 | 11.5 | 1.6 | 4-16 | 2.56 | 3.37 |
| 300 | 152 | 66.5 | 95 | 14.5 | 1.6 | 4-16 | 2.73 | 3.65 | |||||
| 600 | 165 | 66.5 | 95 | 14.5 | 6.4 | 4-16 | 3.00 | 4.00 | |||||
| 3/4 | 20 | 150 | 117 | 61 | 78 | 43 | 70 | 98 | 13 | 1.6 | 4-16 | 3.37 | 4.37 |
| 300 | 178 | 82.5 | 118 | 16 | 1.6 | 4-19 | 3.65 | 4.74 | |||||
| 600 | 190 | 82.5 | 118 | 16 | 6.4 | 4-19 | 4.00 | 5.83 | |||||
| 1 | 25 | 150 | 127 | 78 | 84 | 51 | 79.5 | 108 | 14.5 | 1.6 | 4-16 | 4.37 | 8.17 |
| 300 | 203 | 89 | 124 | 17.5 | 1.6 | 4-19 | 4.74 | 8.17 | |||||
| 600 | 216 | 89 | 124 | 17.5 | 6.4 | 4-19 | 5.83 | 9.47 | |||||
| 1 1/4 | 32 | 150 | 140 | 84 | 103 | 63 | 89 | 118 | 16 | 1.6 | 4-16 | 8.17 | 8.94 |
| 300 | 216 | 98.5 | 133 | 19.5 | 1.6 | 4-19 | 8.17 | 9.60 | |||||
| 600 | 229 | 98.5 | 133 | 21 | 6.4 | 4-19 | 9.47 | 10.10 | |||||
| 1 1/2 | 40 | 150 | 165 | 103 | 118 | 73 | 98.5 | 127 | 17.5 | 1.6 | 4-16 | 8.94 | 12.04 |
| 300 | 229 | 114.5 | 156 | 21 | 1.6 | 4-22.5 | 9.60 | 13.70 | |||||
| 600 | 241 | 114.5 | 156 | 22.5 | 6.4 | 4-22.5 | 10.10 | 15.61 | |||||
| 2 | 50 | 150 | 203 | 118 | 132 | 92 | 120.5 | 152 | 19.5 | 1.6 | 4-19 | 12.64 | 14.3 |
| 300 | 267 | 127 | 165 | 22.5 | 1.6 | 8-19 | 13.70 | 17.8 | |||||
| 600 | 292 | 127 | 165 | 25.5 | 6.4 | 8-19 | 15.61 | 24.6 | |||||
150-600Lb 锻钢法兰止回阀标准材质
序 号 |
零件名称 | CS to ASTM | AS to ASTM | SS to ASTM | |||
| Type A105N | Type F22 | Type F304(L) | Type F316(L) | ||||
| 1 | 阀 体 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 2 | 升降式阀 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | ||
| 3 | 垫 片 | 304夹柔性石墨 | 316夹PTFE | ||||
| 4 | 阀 盖 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | ||
| 5 | 铭 牌 | SS | |||||
| 6 | 螺 栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | ||
| 适 用 介 质 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | ||||
| 适 用 温 度 | -29℃－425℃ | -29℃－550℃ | -29℃－200℃ | ||||
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。 CS＝碳钢;AS＝合金钢;SS＝不锈钢 阀瓣可变换为节流型、针型、球型。
注：
1.本网页的锻钢止回阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
