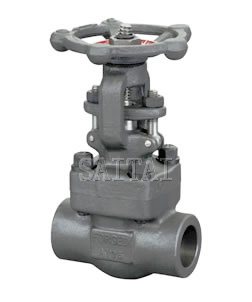

锻钢闸阀

锻钢闸阀

锻钢闸阀特点

上海赛泰泵阀有限公司生产的锻钢闸阀(锻钢阀门)的阀体阀盖连接设计形式有三种.第一种是阀体阀盖螺栓连接的锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖采用螺栓连接，缠绕式垫片密封，优点是便于使用过程中的阀门维护。第二种阀体阀盖焊接连接锻钢闸阀，按这种连接形式设计的阀门，其阀体与阀盖采用全焊密封，较大优点是零外泄漏。第三种是压力自紧式阀盖锻钢闸阀，按这种连接形式设计的阀门，其阀体与密封压盖用螺蚊连接，内压自密封环密封，优点是内部压力越大，其密封性能越好。您可以根据实际情况合理选用我们的阀门。
锻钢闸阀设计与应用规范：
1、设计制造：按ANSIB16.34；API602;BS5352
2、连接端尺寸：
（1）、承插孔尺寸按ANSIB16.11；JIS B2306
（2）、螺纹端尺寸按ANSIB1.20.1 BS21;ISO’/,;JIS BO20
3、阀门检测和试验;按API598
4、材料：按AISI/ASTM的规定
5、主要材料：AI05;F11;F22;304;304L;316;316L;LF2。。。
6、 标记按MSS-SP-25

锻钢闸阀结构

1、全径或缩径
2、明杆支架式
3、自定心压板压套式
4、螺栓连接、全焊密封连接以及内压自紧式连接阀盖
5、整体式上密封座

螺栓阀盖锻钢闸阀

螺栓阀盖锻钢闸阀
螺栓阀盖锻钢闸阀结构图

螺栓阀盖锻钢闸阀结构图

150-800Lb锻钢闸阀主要尺寸及重量


规格 		S L T W H
(开)
≈ 		重量（?K）
≈
英 制 公制 A N S I J I S ANSI牙型60?b JIS.ISC.SC
牙型55?b
缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径 缩径 全径
3/8   10   17.6   17.9   79 3/8   3/8   100 166 2.2
1/2 3/8 15 10 21.8 17.6 22.2 17.9 79 1/2 3/8 1/2 3/8 100 166 2.2 2.2
3/4 1/2 20 15 27.1 21.8 27.7 22.2 92 3/4 1/2 3/4 1/2 100 169 2.2 2.2
1 3/4 25 20 33.8 27.1 34.5 27.7 111 1 3/4 1 3/4 125 193 4.7 4.3
1 1/4 1 32 25 42.6 33.8 43.2 34.5 120 1 1/4 1 1 1/4 1 160 236 5.9 5.9
1 1/2 1 1/4 40 32 48.7 42.6 49.1 43.2 120 1 1/2 1 1/4 1 1/2 1 1/4 160 246 6.9 6.9
2 1 1/2 50 40 61.1 48.7 61.1 49.1 140 2 1 1/2 2 1 1/2 180 283 11.1 11.1
  2   50   61.1   61.1 178   2   2 200 330   15.2

150-800Lb锻钢闸阀标准材：
注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

900-1500Lb锻钢闸阀主要尺寸及重量


规格 		S L T   W H
(开)
≈ 		重量（?K）
英 制 公 制 JNSI JIS ANSI ISO、BS JIS ≈
NPI牙型60 RC牙型55 PT牙型55
1/4 8 14.2 14.3 79 1/4 100 166 2.19
3/8 10 17.6 17.9 92 3/8 100 166 2.17
1/2 15 21.8 22.2 111 1/2 100 169 2.2
3/4 20 27.1 27.7 111 3/4 125 193 4.3
1 25 33.8 34.5 120 1 160 236 5.9
1 1/4 32 42.6 43.2 120 1 1/4 160 246 6.9
1 1/2 40 48.7 49.1 140 1 1/2 180 283 11.1
2 50 61.1 61.1 178 2 200 330 15.2

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

900-1500Lb锻钢闸阀标准材质


序 号 		零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸 板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀 杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
5 垫 片 304夹柔性石墨 316夹PTFE
6 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A182F304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 WCB A182 F11 A182 F304(L) A182 F316(L)
12 螺 母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭 牌 SS
16 手 轮 HT200
17 润滑垫片   A473 431
18 填料 柔性石墨+304丝 PTFE
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

900-2500Lb锻钢自密封闸阀主要尺寸及重量

压力自紧阀盖锻钢闸阀

压力自紧阀盖锻钢闸阀
压力自紧阀盖锻钢闸阀结构图

压力自紧阀盖锻钢闸阀结构图

规格 		S L T W H
(开)
≈ 		重量（?K） ≈
英制 公制 JNSI JIS 900～1500
Lb		 2500
Lb		 A N S I ISO、BS J I S 900～1500
Lb		 2500
Lb
NPI牙型60 RC牙型55 PT牙型55
1/2 15 21.8 22.2 140 186 1/2 160 321 10.5 10.8
3/4 20 27.1 27.7 140 186 3/4 160 321 10.8 11.6
1 25 33.8 34.5 140 186 1 180 321 11.5 12.3
1 1/4 32 42.6 43.2 178 232 1 1/4 200 380 19.6 26.0
1 1/2 40 48.7 49.1 178 232 1 1/2 250 414 21.0 28.4
2 50 61.1 61.1 216 279 2 280 502 40.4 55.4

900-2500Lb锻钢自密封闸阀标准材质


序 号 		零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304（L） Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸 板 A182 /F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀 杆 A182 F6a A182 F304 A182 F304(L) A182 F316(L)
5 自密封座 A105N A182 F304 A182 F304(L) F316(L)
6 自密封环 A182 F304 A182 F304 A276 304(L) A276 316(L)
7 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
8 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
9 圆柱销 A276 420 A182 F304
10 填 料 柔性石墨+304丝 BPTFE
11 提升螺母 A194 2H A194 4 A194 8 A194 8M
12 填料压套 A276 F420 A182 F304
13 填料压板 A105 A182 F304
14 螺 母 A194 2H A194 4 A194 8 A194 8M
15 阀杆螺母 A276 420
16 手 轮 A197
17 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
    Brass
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

锻钢法兰闸阀主要尺寸及重量： （150、300、600磅）

法兰螺栓阀盖锻钢闸阀
法兰螺栓阀盖锻钢闸阀
法兰螺栓阀盖锻钢闸阀 结构图

法兰螺栓阀盖锻钢闸阀 结构图

规格 		压力
磅级 		L H（开） W D3 D2 D1 T f N-ф 重量（?K）
英制 公制 缩径 全径 缩径 全径 缩径 全径
1/2 15 150 108 166 169 100 100 35 60.5 89 11.5 1.6 4-16 4.5 5
300 140 66.5 95 14.5 1.6 4-16 4.8 5.2
600 165 66.5 95 14.5 6.4 4-16 5.9 5.9
3/4 20 150 117 169 193 100 125 43 70 98 13 1.6 4-16 5.2 6.1
300 152 82.5 118 16 1.6 4-19 6.2 6.3
600 190 82.5 118 16 6.4 4-19 7.4 7.5
1 25 150 127 193 230 125 160 51 79.5 108 14.5 1.6 4-16 8.2 8.4
300 165 89 124 17.5 1.6 4-19 9.3 8.6
600 216 89 124 17.5 6.4 4-19 10.4 10.2
1 1/4 32 150 140 230 246 160 160 63 89 118 16 1.6 4-16 11.5 14.3
300 178 98.5 133 19.5 1.6 4-19 14 14.5
600 229 98.5 133 21 6.4 4-19 16.2 16.7
1 1/2 40 150 165 246 283 160 180 73 98.5 127 17.5 1.6 4-16 12.5 15.4
300 190 114.5 156 21 1.6 4-22.5 15.5 15.6
600 241 114.5 156 22.5 6.4 4-22.5 17.5 17.4
2 50 150 178 263 330 180 200 92 120.5 152 19.5 1.6 4-19 20.3 22.7
300 216 127 165 22.5 1.6 8-19 23.4 22.8
600 292 127 165 25.5 6.4 8-19 28.3 28.7

锻钢法兰闸阀主要尺寸及重量：（10、20、40K）


规格 		压力
K级 		L H（开） W A B C T f N-ф 重量（?K）
英制 公制 缩径 全径 缩径 全径 缩径 全径
1/2 15 10K 108 166 169 100 100 52 70 95 12 1 4-15 4.8 5
20K 140 70 95 14 4-15 5.2 5.2
40K 165 55 80 115 20 4-19 6.4 6.5
3/4 20 10K 117 169 193 100 125 58 75 100 14 1 4-15 5.4 5.5
20K 152 75 100 16 4-15 6.5 6.6
40K 190 60 85 120 20 4-19 7.8 8
1 25 10K 127 193 230 125 160 740 90 125 14 1 4-19 8.6 8.8
20K 165 90 125 16 4-19 9.7 10.8
40K 216 70 95 130 22 4-19 11.5 12.2
1 1/4 32 10K 140 230 246 160 160 80 100 135 16 2 4-19 13.2 14.3
20K 178 100 135 18 4-19 14.5 14.5
40K 229 80 105 140 24 4-19 17.8 13
1 1/2 40 10K 165 246 283 160 180 85 105 140 16 2 4-19 14.8 15.06
20K 190 105 140 16 4-19 15.9 16.2
40K 241 960 120 160 24 4-23 18.8 19
2 50 10K 178 263 330 180 200 100 120 155 16 2 4-19 21 22.7
20K 216 120 155 18 8-19 25 26
40K 292 105 130 165 26 8-19 29.5 30

注：该页的阀门标准材质明细表同下页。

900-1500Lb锻钢法兰闸阀主要尺寸及重量


规格 		S L T   W H
(开)
≈ 		重量（?K）
英 制 公 制 JNSI JIS ANSI ISO、BS JIS ≈
NPI牙型60 RC牙型55 PT牙型55
1/2 15 21.8 22.2 216 1/2 125 197 7.2
3/4 20 27.1 27.7 229 3/4 125 197 11.5
1 25 33.8 34.5 254 1 160 236 15.6
1 1/4 32 42.6 43.2 279 1 1/4 160 246 16.2
1 1/2 40 48.7 49.1 305 1 1/2 180 283 22.6
2 50 61.1 61.1 368 2 200 330 32.8

900-1500Lb锻钢法兰闸阀标准材质


序 号 		零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸 板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀 杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
5 垫 片 304夹柔性石墨 316夹PTFE
6 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A182F304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 WCB A182 F11 A182 F304(L) A182 F316(L)
12 螺 母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭 牌 SS
16 手 轮 A197
17 润滑垫片   A473 431
18 填料 柔性石墨+碳素纤维 PTFE
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

150-600Lb锻钢对焊闸阀主要尺寸及重量


规格 		L W H(开) 重 量（?K）
英 制 公 制 150磅级 300磅级 600磅级 150磅级 300磅级 600磅级
3/8 10 102 - - 2.8 151 2.8 - -
1/2 15 108 140 165 2.8 151 2.8 3.5 4.5
3/4 20 117 152 191 3.3 158 3.3 4.4 5.1
1 25 127 165 216 5.4 190 5.4 6.8 8.2
1 1/4 32 138 178 229 7.1 219 7.1 8.1 10.5
1 1/2 40 165 191 241 8.2 246 8.2 9.2 12.4
2 50 178 216 292 12.5 283 12.5 15.4 20.1

150-600Lb锻钢对焊闸阀标准材质


序 号 		零件名称 CS to ASTM AS to ASTM SS to ASTM
Type A105N Type F22 Type F304(L) Type F316(L)
1 阀 体 A105N A182 F22 A182 F304(L) A182 F316(L)
2 阀 座 A276 420 A276 304 A276 304(L) A276 316(L)
3 闸 板 A182 F430 A182 F304 A182 F304(L) A182 F316(L)
4 阀 杆 A182 F6a A182 F22 A182 F304(L) A182 F316(L)
5 垫 片 304夹柔性石墨 316夹PTFE
6 阀 盖 A105N A182 F22 A182 F304(L) A182 F316(L)
7 阀盖 螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
8 圆柱销 A276 420 A182F304
9 填料压套 A276 410 A182 F304(L) A182 F316(L)
10 活节螺栓 A193 B7 A193 B16 A193 B8 A193 B8M
11 填料压板 WCB A182 F11 A182 F304(L) A182 F316(L)
12 螺 母 A194 2H A194 4 A194 8 A194 8M
13 阀杆螺母 A276 420
14 锁紧螺母 A194 2H A194 4 A194 8 A194 8M
15 铭 牌 SS
16 手 轮 HT200
17 润滑垫片   A473 431
18 填料 柔性石墨+304丝 PTFE
适 用 介 质 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
适 用 温 度 -29℃～425℃ -29℃～550℃ -29℃～200℃

注意：客户需求的其他材质也可采用。密封圈材料配对由客户指定内件代号决定。　CS＝碳钢;AS＝合金钢;SS＝不锈钢

内螺纹承插焊锻钢闸阀主要尺寸与重量

规 格 L1 D5 D6 L2 L3 T(RC) W H1(关) H2(开) 重量（?K）
15 92 22.5 40 10 13.2 1/2 100 149 166 2.2
20 111 28.5 49 11 14.4 3/4 125 171 190 4.32
25 120 34.5 58 12 16.3 1 160 195 219 5.9
32 120 43 65 14 19.1 1 1/4 160 212 246 6.9
40 140 49 78 15 19.1 1 1/2 180 240 283 11.1
50 176 61 82 16 23.4 2 200 276 329 15.2

锻钢抗硫闸阀主要零件材料和性能规范

零件名称 材料 试验项目 试验压力（MPa）
阀体、阀盖 25Mn 公称压力 2.5 4 6.4 10 16
阀座 F318+STL.6 强度试验 3.8 6 9.6 15 24
阀板 F318+STL.6 高压密封试验 2.75 4.4 7 11 17.6
阀杆 F318 低压密封试验 0.6
垫片 F304夹柔性石墨 使用温度℃ -40～130℃
填料 碳素纤维+柔性石墨 适用介质 酸性天敢（H2S+CO2≤8）

锻钢抗硫闸阀法兰连接主要尺寸


PN 		2.5MPa 4MPa 6.4MPa 16MPa
代号
DN 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50 15 20 25 32 40 50
L4 130 150 160 180 200 230 130 150 160 180 200 230 170 190 210 230 260 300 170 190 210 230 260 300
D1 95 105 115 135 145 160 95 105 115 135 145 160 105 125 135 150 165 175 110 130 140 165 175 215
D2 65 75 85 100 110 125 65 75 85 100 110 125 75 90 100 110 125 135 75 90 100 115 125 165
D3 45 55 65 78 85 100 45 55 65 78 85 100 55 68 78 82 95 105 52 62 72 85 92 132
D4 17 22 27 34 42 51 17 22 27 34 42 51 17 17 27 34 42 51 17 22 27 34 42 51
b 16 16 16 18 18 20 16 16 16 18 18 20 18 20 22 24 24 26 24 26 28 30 32 36
f1 2 2 2 2 3 3 2 2 2 2 3 3 2 2 2 2 3 3 2 2 2 2 3 3
o 14 14 14 18 18 18 14 14 14 18 18 18 14 18 18 23 23 23 18 23 23 25 27 25
n 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 8
f2             4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4 4
D7             40 51 58 66 76 88 40 51 58 66 76 88 40 51 58 66 76 88

注：
1.本网页的锻钢闸阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
