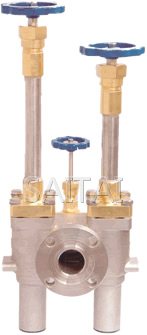

低温组合充灌系统阀

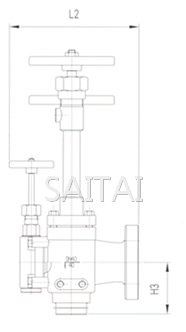

低温组合充灌系统阀结构图

概述

组合充灌系统(低温阀门)是专门为低温液体贮槽设计的一类专用阀门，用来替代贮槽的整个充灌系统。包括底部充灌、顶部充灌、残液排放等功能，能大大地减化和优化贮槽　管路，减少贮槽　组装时间。

产品特点

公称压力Nominal operating pressure：4.0MPa
适用温度Working temperature：-196℃~+80℃
适用介质Suitable medium：LNG、LO2、LN2、Lar

工作原理

工作前,先将残液排放阀打开，使阀内残留介质或异物排空，然后关闭残液排放阀;
充灌过程中，可相应打开或关闭底部充灌或顶部充灌手轮，进行相应底部或顶部充灌;
充灌过程结束后，关闭底部充灌或顶部充灌手轮，打开残液排放阀排空残液。

注：
1.本网页的低温组合充灌系统阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
