气动对夹硬密封蝶阀
产品简图及技术性能
D673气动对夹硬密封蝶阀适用于水、蒸汽、油品、空气、煤气等各种不同介质，D673气动对夹硬密封蝶阀的主要特点有：
1、适用温度-20~+425oC；
2、工作压力大，耐磨损，使用寿命长，启闭时间迅速；
3、D673气动对夹硬密封蝶阀密封性能好，具有自动定心作用，泄漏量小；
4、F四氟密封适用温度≤160oC。上海赛泰阀门有限公司生产的气动对夹硬密封蝶阀已被广泛应用于食品、饮料、医药、石化、电厂、钢厂、工业环保水处理、高层建筑给排水管路等多种管路上作调节介质流量和启闭之用。

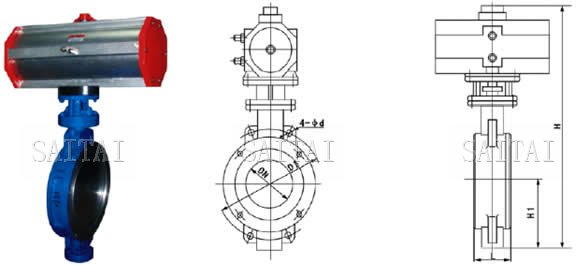

D673H气动对夹硬密封蝶阀外形尺寸图
主要连接外型尺寸和连接尺寸
| 公称通径 （DN） | 主要尺寸 | 法兰尺寸和螺栓规格 | |||||
| 1.0 MPa | 1.6 MPa | ||||||
| L | H | H1 | D1 | 4-Ф-M | D1 | 4-Ф-M | |
| 50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
| 65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
| 80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
| 100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
| 125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
| 150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
| 200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
| 250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
| 300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
| 350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
| 400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
| 450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
| 500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
| 600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
| 700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
| 800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
| 900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
| 1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
| 1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
注：
1.本网页的气动对夹硬密封蝶阀结构、结构图、尺寸、参数等主要性能参数，以及安装尺寸图、安装尺寸表均只适用于参考，详细CAD图、安装图、以及产品说明书请向赛泰阀门营销人员索取。
2.由于编辑水平有限，错误和不妥之处在所难免，真诚希望您批评指正。
